木质单缸空气动力发动机结构设计

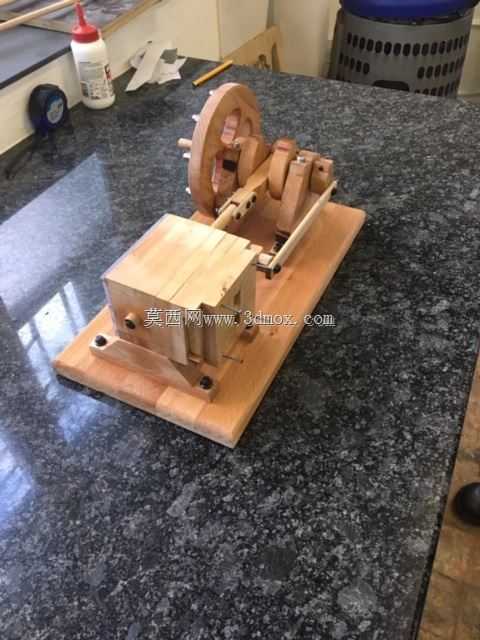

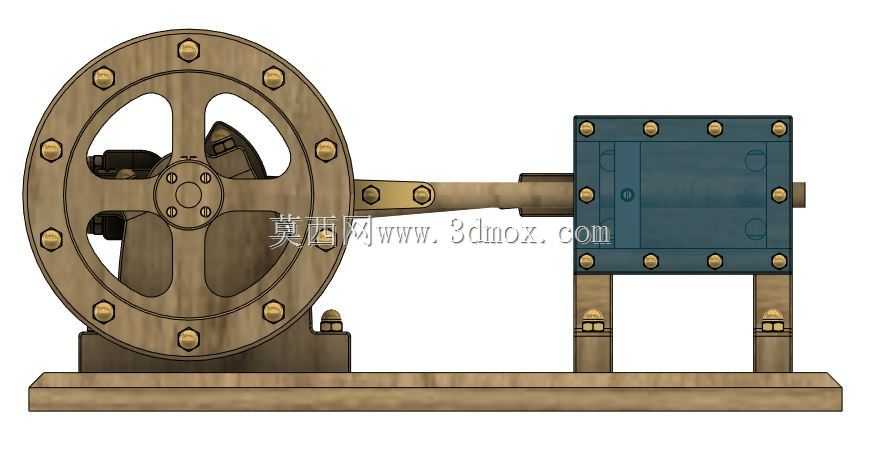

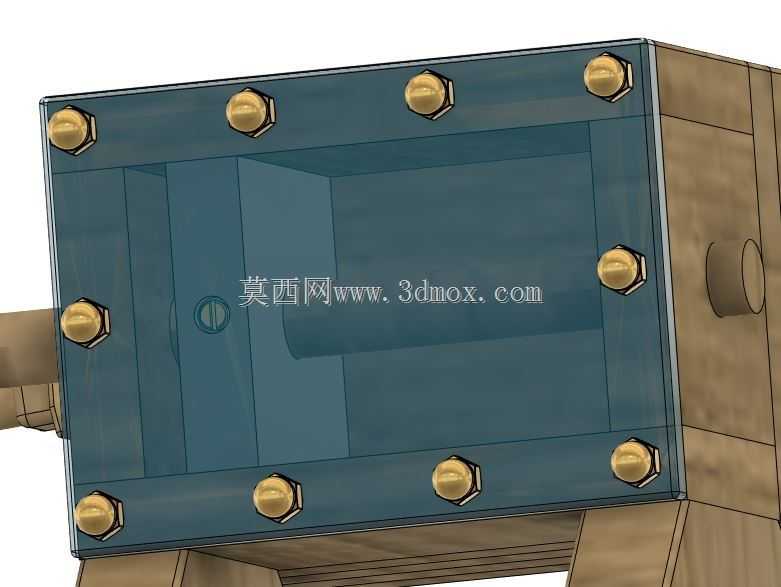

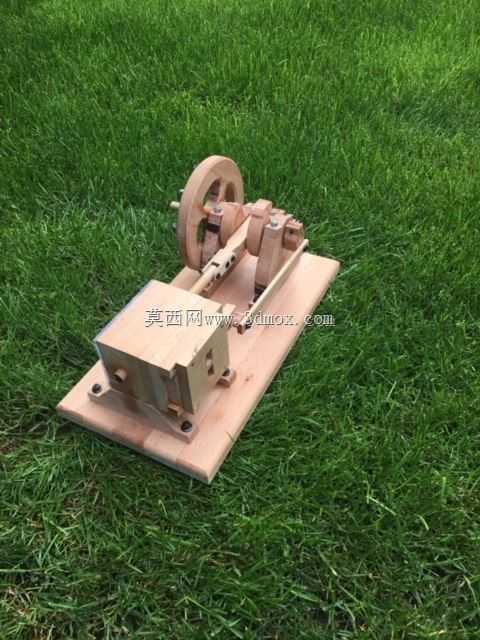

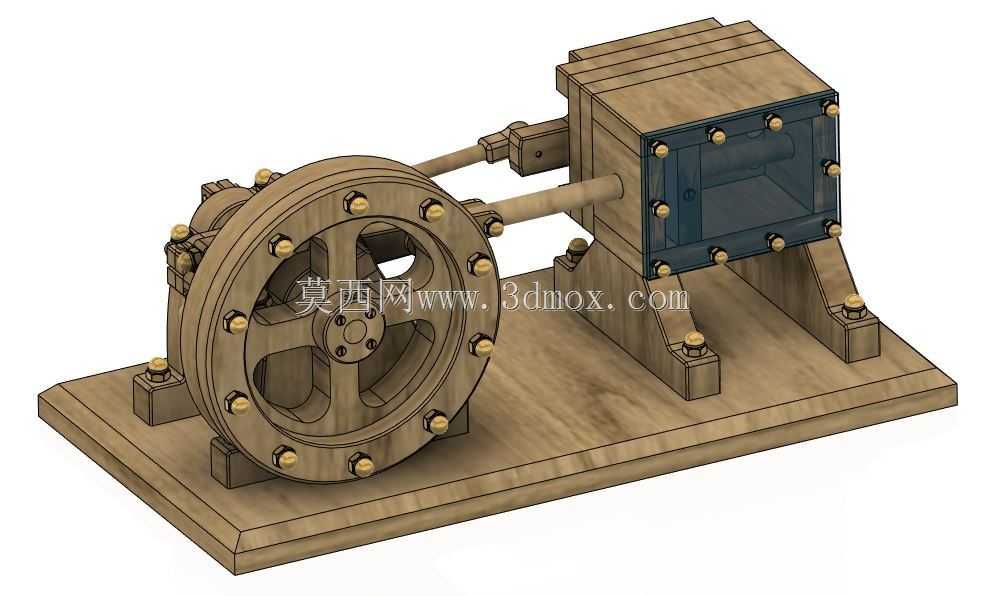

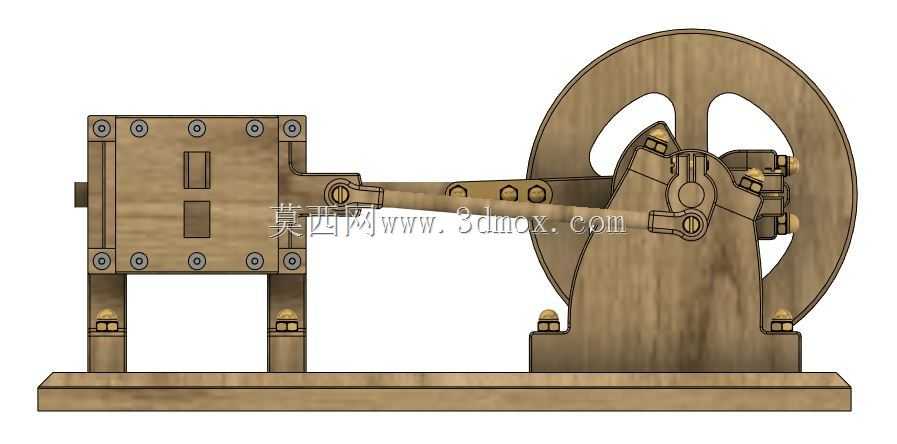

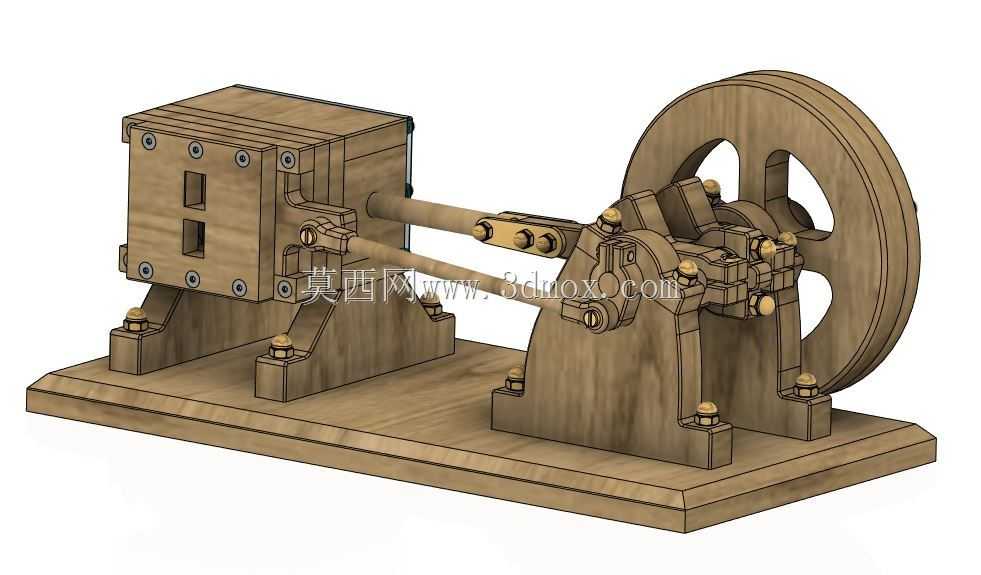

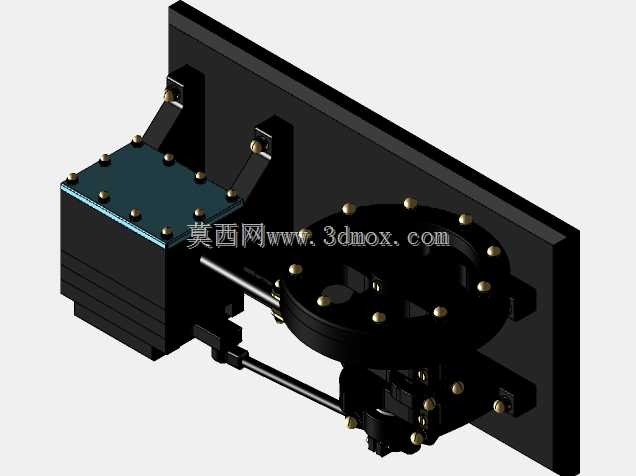

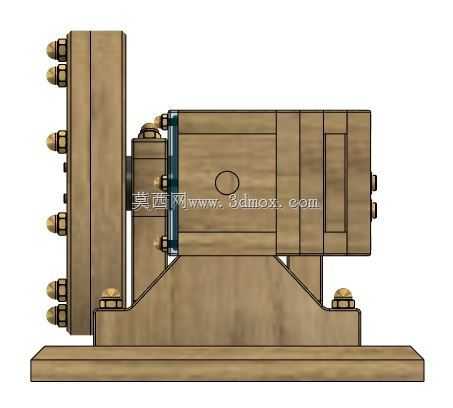

　　这款单缸空气动力装置采用12mm与18mm厚度的实木板材作为核心加工基材，整体外形长度控制在380mm，宽度200mm，安装基准面到飞轮顶端的总高度为180mm，所有安装孔位均采用同轴度定位设计，底座预留的沉头安装位可直接通过螺栓固定在演示台架或实训工位上，无需额外制作转接工装。从结构设计逻辑来看，气缸部分采用层叠板材拼接形成密闭气腔，缸体侧面开设的进排气槽口通过配气机构与外部压缩空气管路连通，当压缩空气进入缸体腔室时，推动活塞做直线往复运动，活塞通过十字头结构连接连杆，将直线动力传递至曲轴端，曲轴带动大直径飞轮旋转，依靠飞轮的转动惯量抵消活塞往复运动的死点冲击，保证整套机构运转的连续性与平稳性。这类木质结构的空气动力装置，

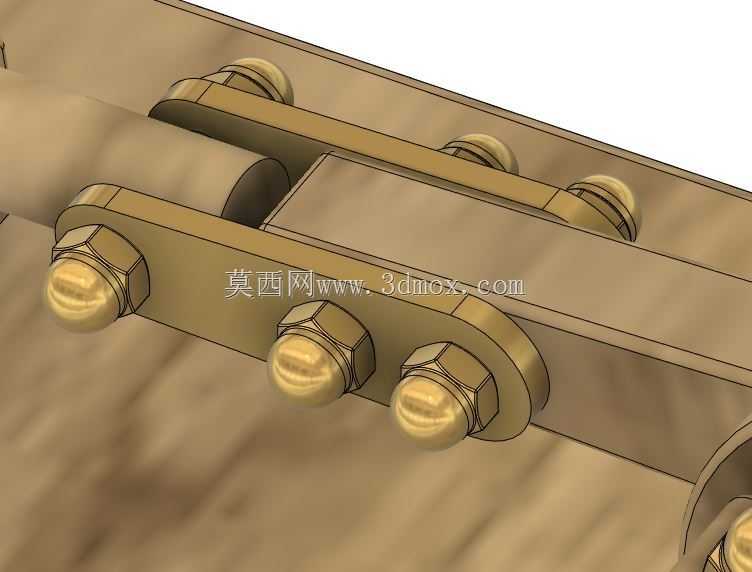

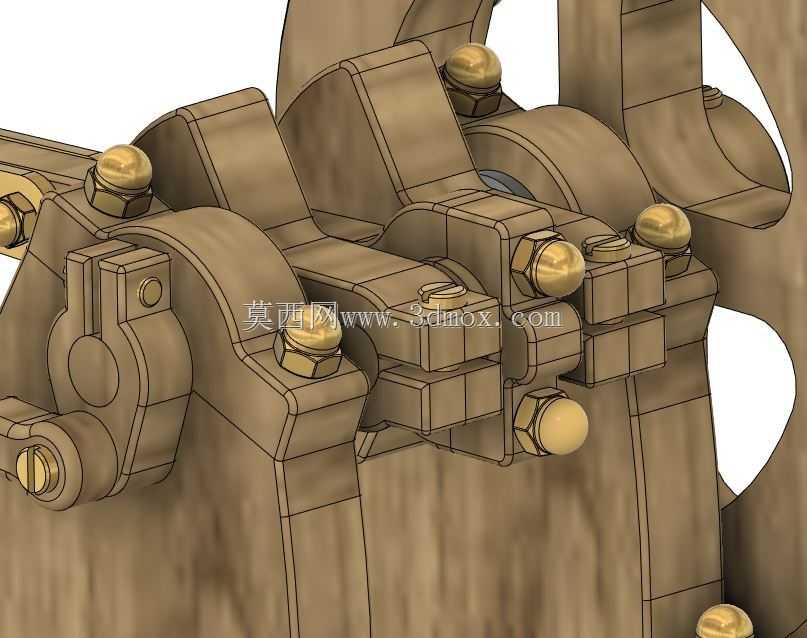

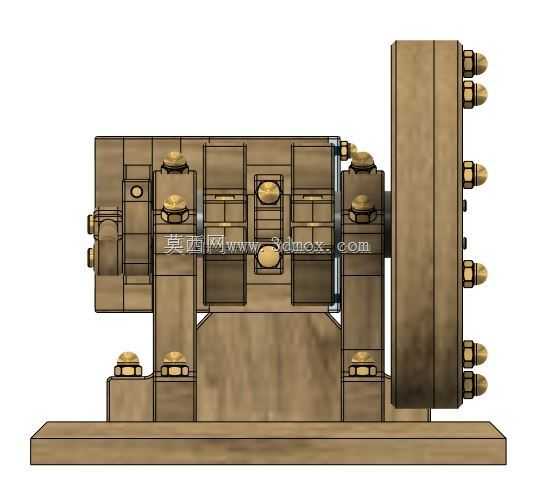

　　主要面向机械原理教学实训场景，可直观展示曲柄连杆机构的运动转换过程、配气相位的匹配逻辑以及飞轮储能的实际作用，相比金属材质的教学演示模型，木质结构加工难度更低，装配调整过程更易观察，适合职业院校机械专业开展机构认知、装配实训以及创新设计拓展使用。在结构细节处理上，所有运动副位置都预留了合理的配合间隙，曲轴支撑座采用分体式夹板结构，既方便加工时的孔位对中，也便于后期拆装调整活塞行程；连杆两端的铰接位采用金属轴套嵌装在木质构件内，避免反复转动造成木质孔位磨损，延长整套模型的反复演示使用寿命；飞轮采用轮辐式结构，在保证足够转动惯量的前提下减轻整体重量，轮缘位置做了等厚处理，保证高速旋转时的动平衡性能，避免运转过程中出现底座晃动的问题。

　　设计过程中优先考虑了装配工艺性，所有板材零件均采用平面铣削加工即可成型，无需复杂的曲面加工工序，零件之间的定位采用止口配合加螺栓紧固的方式，装配时不需要专用工装夹具，按照装配顺序依次叠合紧固即可完成总装；缸体与活塞的配合间隙控制在0.2mm-0.3mm之间，既保证活塞运动顺畅无卡滞，也能减少压缩空气的泄漏量，保证在0.2MPa-0.4MPa的常规低压压缩空气供给下即可实现稳定运转，不需要配置高压气源，适配教学场景下的安全使用要求。从安装边界来看，底座的四个安装支脚分布在长度方向350mm、宽度方向170mm的矩形范围内，固定时选用M6规格的螺栓即可完成锁紧，外接气源接口设置在缸体侧面居中位置，连接气管后不会与运动的连杆、

　　飞轮部件产生运动干涉，整机运转时的振动幅度控制在0.1mm以内，不需要额外做基础减震处理，放置在普通木质实训台面上即可稳定运行。在功能拓展层面，这套结构可通过调整曲轴偏心距改变活塞行程，匹配不同的输出扭矩与转速需求，也可在飞轮轴端加装带轮或齿轮，将动力输出至外部负载机构，用于演示简单的动力传输场景，帮助学习者理解动力从能量输入到扭矩输出的完整传递路径，掌握往复式动力机械的核心结构原理。
