小型液氧乙醇液体火箭推力装置结构

　　这款液体火箭推力装置的设计，核心瞄准小体量航天推进场景的低成本快速制造需求，区别于传统大推力火箭发动机的复杂工艺路线，整体结构围绕增材制造工艺的适配性做了大量针对性优化。从实际应用场景来看，该推力装置可适配小型探空火箭、高校航天试验载荷、近地轨道微纳卫星的入轨推进段，也可作为可重复使用小型火箭的垂直着陆反推动力单元，填补了千牛级推力区间内低成本液体推进装置的选型空白。

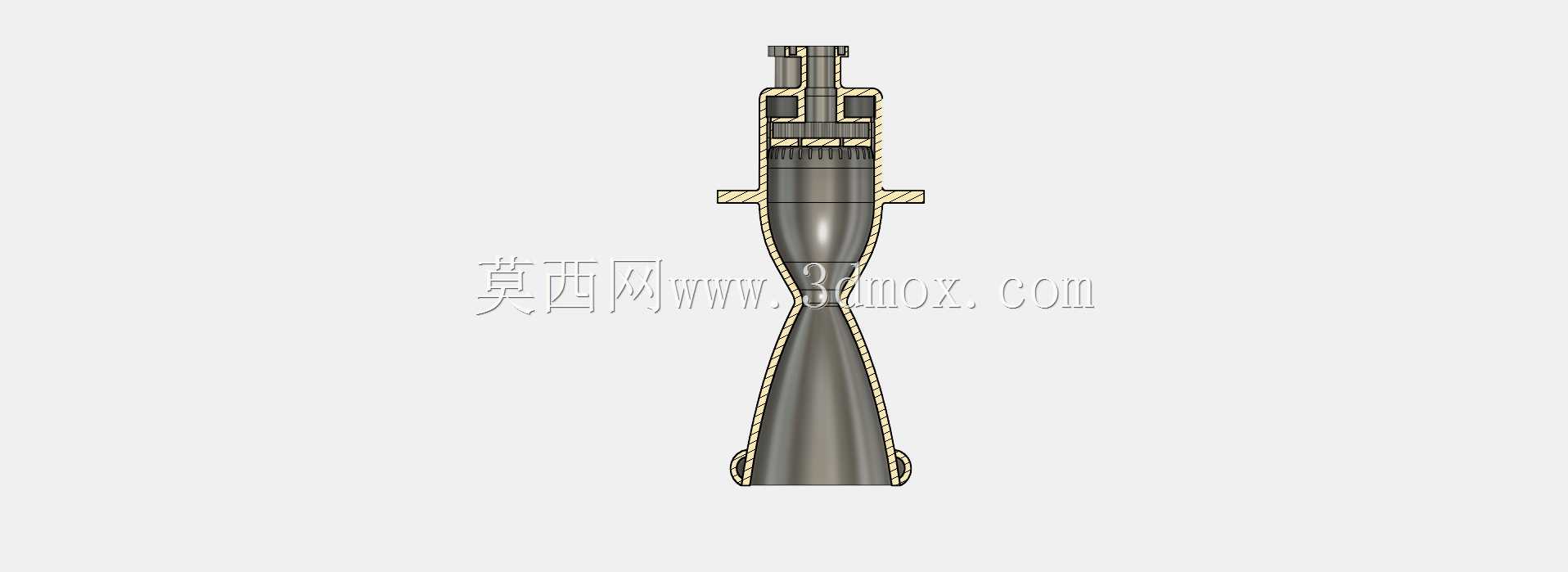

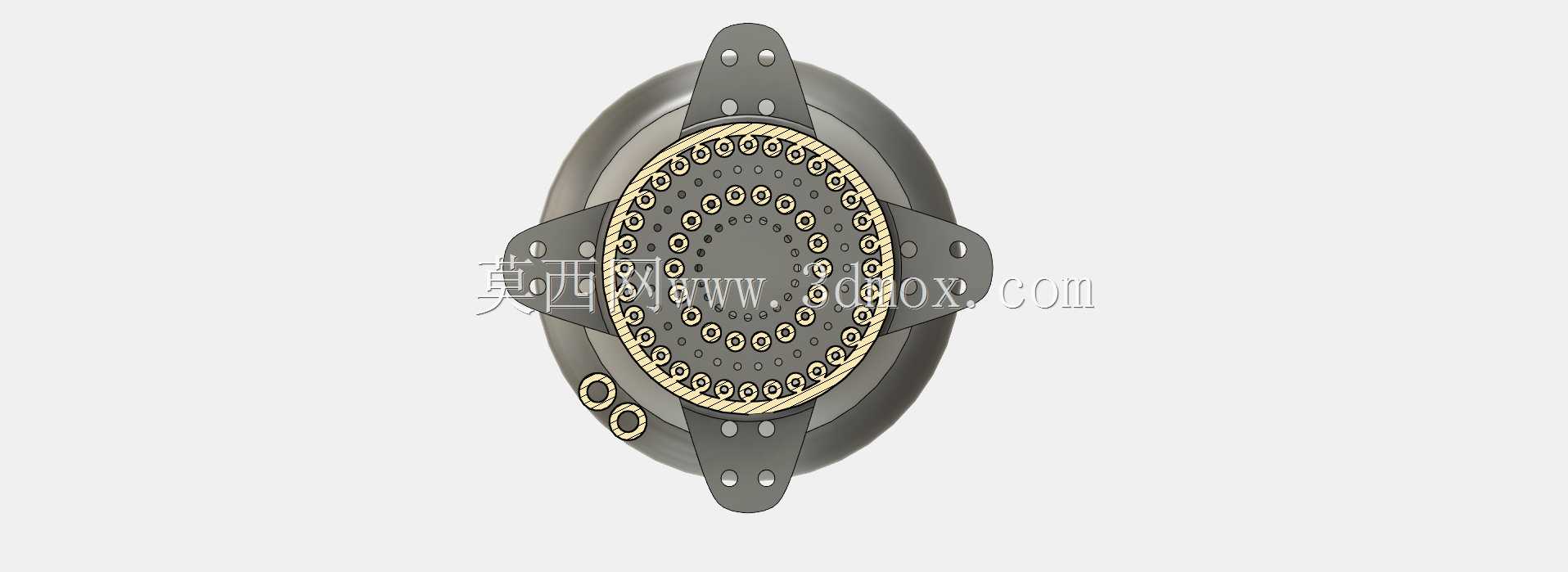

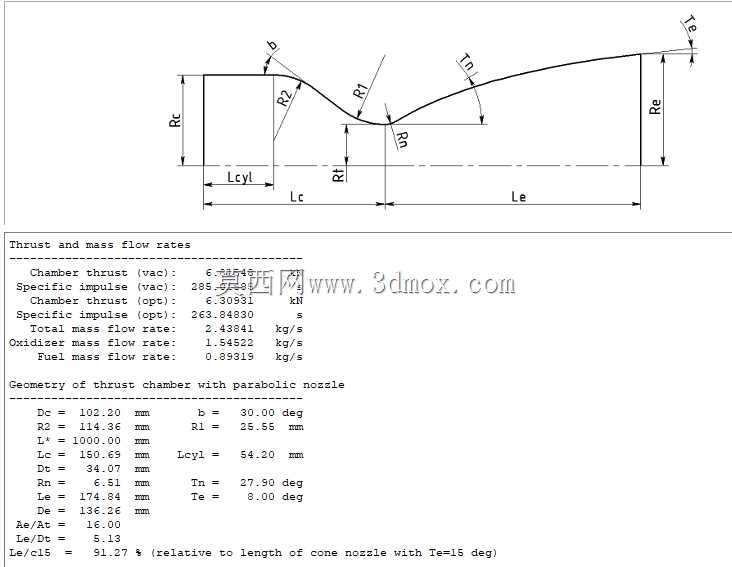

　　从功能特性上看，该装置采用液氧与稀释乙醇作为推进剂组合，燃烧室额定推力设定为6000N，这种推进剂组合具备无毒、存储条件宽松、燃烧产物清洁的特点，不需要复杂的燃料加注防护系统，非常适合小规模试验场景的快速部署。推力室采用常规的同轴喷注布局思路，当前设计阶段喷注器为占位结构，后续迭代可适配涡流喷注方案，提升推进剂的掺混均匀度，进一步提高燃烧效率；喷管段采用钟型收敛扩张构型，扩张比经过推力系数与结构重量的平衡计算，在保证排气膨胀效率的前提下，尽可能压缩喷管的轴向长度，降低整体结构重量。点火系统初期采用烟火点火器方案，后续迭代可替换为径向火炬点火结构，支持多次点火启动，满足可重复使用的任务需求。

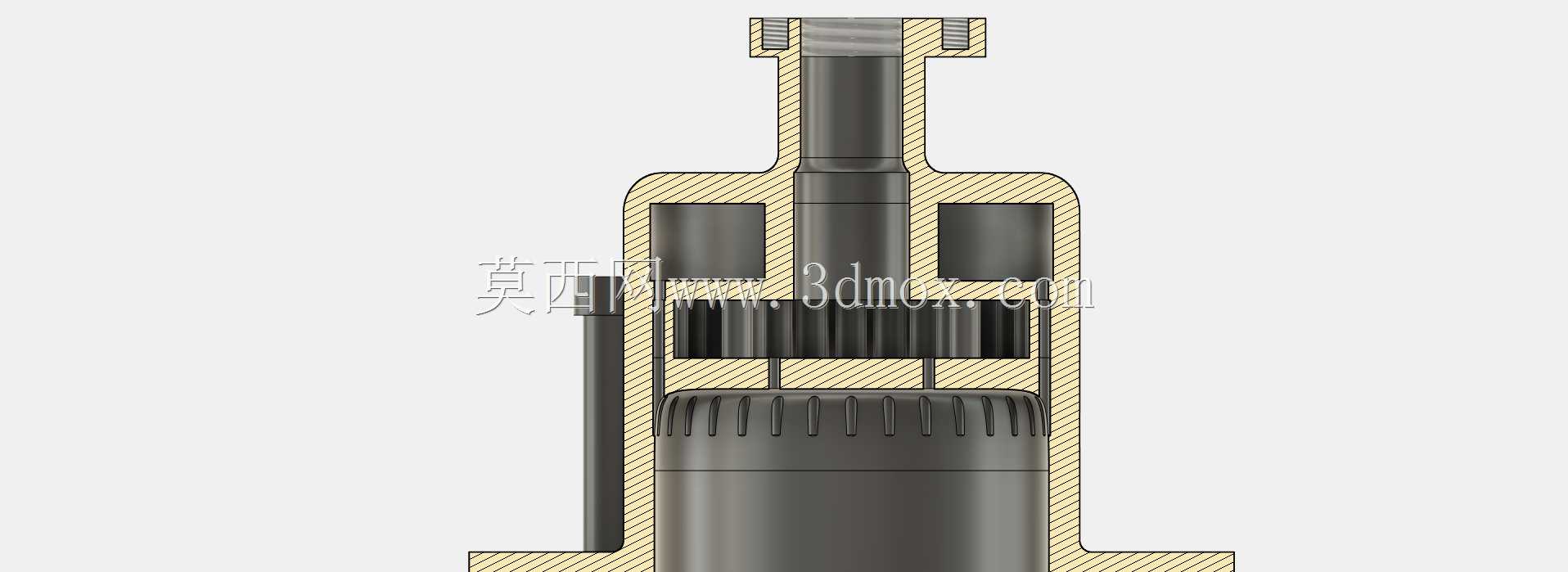

　　设计思路上，整个结构完全适配金属选区激光烧结工艺的成型特性，所有悬垂结构的角度都控制在SLS工艺无需额外支撑的阈值以上，尤其是燃烧室壁面、喷管收敛段的内部流道面，没有设计需要内部支撑的封闭空腔，成型完成后只需要清理表面粘附的金属粉末即可，不需要额外的支撑去除工序，大幅降低后处理的工作量。材料选型上，针对短时间工作的任务场景，可选用铜合金材料打印，利用铜的高导热性快速带走燃烧室壁面的热量，避免壁面温度超过材料许用值；针对长时工作或多次重复使用的场景，可选用铬镍铁合金打印，依靠材料本身的高温强度承受燃烧室内的高温高压燃气，不需要额外设计复杂的再生冷却通道，简化了整体结构。需要注意的是，采用金属粉末烧结工艺成型后，必须对所有流道、喷注器安装位做彻底的粉末清理，避免残留的金属粉末在发动机工作时被燃气带出，堵塞喷孔或者冲刷喷管壁面，造成推力偏差甚至结构失效。

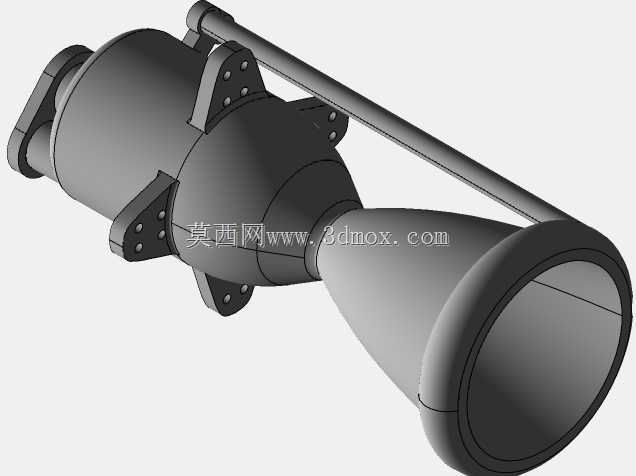

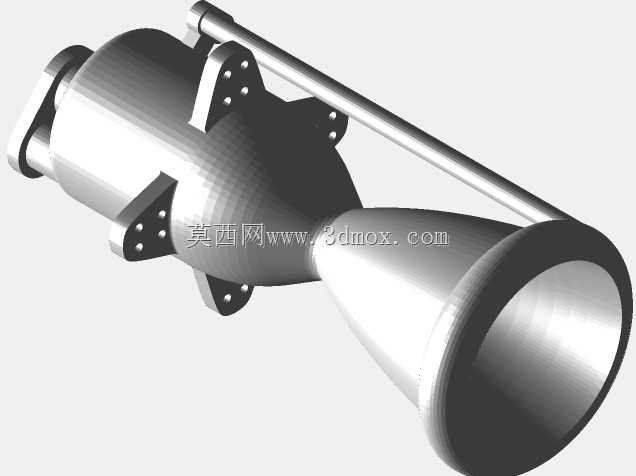

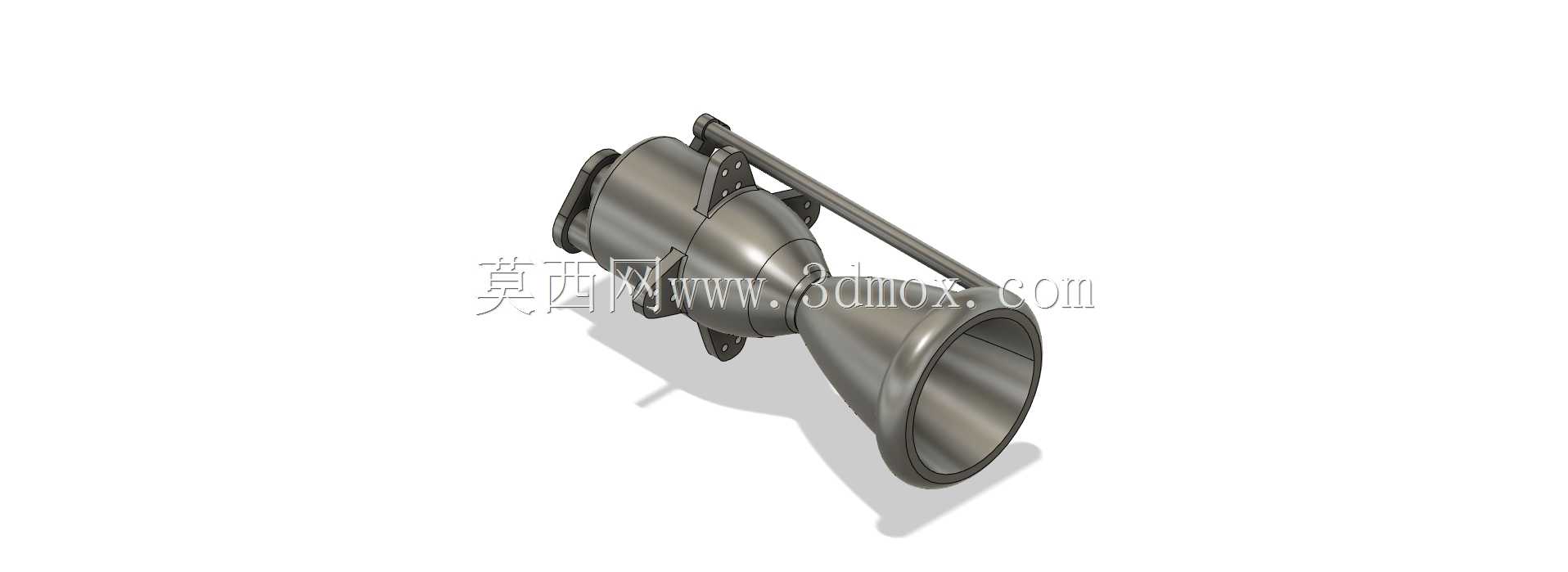

　　从安装边界与外形尺寸来看，该推力装置整体采用对称布局，外壁设置有四个安装支耳，支耳上的安装孔位同轴度公差控制在0.1mm以内，可直接通过螺栓与推进剂供应舱段连接，不需要额外的转接支架。装置的最大外径位于燃烧室中段，安装时需要预留足够的径向间隙，避免与舱段内的推进剂管路、控制线缆产生干涉；喷管出口段的外径逐步收窄，扩张段的外壁与安装轴线的夹角经过优化，不会对相邻的姿控喷管产生排气干扰。整体轴向尺寸从顶部喷注器安装面到喷管出口端面的长度经过严格控制，适配小型火箭的舱段长度限制，安装时只需要保证推力轴线与火箭整体轴线的同轴度偏差在允许范围内，即可避免推力偏心带来的姿态控制负担。另外，装置外壁设置的支架结构可直接集成传感器安装位，用于测量燃烧室压力、壁面温度等工作参数，不需要额外焊接传感器支座，减少了装配工序，也降低了焊接带来的结构变形风险。
