43毫米规格数控刀架夹持组件设计

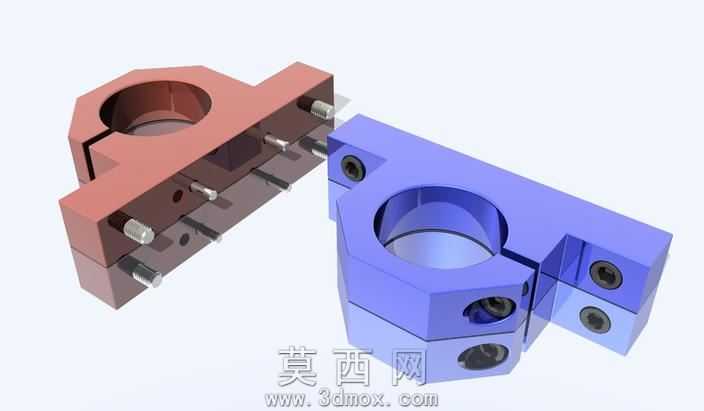

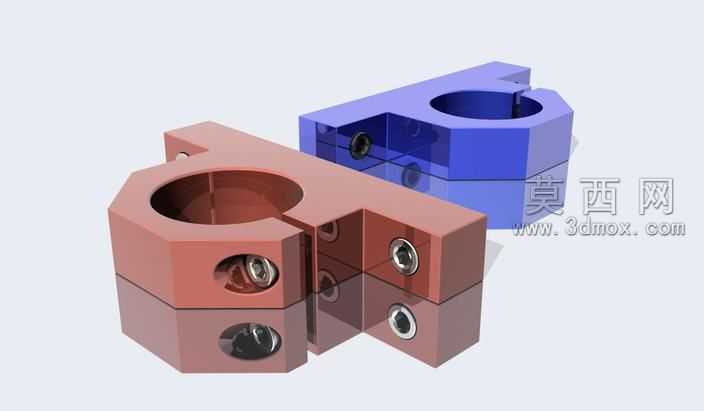

本作品为适配43毫米安装规格的数控刀架夹持组件三维建模成果，建模阶段采用参数化设计逻辑，先以刀架安装孔的同轴度要求为基准，绘制主体夹持座的二维截面轮廓，通过拉伸、切除等基础特征完成主体结构的初版搭建，再针对夹持锁紧结构逐一添加细节特征：包括侧面的锁紧螺栓安装孔、分体式夹持座的定位销孔、安装基面的定位槽结构，所有特征的尺寸公差均按照机床附件的通用装配要求预留合理间隙，保证后续虚拟装配时无干涉问题。材质与渲染阶段，针对两款不同表面处理的同规格刀架做了区分设置：红棕色款模拟钢件表面氧化处理的哑光金属质感，调整反射粗糙度参数还原氧化层的漫反射特性，边缘处添加轻微的倒角高光体现机加工的锐边细节；蓝色款模拟铝合金硬质阳极氧化的表面效果，调整材质的金属度与基础色调，还原阳极氧化层略带磨砂的半哑光质感，螺栓、定位销等标准件统一采用不锈钢材质参数，添加细微的螺纹纹理提升真实感。结构设计上采用分体式开口夹持结构，通过侧面均布的锁紧螺栓实现对安装轴的抱紧固定，夹持孔与安装轴的配合面设计有微小的避让间隙，既保证锁紧时的夹持力均匀分布，又避免装配时刮伤安装轴表面；主体延伸出的刀具安装面设置有多个定位螺孔，可适配不同规格的数控刀具安装，安装面的平面度特征在建模时做了严格的平面约束，保证刀具安装后的定位精度。设计思路围绕数控加工场景的实际使用需求展开，兼顾结构刚性与装拆便捷性，整体结构无冗余设计，所有受力部位均做了加厚处理，避免高速切削时产生形变，同时通过对称式的螺栓布局保证锁紧力平衡，防止夹持偏载导致的刀具跳动问题，建模过程中对所有装配接触面做了干涉检查，确保各部件装配关系合理，可直接用于后续的工程图导出与实物加工参考。
