工业级模块化钢制楼梯结构设计方案

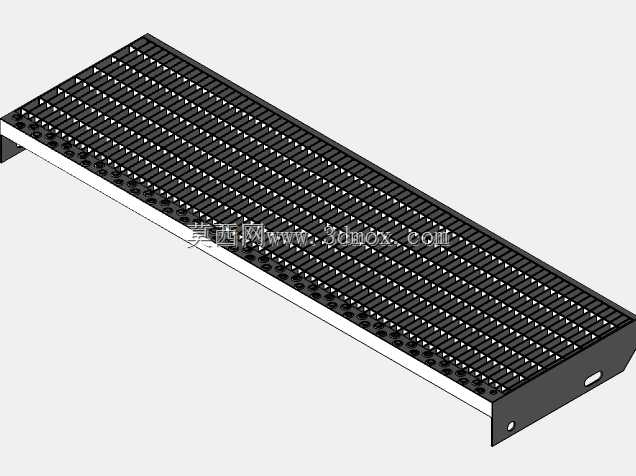

　　在工业厂房检修通道、设备操作平台连通、仓储区域竖向交通搭建场景中，钢制楼梯是承担人员竖向通行、小型工器具转运的核心构件，区别于民用建筑的现浇混凝土楼梯，工业场景下的楼梯构件需要兼顾安装便捷性、荷载冗余量、后期维护便利性三方面核心需求，本次设计的梯段结构完全围绕工业现场的实际使用工况展开。从实际用途来看，该梯段可直接适配不同层高的操作平台对接需求，既可以作为生产车间内设备旁的固定检修梯，也可搭配模块化快装支架作为临时施工通道使用，踏步表面做防滑压型处理，即便表面沾附切削液、工业粉尘等易滑介质，也能保证人员通行时的摩擦力符合安全规范要求，梯段两侧预留的护栏安装孔位可直接适配标准工业防护栏杆，无需现场二次打孔加工，

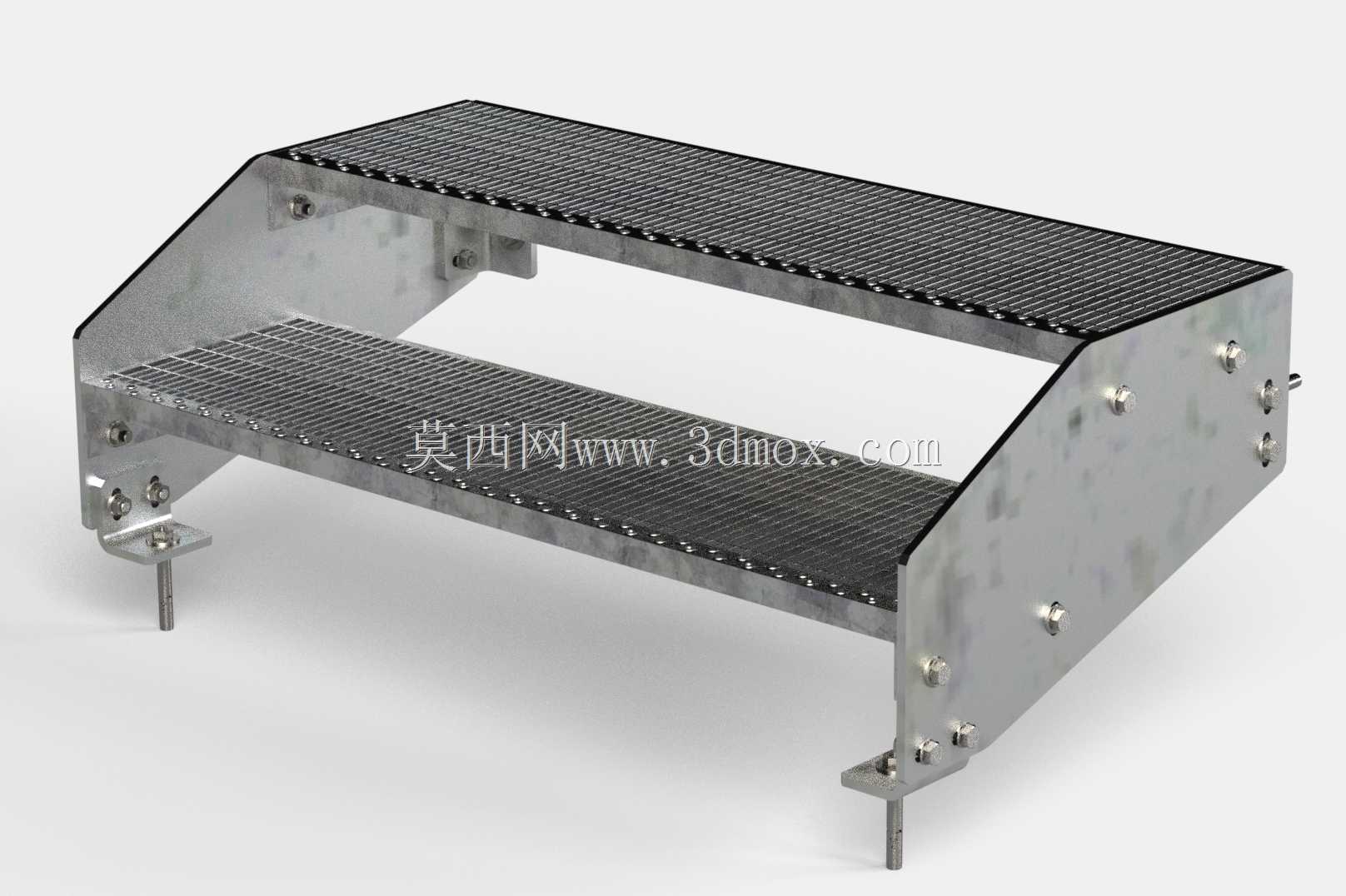

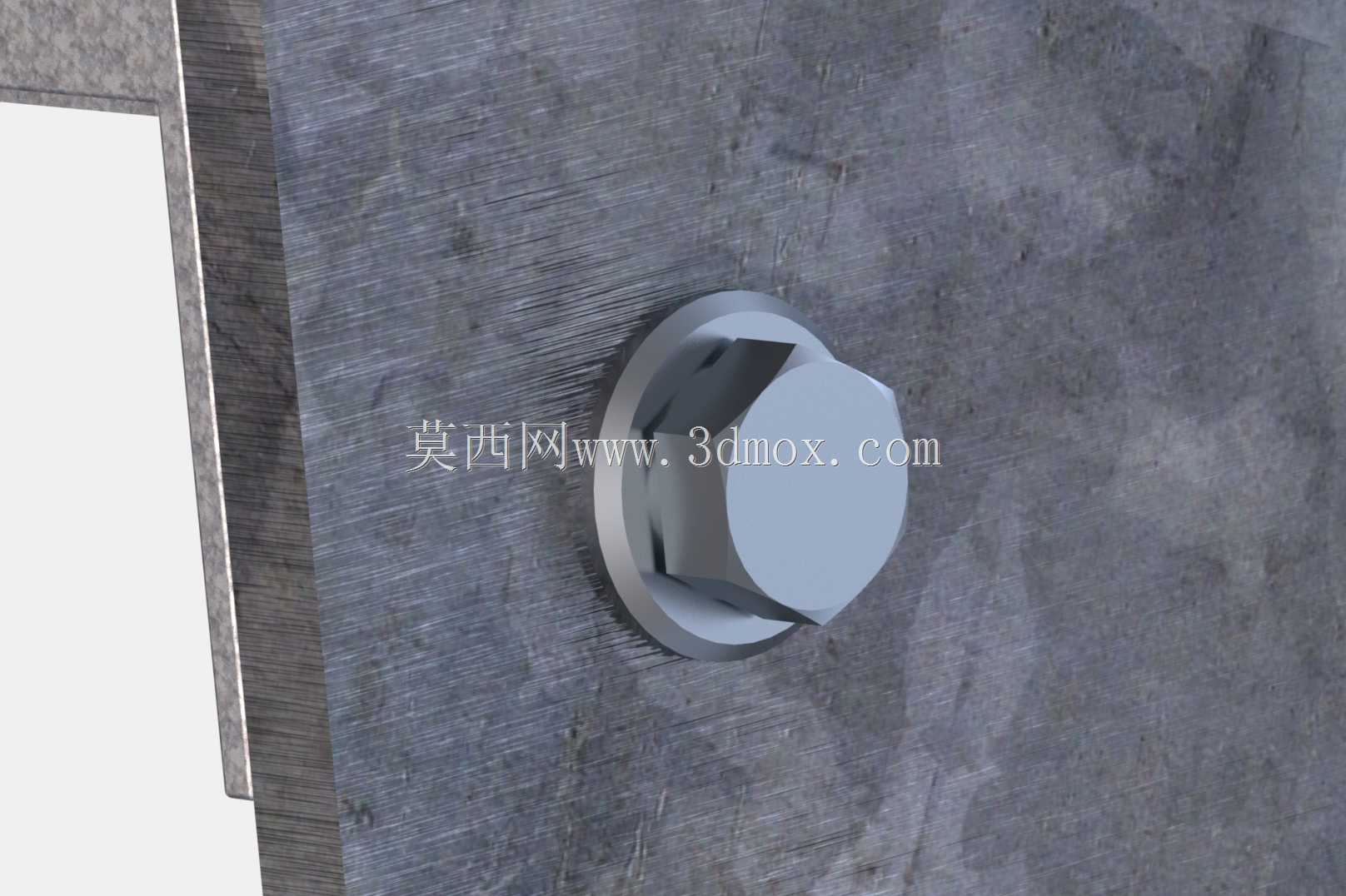

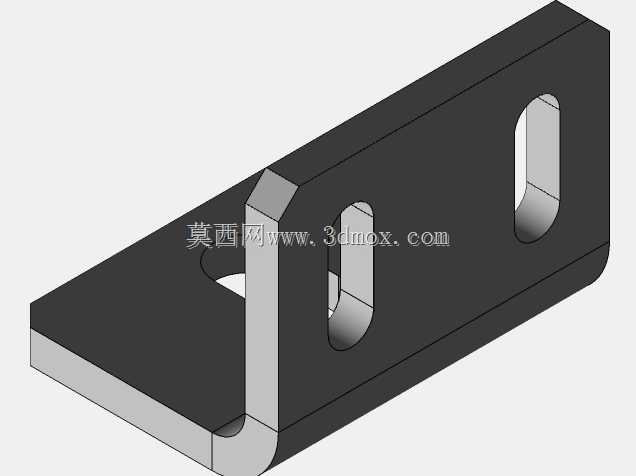

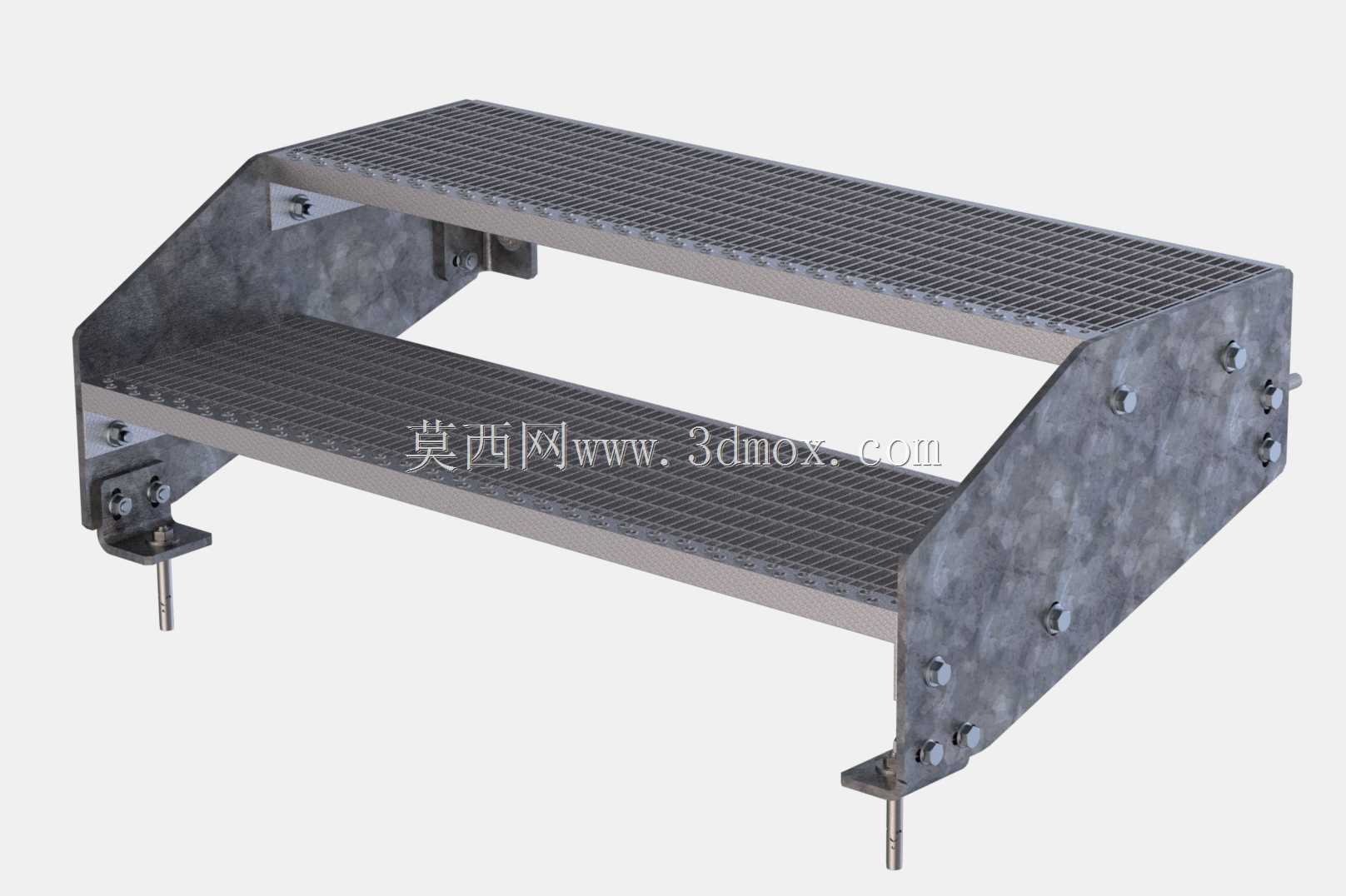

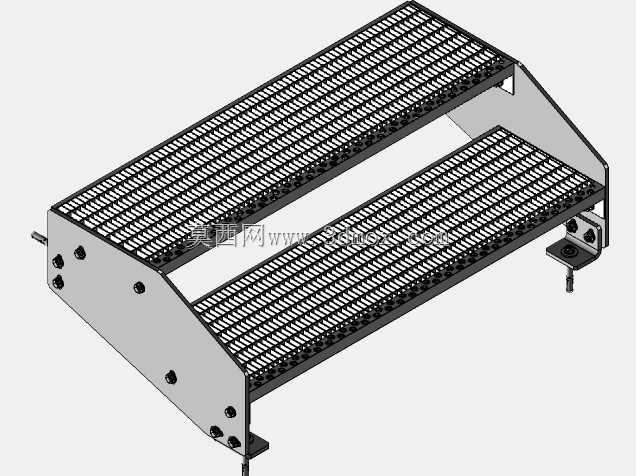

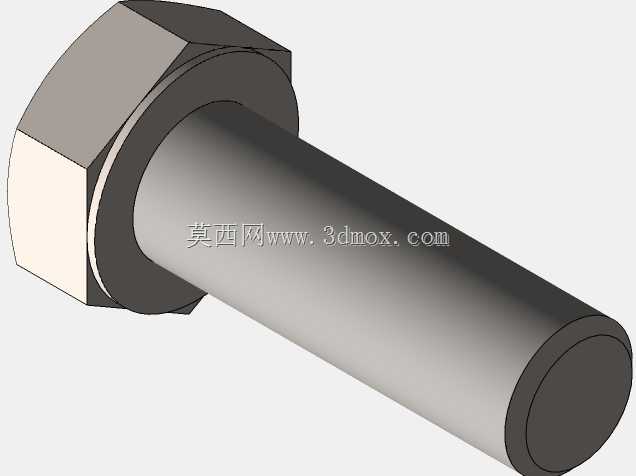

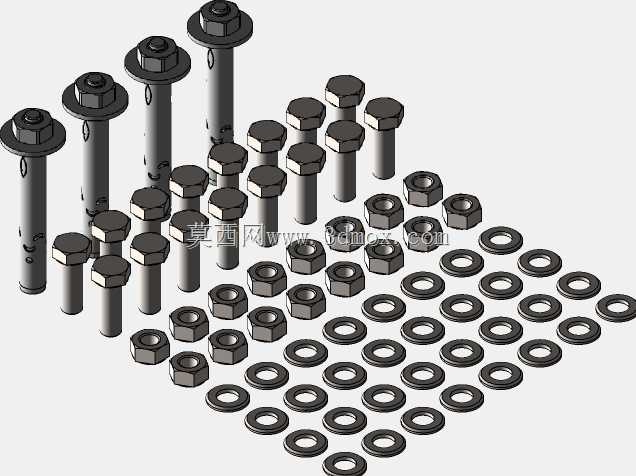

　　大幅缩短现场安装的作业周期。设计思路上摒弃了传统焊接式整梯的笨重结构，采用分段式梯梁搭配预制踏步的组装逻辑，梯梁选用冷弯等边槽钢作为主体承载构件，通过有限元模拟验证，在满布2.0kN/㎡的活荷载工况下，梯梁的最大挠度控制在跨度的1/400以内，完全满足工业建筑交通构件的刚度要求，踏步与梯梁的连接采用冲压一体成型的连接耳板，通过螺栓副实现锁紧固定，相比传统焊接连接，既避免了现场焊接带来的防腐层破坏问题，也可在单个踏步出现磨损变形时单独更换，降低后期运维的配件替换成本。外形尺寸与安装边界方面，梯段的踏步宽度按照工业通行的最小安全阈值设置为280mm，踏步高度控制在180mm，符合人员上下楼梯时的步幅习惯，减少长时间通行的疲劳感，

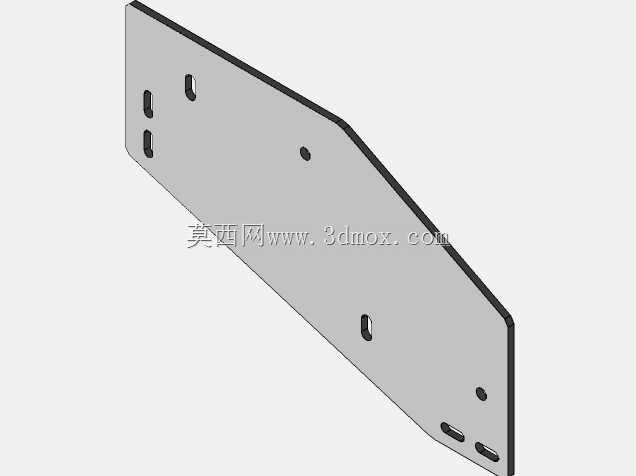

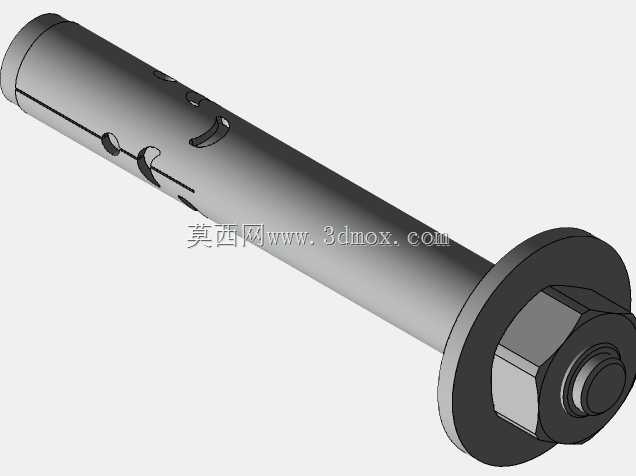

　　梯段整体宽度设置为800mm，可满足单人携带小型工具包正常通行，同时不会占用过多的车间平面空间，梯段上下两端的连接端板分别预留了4个M16的螺栓安装孔，可直接与平台预埋板、地面预埋地脚实现快速对接，安装时仅需调整梯段的倾斜角度在35度至42度区间内，即可适配2.4m至3.2m区间的不同层高对接需求，无需重新裁切构件。从结构细节来看，梯梁的折弯处做了R5的圆角过渡，避免应力集中导致的长期荷载下构件开裂问题，踏步板下方增设了横向加劲肋，即便人员搬运较重的检修配件踩踏在踏步边缘位置，也不会出现踏步板弯折变形的情况，所有构件的表面均做了抛丸除锈后喷塑处理，可适应车间内潮湿、有弱腐蚀介质的使用环境，防腐层的设计使用寿命不低于8年，

　　期间无需额外做防腐维护。在实际选型匹配时，设计人员可根据现场的实际层高，通过调整梯段的安装倾斜角度适配对接需求，若需要更宽的通行宽度，也可将两套梯段并排拼接，共用中间的连接支架实现1600mm宽度的双通行梯段搭建，构件的所有连接孔位均采用标准化模数设计，可与市面上通用的工业护栏、平台支架实现互换适配，无需单独定制连接配件。针对不同的使用场景，该梯段结构也可做针对性的细节调整，比如在有防爆要求的化工车间使用时，可将表面喷塑层更换为防静电涂层，避免静电积累带来的安全隐患；在室外露天场景使用时，可在踏步表面额外增加冲孔排水孔，避免雨天踏步表面积水打滑。整个结构的建模过程完全按照实际加工的公差要求设置配合间隙，所有螺栓连接的孔位均预留了1mm的安装调节余量，抵消现场安装时的基础施工误差，保证构件运抵现场后可顺利完成组装，不会出现孔位错位无法安装的问题。
