1/4英寸钻头收纳支架结构设计

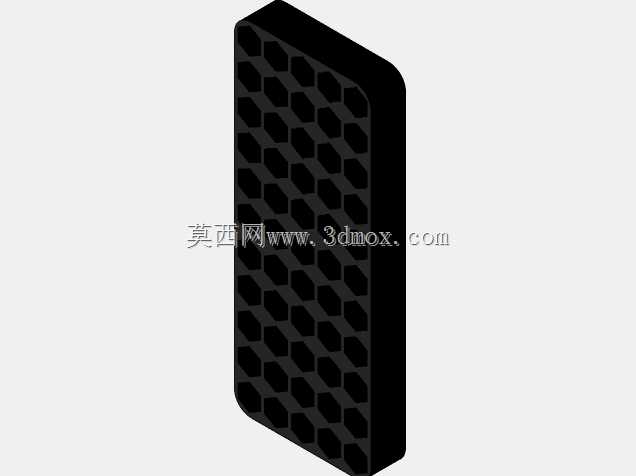

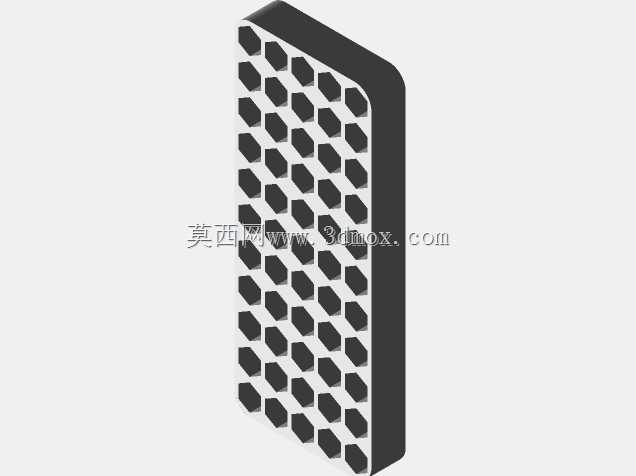

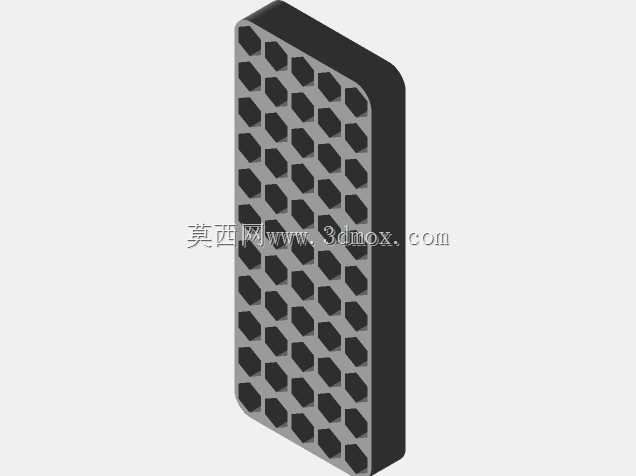

　　在机加工现场、小型维修工位以及个人DIY作业场景中，1/4英寸柄径的钻头、批头类耗材往往因为数量多、体积小，出现随意堆放、取用耗时、刃口磕碰损坏的问题，这款收纳支架正是针对这类作业痛点做的结构设计。整体外形采用40*100mm的长方体圆角造型，边角做R3圆弧过渡，避免尖锐棱边在工位挪动时刮伤操作人员或剐蹭周边工装，整体厚度控制在18mm，既可以平稳放置在工作台边缘，也能适配常规工具抽屉的内部层高，不会出现抽屉合闭干涉的情况。支架本体采用矩阵式排布的沉孔设计，单孔孔径严格匹配1/4英寸柄部的公差带，孔深设置为12mm，既能保证钻头插入后不会因为工位晃动出现倾倒，也不会因为孔深过大导致短批头取放困难，整架一共设置55个收纳位，

　　完全覆盖日常作业中常用的麻花钻、沉头钻、十字批头、内六角批头、一字起子头的存放需求，作业时无需在零散的工具盒里翻找，直接目视就能快速拿到对应规格的耗材。设计时特意将孔位做了等间距排布，相邻孔中心距保持8mm，预留出足够的手指操作空间，取放工具时不会碰到相邻位的钻具刃口，降低作业中被划伤的风险。支架底部做了0.5mm的内凹平面，放置在金属工作台或者木质台面上时能形成稳定的负压贴合面，不会因为拿取钻头时的带动力出现支架滑移的情况。从结构强度角度考虑，整体壁厚均匀控制在2.5mm，不管是采用PLA材质3D打印制作，还是采用ABS注塑批量生产，都不会出现缩痕、翘曲的成型问题，日常使用中即使偶尔被工具砸到，也不会出现开裂、孔位变形的情况。

　　不同于市面上常见的倾斜式插放支架，这款采用垂直插放的结构，在相同的投影面积下能容纳更多的收纳位，同时垂直放置的钻头刃口不会和孔壁产生侧向摩擦，能有效保护硬质合金钻头的刃口精度，避免因为存放不当导致的钻头钻孔偏摆、孔径超差问题。在实际工位应用中，这款支架可以放置在台钻的侧边工作台，也可以固定在墙面挂板上，背面预留的2个沉头安装孔可以适配M4的自攻螺丝或者膨胀螺栓，安装后承重可达5kg以上，完全满足满装钻头后的承重需求。孔位的入口处做了0.2mm的倒角导向，即使视线不直视孔位，也能快速将钻头柄部对准插入，减少对位耗时，在高频换刀的维修作业场景下，能有效压缩换刀等待时间。考虑到作业现场可能存在的切削液、油污沾染问题，

　　整体外表面做了光面处理，没有多余的凹槽缝隙，沾染油污后只需要用车间常用的柴油或者清洗剂擦拭就能清理干净，不会出现油污藏在缝隙里积垢的问题。不同于带标识槽的收纳支架，这款设计刻意去掉了额外的标识结构，使用者可以根据自己的使用习惯，将常用规格的钻头放置在顺手的前排位置，不用被预设的规格标识限制摆放逻辑，更适配不同作业人员的个性化使用习惯。支架的整体重量控制在80g左右，即使满装55个钻头总重量也不超过1.2kg，挪动位置时不需要花费太大力气，外出上门维修时也可以直接放进工具包携带，不会占用过多的工具包空间。在结构建模过程中，所有孔位的位置度公差控制在0.1mm以内，保证批量生产时每个孔位都能顺畅适配标准1/4英寸柄径的工具，不会出现个别孔位过紧插不进、过松容易掉的问题，圆角过渡的位置全部做了相切约束，没有尖锐的应力集中点，长期使用不会因为应力集中出现边角断裂的情况。
