手持钻机配套皮带固定支架结构设计

　　在手持钻孔设备的日常运维与功能拓展场景中，皮带固定支架是衔接设备本体与便携挂载结构的核心衔接件，这类零件看似不起眼，却直接影响作业过程中设备的挂载稳定性、取放便捷性，甚至会改变一线操作人员的作业疲劳度。很多现场作业人员习惯在作业间隙将手持钻机挂在腰间皮带处，解放双手完成物料整理、尺寸测量、辅助工具更换等操作，传统的钻机挂载结构要么采用硬质金属卡扣，取放时需要双手操作卡扣解锁，在高空作业、狭小空间作业场景下操作难度极大；要么采用软质织物套，长期使用后容易出现织物磨损、钻机滑落的风险，一旦高价值的钻孔设备从高空坠落，不仅会造成设备本身的损坏，还可能引发下方作业区域的安全事故。

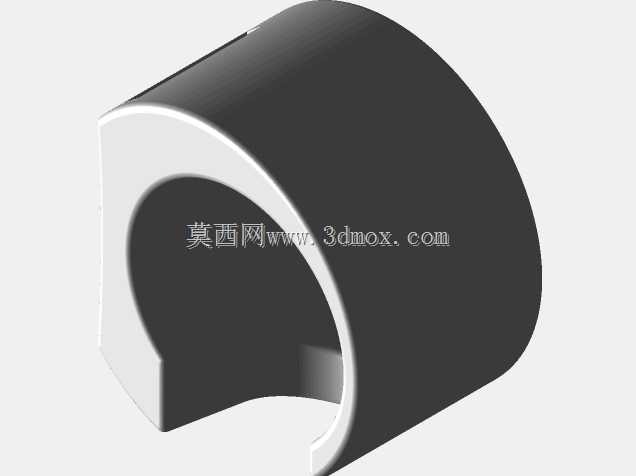

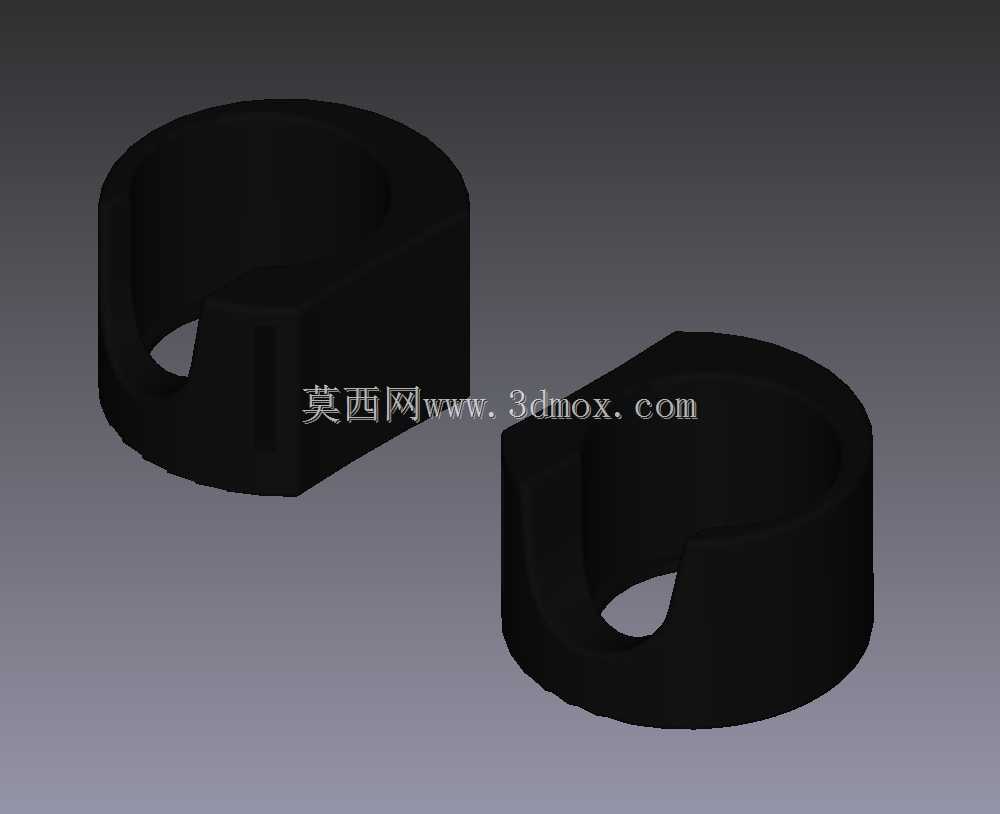

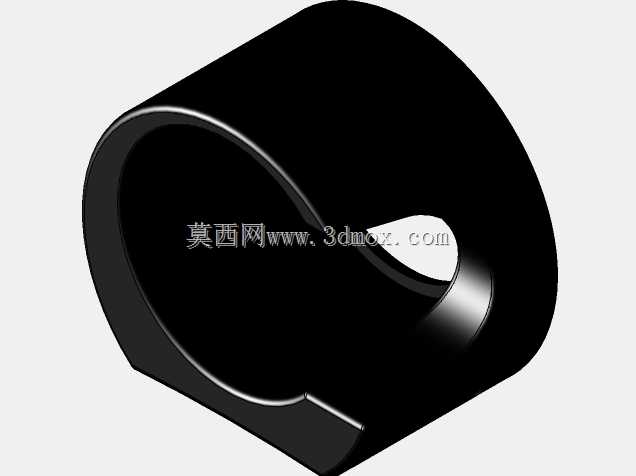

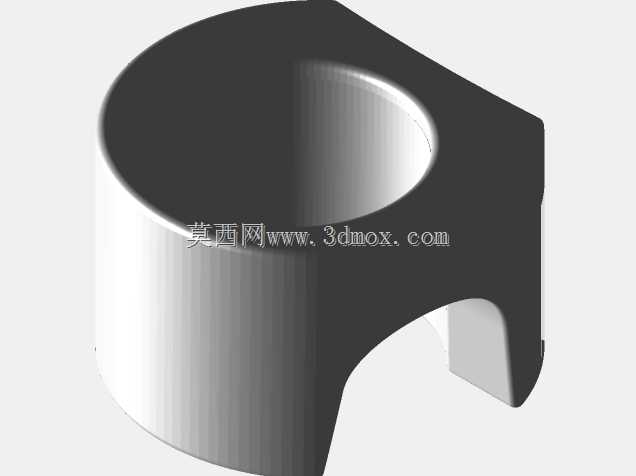

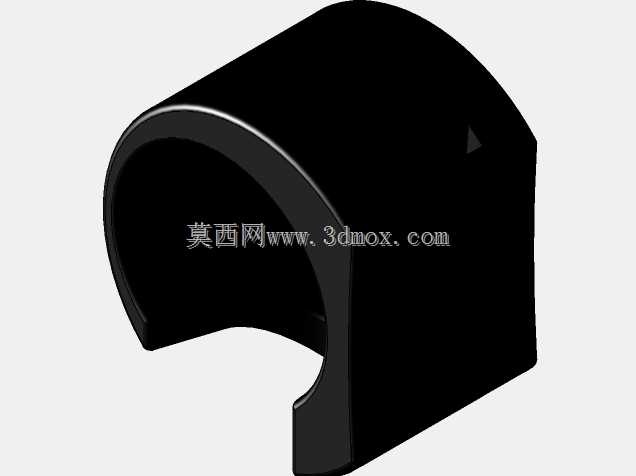

　　这款皮带支架的设计完全围绕一线作业的实际痛点展开，整体采用C型开口的抱箍式结构，主体为环形套筒结构，内径尺寸匹配常规手持钻机的握持段外径公差，套筒内壁做了微小的倒角处理，既可以保证钻机插入后不会出现径向的晃动，又能在取放时减少内壁与钻机外壳的摩擦阻力，避免长期插拔磨损钻机的塑料外壳。套筒侧壁开设的异形缺口是整个结构的核心功能区，这个缺口的尺寸刚好适配常规工装皮带的宽度与厚度，缺口边缘做了圆弧过渡处理，不会在挂载过程中割伤皮带表面，同时缺口的位置经过受力校核，当钻机插入套筒后，整体重心落在皮带挂载点的内侧，不会出现支架外翻、钻机滑落的问题。

　　从安装边界来看，这款支架不需要对现有钻机做任何结构改装，也不需要额外的螺丝、绑带等紧固件，使用时直接将支架通过侧壁缺口卡在作业人员的腰带上，需要放置钻机时，直接将钻机的握持段插入套筒内即可，单手即可完成取放操作，完全适配高空作业、脚手架作业等无法腾出双手操作卡扣的场景。支架的壁厚经过反复验证，在保证整体结构强度、不会因为长期插拔出现开裂变形的前提下，尽可能做了轻量化处理，不会给作业人员增加额外的负重。套筒底部做了封闭限位设计，钻机插入到指定深度后会被底部端面挡住，不会出现插入过深导致取放困难的问题，同时底部的封闭结构也可以阻挡作业过程中产生的碎屑、灰尘进入套筒内部，减少日常清理维护的工作量。

　　在实际的作业场景验证中，这款支架除了可以挂载手持钻机之外，作业间隙也可以临时放置同直径的其他手持工具，比如充电式螺丝刀、小型电磨等，拓展了使用场景。结构的对称设计使得支架可以适配左手、右手不同操作习惯的作业人员，不需要额外调整安装方向，不管是左利手还是右利手的操作人员，都可以顺手完成钻机的取放动作。和传统的金属挂载支架相比，这款结构没有突出的棱角，不会在作业过程中勾挂线缆、工作服边角，也不会在磕碰时刮伤设备表面或者操作人员的皮肤，细节处理完全贴合现场作业的实际需求。

　　从结构设计的角度来看，这类小尺寸的工装配件往往容易被设计人员忽略，但恰恰是这类直接和操作人员交互的零件，最能影响实际的作业效率。设计过程中没有追求复杂的结构或者多余的功能，所有的结构特征都围绕“单手快速取放、挂载稳定可靠、适配现有工装皮带、不损伤设备”这几个核心需求展开，没有多余的装饰性结构，每一处倒角、每一个壁厚、每一个缺口的尺寸，都经过实际作业场景的反复验证，确保在不同的作业环境下都能稳定发挥作用。不管是日常的装修钻孔作业、设备安装钻孔作业，还是野外的管线铺设钻孔作业，这款支架都能有效降低作业人员的手持负重，减少设备随手放置导致的遗失、坠落风险，提升作业过程的流畅度。
