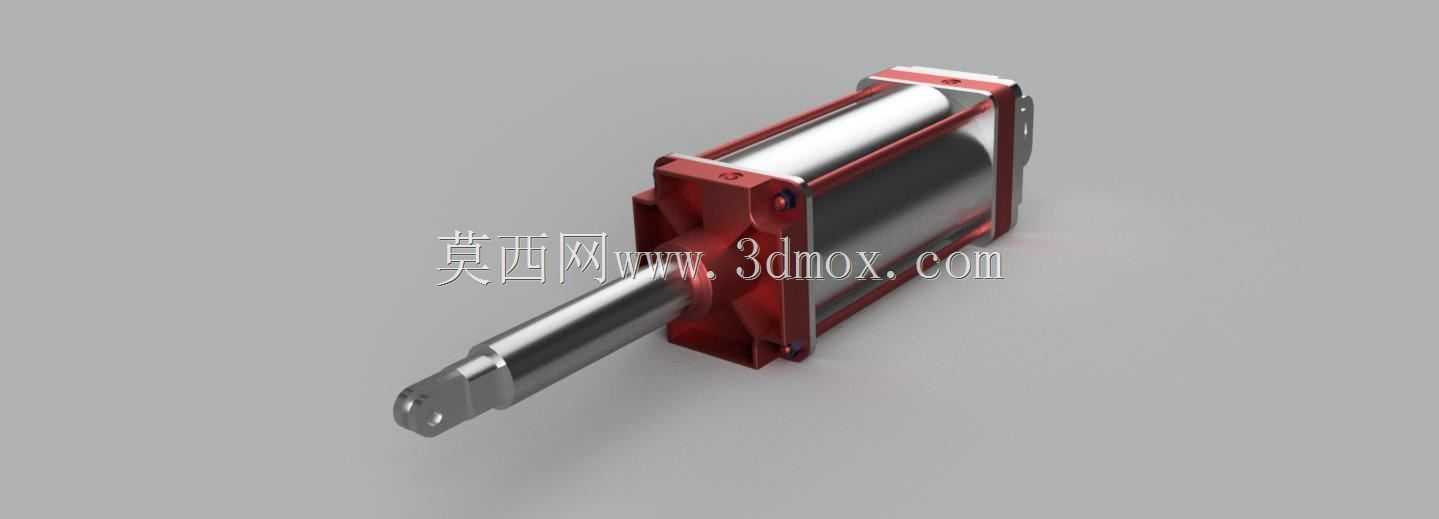

带端侧安装法兰的双作用伸缩液压缸

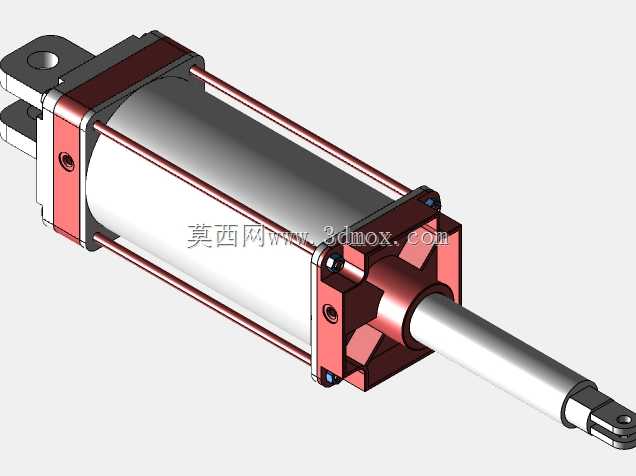

　　在各类需要直线往复动力输出的工业场景里，这类带端侧安装法兰的双作用伸缩液压缸，是液压传动系统里承担负载推拉动作的核心执行部件，常见于工装夹具的夹紧工位、小型自动化设备的推料机构、非标专机的工件顶升单元，也可用于小型工程机具的动作执行端，相比气缸它能输出更大的推拉力，运行过程更平稳，负载抗冲击能力更强，不会因为气源压力波动出现出力不稳的问题。从结构设计来看，这款缸采用了多级伸缩的活塞杆结构，在缩回状态下整体轴向长度更短，能适配安装空间局促、同时需要较长工作行程的工位，避免了常规单杆液压缸在长行程需求下安装距过长、设备布局受限的问题。缸筒部分采用方形端盖配合拉杆的紧固形式，相比圆形焊接缸筒，这种结构的端盖连接强度更高，

　　拆装维护时更方便拆解更换密封件，四个角的拉杆均匀分布，能让端盖承受的油压压力更均匀，不会因为局部应力集中出现端盖变形或者密封渗漏的问题。端侧的安装法兰直接集成在缸头端盖上，法兰上预留了对应规格的安装通孔，安装时不需要额外制作转接安装板，直接通过螺栓就能把缸体固定在设备的安装立板上，安装基准面和缸筒轴线的垂直度在建模时做了公差约束，能保证活塞杆伸出时和负载运动方向的同轴度，减少活塞杆受到的径向偏载，避免密封件偏磨导致的漏油问题，也能延长活塞杆导向套的使用寿命。活塞杆的伸出端做了扁位加销孔的连接结构，这种连接形式可以和负载端的铰接耳直接配合，通过圆柱销传递推拉力，相比螺纹连接的形式，它能补偿小幅度的安装角度偏差，

　　不会因为安装时的微小同轴度误差让活塞杆承受额外的弯曲应力，适合负载运动过程中存在小幅摆动的铰接安装场景。设计过程中，各级活塞杆的配合间隙做了合理预留，导向带的安装槽位置、密封件的沟槽尺寸都按照常规液压元件的通用标准做了匹配，后续加工生产时可以直接选用标准规格的格莱圈、斯特封以及导向带，不需要定制特殊规格的密封件，能降低后续的备件采购和维护成本。缸体的外形轮廓做了倒角处理，没有尖锐的棱角，既避免安装过程中划伤操作人员，也能减少应力集中的位置。从安装边界来看，这款缸缩回状态下的轴向尺寸紧凑，径向尺寸因为采用方形端盖结构，相比同规格圆形缸筒的液压缸，安装时需要预留的径向空间略大，但方形结构的缸体在安装时可以直接靠在设备的定位靠面上，

　　不需要额外做防转结构，活塞杆伸出时不会跟着缸筒发生周向转动，对于需要活塞杆端连接部件保持固定角度的工位来说，这个特性能省掉额外的防转导向结构，简化设备的整体设计。在实际选型应用时，需要根据系统的额定工作压力匹配对应的缸筒壁厚以及拉杆强度，这款模型的结构参数可以作为同类型小吨位伸缩液压缸的设计参考，建模时各个零件的装配关系都按照实际装配逻辑做了约束，各级活塞杆的伸缩运动行程做了限位模拟，能直观展示全伸和全缩状态下的整体尺寸，方便设计人员在做设备布局时直接核对安装空间是否足够，避免出现安装干涉的问题。另外，缸体上的油口位置设置在缸筒的侧端，油口的连接螺纹也采用了通用的液压管路连接标准，后续接液压管路时可以直接选用标准的液压接头，不需要做额外的转接。
