双耳环铰接式重载液压油缸结构设计

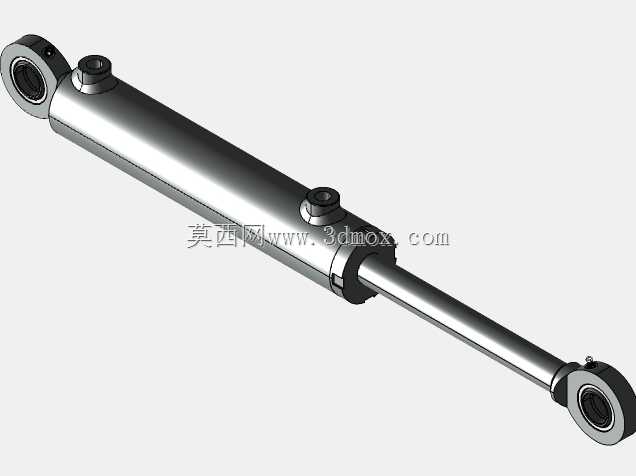

　　在工程机械、农业装备、专用作业车辆的液压驱动回路里，这类双耳环铰接式液压缸是承担直线往复负载输出的核心执行部件，区别于法兰安装、脚座安装的刚性固定油缸，两端铰接的结构形式能够适配安装基座存在小幅角度摆动的工况，避免活塞杆在伸缩过程中承受侧向偏载，大幅降低杆体密封件的偏磨风险。从实际应用场景来看，这类油缸常被用于装载机铲斗翻转、挖掘机斗杆驱动、环卫车辆厢体举升、农机具姿态调整这类负载方向随作业动作不断变化的场景，安装时两端耳环分别通过销轴与固定基座、活动作业部件连接，缸体可随部件摆动自适应调整角度，不会因为安装面的形位公差或者作业中的结构形变产生卡滞。从功能特性上看，该油缸为双作用单活塞杆结构，通过缸体两端的油口分别注入压力油，

　　即可实现活塞杆的伸出与缩回动作，无杆腔进油时输出大推力完成重载举升、推压作业，有杆腔进油时带动活塞杆复位，缸体上设置的油口位置兼顾了管路布置的便利性，避免油缸伸缩过程中与周边结构件产生管路干涉。设计过程中首先要匹配安装边界的尺寸要求，该规格油缸缸径30mm、活塞杆直径适配60行程的推力输出需求，最大伸出长度对应250mm的安装中心距，两端耳环的内孔尺寸与配套销轴直径匹配，安装时需保证两端耳环的铰接孔轴线平行，避免装配后产生附加扭转力矩。缸体部分采用无缝钢管加工成型，内壁经过珩磨处理保证表面粗糙度与圆度要求，为活塞密封件提供均匀的贴合面，减少内泄漏提升容积效率；活塞杆表面经过淬火后镀硬铬处理，硬度与耐磨性能满足户外作业的砂石刮擦、

　　粉尘侵蚀工况，表面粗糙度控制在合理范围，降低杆密封的磨损速率。活塞与活塞杆的连接采用可靠的锁紧结构，防止高压油反复冲击下连接松动，活塞上设置的支撑环、密封件、导向环组合，既保证两腔的密封隔离，又能为活塞提供径向支撑，避免活塞直接与缸筒内壁接触产生拉缸故障。端盖与缸筒的连接采用螺纹加锁紧的结构形式，相比法兰连接体积更小重量更轻，端盖内部设置的杆密封、防尘圈、导向套组合，既可以防止内部液压油外泄漏，又能阻挡外部粉尘、泥水进入缸体内部，保护油液清洁度与密封件使用寿命。在结构选型阶段，需要根据作业负载计算所需的工作压力，结合行程长度确定最小安装距，避免油缸完全缩回时两端部件产生碰撞，完全伸出时活塞杆保留足够的导向余量，防止活塞脱出缸筒。

　　这类铰接油缸的受力特点决定了安装时不能限制缸体的摆动自由度，如果强行采用刚性固定会导致活塞杆承受极大的侧向力，短时间内就会出现密封漏油、杆体拉伤的故障。油口的连接形式采用标准公制螺纹，可适配常规液压管路接头，缸体上设置的油口位置避开了摆动过程中与安装座的干涉区域，管路布置时预留足够的弯曲半径，避免油缸摆动时管路被拉扯变形。从三维建模的角度来看，建模过程需要重点关注各部件的配合公差，比如活塞与缸筒的间隙配合、活塞杆与导向套的配合公差、耳环铰接孔的同轴度要求，这些尺寸直接影响油缸装配后的动作顺畅度；同时要还原密封件的安装槽尺寸，虽然密封件属于外购标准件，但槽位的尺寸精度直接决定密封效果，建模时不能省略这些细节结构。在设备选型校核时，除了核对推力、行程参数，还要重点核对两端耳环的安装尺寸、最小安装距、最大伸出长度，避免出现安装后行程不足或者安装距不匹配无法装配的问题，同时要结合作业频率校核油缸的导向长度，长行程高频作业场景下需要适当增加导向套长度提升抗侧向力能力。
