车辆通用可打印挡风玻璃端盖结构

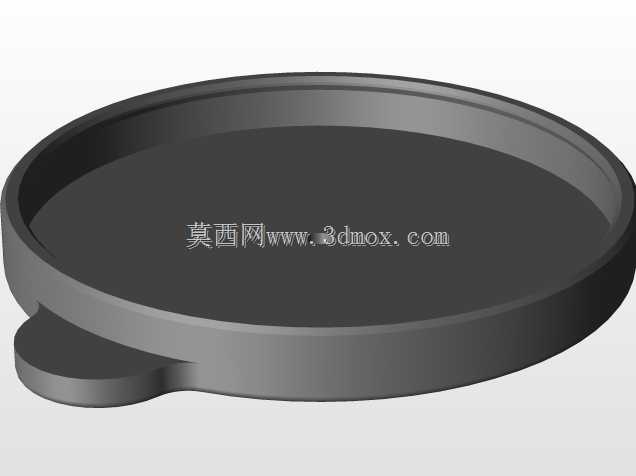

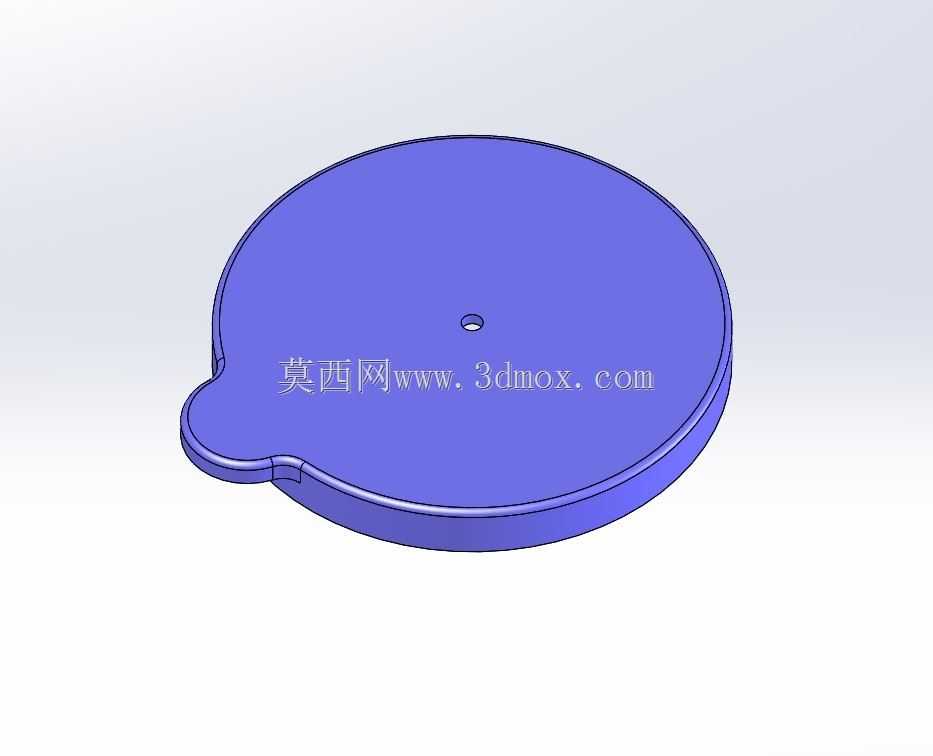

　　更换整套装饰盖板的成本较高，单独开模制作小批量端盖的开模成本分摊下来并不划算，采用这类参数化设计的端盖结构直接通过3D打印制作，能在短时间内完成适配件的生产，不需要投入高额的开模费用。从结构设计思路来看，这个端盖采用了带单侧定位凸耳的圆盘式主体结构，主体圆盘的厚度做了均匀化处理，避免壁厚差异过大导致打印成型过程中出现翘曲变形，圆盘边缘做了小尺寸的倒角过渡，既可以减少安装过程中对玻璃边缘、装饰件接触面的刮擦损伤，也能在压入装配时起到导向作用，降低装配难度。单侧延伸的凸耳结构并非冗余设计，实际装车时这个凸耳刚好卡入风窗下沿钣金的预留定位槽内，避免车辆行驶过程中因为振动、风窗玻璃的小幅位移导致端盖脱落，相比无定位结构的平盖设计，在整车外饰与风窗系统的配套零部件设计中，这类挡风玻璃端盖属于容易被忽略但直接影响装配可靠性与使用体验的小尺寸结构件，日常作业中接触到的不少售后维修、改装场景里，经常会遇到原厂端盖老化碎裂、丢失后难以快速匹配适配件的问题，这类可直接打印成型的端盖结构，刚好能填补小批量定制、快速替换的需求缺口。从实际装车场景来看，这类端盖主要适配风窗玻璃洗涤管路的端部密封、风窗下沿装饰盖板的定位封堵，也可用于部分车型挡风玻璃边角的安装孔位防护，避免行车过程中雨水、灰尘顺着装配缝隙进入钣金夹层，长期积累造成钣金锈蚀、管路堵塞的问题。不少越野车型、老款乘用车辆的使用周期超过十年后，原厂橡胶或塑料端盖会因为长期紫外线照射、温差交变出现脆化开裂，

　　带凸耳的结构装配后抗扭转、抗推拉的能力提升明显，日常维护拆卸时也可以捏住凸耳施力，不需要用尖锐工具撬动，减少对周边玻璃和漆面的损伤。从安装边界的尺寸设计来看，主体圆盘的外径匹配主流车型风窗洗涤管路端盖、玻璃安装孔位的通用尺寸范围，圆盘的盖合深度控制在合理区间，既保证压入后有足够的配合摩擦力实现固定，也不会因为深度过大挤压到内部的洗涤管路、线束等周边部件，凸耳的厚度与主体圆盘保持一致，凸耳的外轮廓做了圆弧过渡，不会出现尖锐棱角划伤安装人员手部的问题。结构的壁厚设计兼顾了不同打印工艺的成型要求，无论是采用FDM工艺打印常用的PLA、PETG材料，还是采用光固化工艺打印耐候性更好的树脂材料，均匀的壁厚都能保证成型过程中材料冷却收缩一致，不会出现局部壁厚过薄导致的强度不足，也不会因为局部壁厚过厚导致打印时出现塌陷、成型周期过长的问题。从功能特性上看，这个端盖盖合后能在接触面形成均匀的压合应力，配合端面的平整结构，可以有效阻挡洗车时的高压水流、日常行驶中的扬尘、雨天的雨水进入装配缝隙内部，避免内部的金属安装卡扣出现锈蚀，也能减少落叶、灰尘等杂物堆积在孔位内部产生的异味问题。和市面上常见的通用平盖不同，这个结构的凸耳定位设计不需要额外打胶固定，依靠结构本身的卡接和配合摩擦力就能实现可靠固定，后期需要拆卸维护管路或者清理孔位时，可以直接通过凸耳施力取出，不会因为胶粘残留导致后续拆卸困难，也不会因为胶液腐蚀玻璃或者周边的塑料装饰件。在实际建模过程中，这类结构需要重点关注几个尺寸公差的控制：首先是圆盘主体的外径公差，要根据选用的打印材料特性预留合理的装配间隙，比如采用PETG材料打印时，材料的成型收缩率相对稳定，外径尺寸可以比实际安装孔位小0.1-0.2mm，保证压入后有足够的抱紧力；如果采用韧性更好的TPU材料打印，尺寸可以适当放大0.1mm左右，利用材料本身的弹性实现更好的密封效果。其次是凸耳的位置尺寸，要严格匹配对应安装孔位的定位槽位置，避免凸耳错位导致无法装配到位，建模时凸耳与主体圆盘的衔接位置做了圆角过渡，避免应力集中导致长期使用过程中凸耳从根部断裂。另外，盖体的内侧没有做多余的加强筋结构，一方面是保证盖合后内侧与管路端部、孔位端面有足够的避让空间，

　　不会因为加强筋的凸起顶到内部部件导致盖合不严，另一方面也能减少打印过程中的支撑材料使用，降低打印后处理的工作量，打印完成后只需要简单去除底部的支撑痕迹，稍微打磨一下边缘的毛刺就可以直接装车使用。这类通用化的端盖结构除了用于车辆挡风玻璃相关的孔位封堵，也可以根据实际安装需求调整尺寸后，用于其他设备上同规格圆孔的端部封堵、防护，比如部分户外机柜的预留孔位、小型机械设备的工艺孔封堵等，结构本身的通用性较强，只需要修改几个核心的尺寸参数就可以适配不同的安装场景。在实际的维修替换场景中，不少维修人员会采用剪橡胶片、打密封胶的方式临时处理缺失的端盖，这种临时处理方式短期能起到一定的封堵作用，但长期来看橡胶片老化快、密封胶容易脱落，还可能对周边的漆面、玻璃造成腐蚀，采用这种标准化设计的端盖结构，能实现和原厂件接近的装配效果，成本远低于采购原厂配件，尤其是对于保有量较低的老款车型、改装车型来说，这类可快速打印的结构件能大幅降低维修等待时间和配件成本。设计过程中也充分考虑了不同使用环境的耐候性要求，结构本身没有薄壁尖角等容易出现应力老化的位置，整体的圆弧过渡设计能减少应力集中，即使在北方冬季低温、夏季高温暴晒的环境下，选用合适的打印材料制作的端盖也能保持足够的结构强度，不会轻易出现脆裂、变形的问题。和金属材质的端盖相比，塑料或者树脂打印的端盖重量更轻，不会因为长期振动对玻璃边缘造成额外的挤压应力，也不会出现锈蚀污染周边漆面的问题，材料本身的绝缘特性也不会对车辆的局部电路造成干扰。从装配效率来看，这个端盖的安装不需要专用工具，只需要对准孔位和定位槽，用手掌均匀施压压入到位即可，整个安装过程只需要十几秒，拆卸时捏住凸耳向外拉动就可以取出，日常检查维护时非常方便，不需要拆卸周边的其他装饰部件就能完成端盖的更换作业。在建模细节上，盖体的外表面做了微幅的平面处理，没有做多余的防滑纹理或者标识，一方面是保证盖合后外表面与周边装饰面的平整度一致，不会出现突兀的凸起影响外观，另一方面也减少了打印过程中的表面处理工作量，不需要额外打磨纹理就能获得比较平整的外观效果。盖体的边缘倒角尺寸控制在0.5mm左右，既可以去除打印后的锐边，也不会因为倒角过大导致盖合后边缘出现缝隙，

　　影响密封防护的效果。对于三维建模从业者来说，这类小尺寸结构件的设计重点不在于复杂的曲面造型，而在于对实际安装场景、使用需求的精准把握，每一个结构细节都要对应实际的功能需求，不能为了造型好看增加不必要的结构，反而影响实际的装配和使用效果。比如这个结构上的凸耳，不是为了造型美观设计的，而是为了实现定位和方便拆卸的实际功能，均匀的壁厚设计也不是随意设定的，而是为了适配不同3D打印工艺的成型要求，减少成型缺陷，保证零件的成品率。在实际的设计验证过程中，这类结构可以先打印1:1的样件进行试装，根据试装的配合松紧度微调外径尺寸和凸耳的位置，不需要复杂的模具修改流程，几个小时就能完成从尺寸调整到样件制作的全流程，非常适合小批量定制、快速维修替换的应用场景。
