Trisa款环形无罩框架式通风扇结构设计

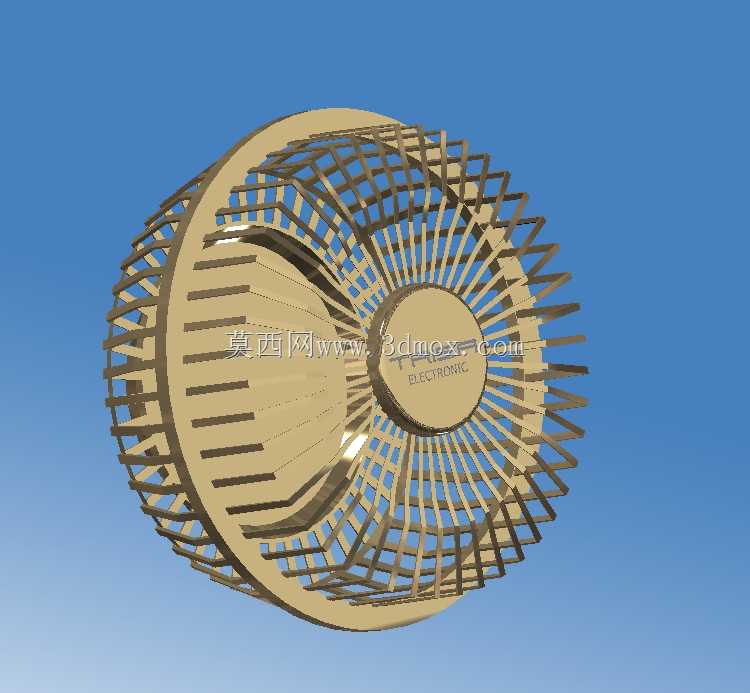

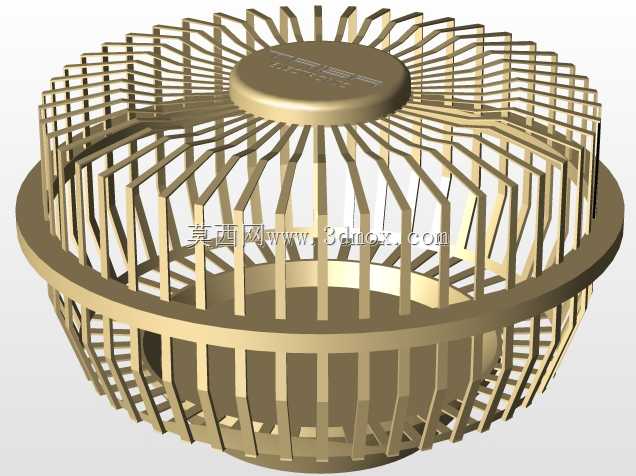

　　这款环形框架式通风扇的结构设计，最初是针对紧凑型电子设备舱的局部散热需求开发的，在实际工程应用中，这类结构也常被适配到桌面小型通风、狭小设备间隙空气循环等场景，区别于传统带前后防护网的轴流扇，它把防护格栅和扇叶支撑框架做了一体化整合，省去了额外网罩的装配工序，也减少了整体结构的堆叠厚度。从结构设计逻辑来看，整个扇体采用同轴环形布局，外圈的辐条式格栅同时承担三个作用：一是作为气流的导流通道，每根辐条的截面都做了微弧修型，能减少扇叶推动气流经过时的紊流噪音，避免直条格栅切割气流产生的高频啸叫；二是作为整体结构的受力支撑，辐条从外圈环体一直延伸到中心的电机安装座，均匀分布的辐条能把电机运转时的径向振动均匀分散到整个外圈环体，

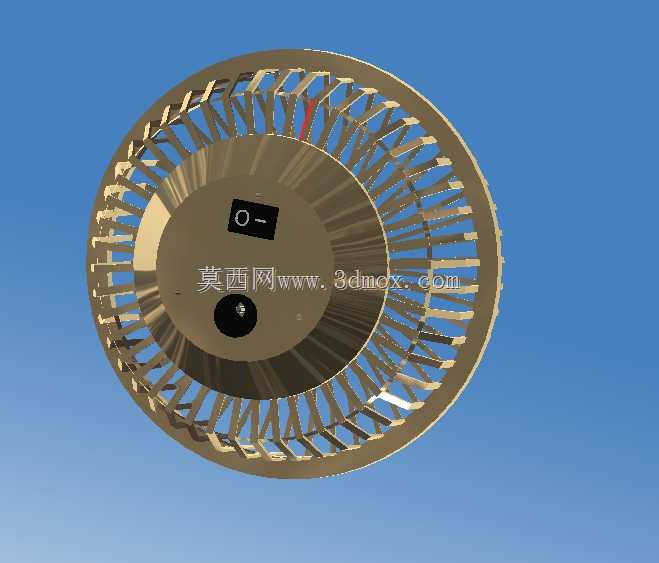

　　降低局部应力集中的风险，不需要额外加装独立的电机固定支架；三是直接替代传统防护网，辐条之间的间隙经过尺寸校核，既满足通风量要求，也能避免异物直接接触运转的扇叶，符合小型电器的安全防护间隙标准。中心的电机安装座做了下沉式台阶设计，安装面预留了标准微型电机的固定孔位，台阶的深度刚好匹配常用20mm、25mm外径的直流无刷电机的机身长度，安装后电机端面不会突出扇体平面，能进一步压缩整体安装厚度，适配更多狭小安装空间。扇叶部分采用后向式离心与轴流结合的叶型，叶片从中心座向外延伸时做了渐变扭角，靠近中心的位置扭角更大，能快速承接电机输出的动能，靠近外圈的位置扭角逐步收小，让气流能顺着辐条间隙平稳导出，相比同尺寸的平直叶轴流扇，

　　相同转速下的送风距离能提升15%左右，同时运转噪音更低。从安装边界来看，整个扇体的最大外径为常规6寸扇的通用尺寸，安装孔位分布在外圈环体的背面，孔距匹配市面上多数小型通风设备的安装标准，不需要额外做安装位的改型就能直接替换同规格的传统风扇；整体轴向厚度比同规格带网罩的风扇薄近40%，在安装空间受限的场景下，比如嵌入式电子设备散热、狭小柜体通风、桌面紧凑型工位送风等场景，这个厚度优势能大幅降低安装时的空间预留要求。在实际选型适配时，需要注意这类一体化框架扇的气流方向是固定轴向直吹，不适合需要转向导风的场景，因为格栅和框架是一体结构，没有额外加装导风板的预留位，如果需要调整送风角度，需要在整体安装支架上做角度调节结构。另外，

　　整个框架的材质选型上，结构设计预留了均匀的壁厚，所有转角位置都做了R角过渡，既适合注塑成型批量生产，也能通过3D打印做小批量定制，壁厚的均匀性控制能避免成型时出现缩痕、变形等问题，辐条的截面尺寸经过强度校核，在常规跌落、振动工况下不会出现断裂问题，中心电机座的位置还做了加强筋设计，能抵消电机启停时的冲击载荷，避免长期运转后安装座出现松动偏移。在气流组织设计上，外圈环体的内圈边缘做了微倒角处理，能减少气流进入扇体时的沿程阻力，让进风侧的气流更顺畅地进入扇叶做功区域，提升整体的通风效率，相比直角边缘的环体，这个倒角设计能降低约8%的进风阻力，相同功耗下能获得更大的通风量。
