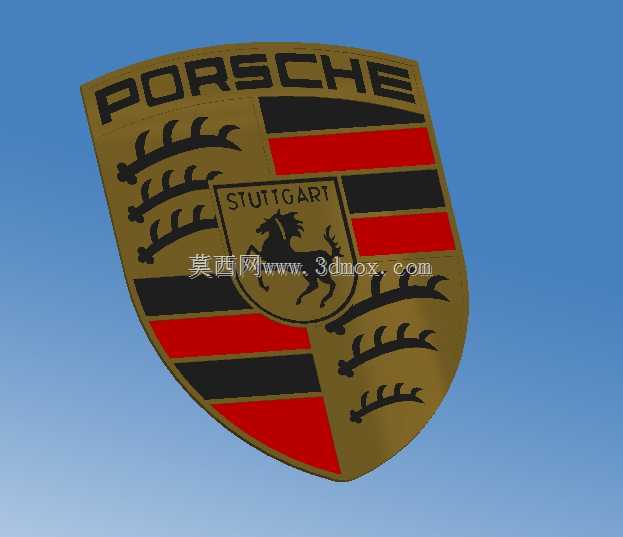

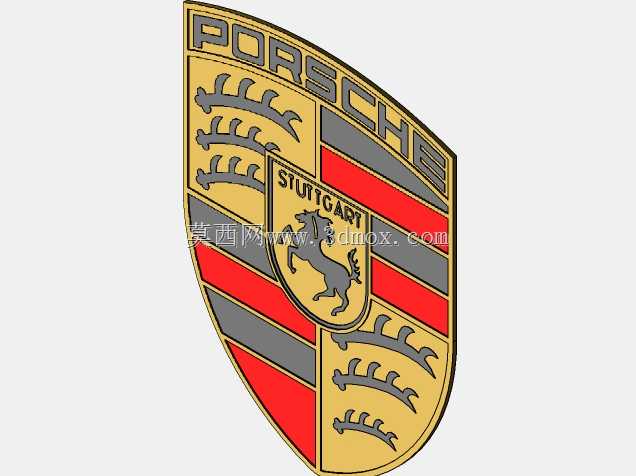

保时捷品牌盾形车标立体结构设计

　　在汽车外饰零部件的设计体系中，品牌标识是承担品牌视觉传递、整车外观细节质感表达的核心外露部件，不同于常规功能性外饰件，这类标识的设计需要同时兼顾曲面光影表现、装配贴合度、长期使用耐候性等多重工程要求，本次完成的保时捷盾形车标三维结构，完全围绕实车装配的全场景需求搭建，可直接对接后续的结构验证、工艺开模与装配适配环节。从实际应用场景来看，这类车标主要部署在乘用车的前脸进气格栅中央、尾门中部、轮毂中心盖、方向盘中央装饰罩等多个外露或高频接触位置，不同安装位置对标识的厚度、背面固定结构、边缘倒角处理都有差异化要求，建模过程中针对不同安装位的边界条件做了对应结构预留，避免后续适配不同安装场景时需要大幅重构模型。从功能特性层面看，该标识并非单纯的平面图案拉伸，整体采用经典盾形轮廓，外轮廓的曲率完全匹配实车安装面的弧度变化，正面的图案分层做了精准的高差处理：顶部的PORSCHE字母区域做了0.8mm的凸起高度，保证视觉上的辨识度同时不会因为凸起过高造成洗车、擦拭过程中的勾挂问题；中间区域的符腾堡州纹章条纹、跃马图案分别做了不同深度的蚀刻与凸起分层，条纹区域的红黑配色分界处做了0.1mm的错位台阶，方便后续表面处理工艺中做分色遮蔽，减少溢色风险；中央的STUTTGART字样与跃马图案区域做了独立的下沉式边框，边框宽度控制在1.2mm，既能够突出核心图案区域，也能在长期户外使用中减少污渍在图案缝隙中的积存。设计思路上完全遵循实车标识的工程逻辑，

　　没有做艺术化的夸张变形，首先确定盾形的整体外轮廓参数，顶部横向宽度、底部收窄角度、两侧的圆弧过渡曲率都和量产实车的标识保持一致，整体外轮廓的最大横向尺寸控制在95mm，最大纵向高度控制在110mm，这个尺寸是目前保时捷量产车型中前脸主车标的通用尺寸边界，能够适配绝大多数在售车型的前脸安装位预留空间。厚度方向上，标识主体的基础厚度为3mm，背面根据不同安装方式预留了对应的结构：如果是采用背胶粘贴的安装形式，背面做了整体平面度0.05mm以内的平整面，保证3M双面胶能够完全贴合，不会出现局部脱胶的问题；如果是采用卡扣固定的形式，在标识背面的上下左右四个对称位置预留了卡扣安装柱的位置，安装柱的直径、高度都按照汽车外饰件的通用卡扣标准设计，

　　能够直接适配通用的塑料卡扣规格，不需要额外开模定制卡扣件。安装边界的处理上，标识的最外边缘做了R0.5mm的圆角处理，避免尖锐边缘在装配过程中划伤安装面的漆面，同时也能减少边缘位置的应力集中，在车辆长期行驶过程中，不会因为路面颠簸、温度变化造成边缘开裂的问题。表面处理的结构预留上，针对金属质感的实现需求，模型表面的不同区域做了对应的粗糙度预留，金色基底区域的表面粗糙度设置为Ra0.8，能够满足后续真空镀膜或者金属喷漆的工艺要求，黑色条纹、黑色图案区域的表面粗糙度设置为Ra1.6，能够和金色区域形成明确的质感差异，红色条纹区域的表面做了细微的哑光纹理预留，避免强光下的过度反光影响标识的视觉识别效果。在建模的曲面质量控制上，

　　所有的曲面都做了G2连续处理，尤其是盾形的外轮廓曲面、不同凸起层级的过渡面，没有出现曲面褶皱、曲率突变的问题，能够直接导出到工艺仿真软件中做注塑成型的模流分析，也能够直接对接数控加工环节做金属样件的铣削加工。考虑到车辆使用过程中的环境因素，标识的所有凸起图案的侧壁都做了1度的拔模斜度，不管是采用塑料注塑还是金属压铸的生产工艺，都能够顺利脱模，不会出现卡模、图案缺损的问题。不同图案区域的高差控制经过反复验证，既保证了光影下的立体层次感，也不会因为高差过大造成积灰、难以清洁的问题，日常洗车过程中，高压水枪的水流能够直接冲掉缝隙中的灰尘，不需要额外的缝隙清洁操作。针对方向盘中央的安装场景，模型还预留了安全气囊盖板的适配间隙，标识安装后不会和气囊盖板的开启轨迹产生干涉，保证安全气囊起爆过程中，标识不会被气流冲飞造成二次伤害，这一点是很多非工程类标识建模容易忽略的细节，在本次设计中专门做了运动干涉校核，确保所有安装场景下的结构安全性。
