工业用矩形结构管焊接支撑框架

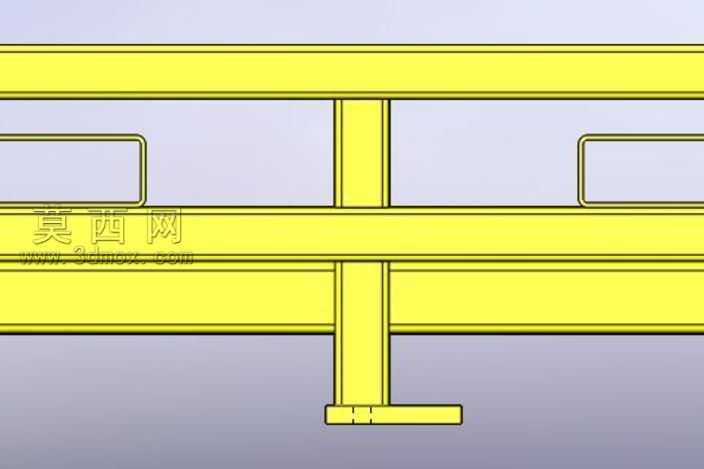

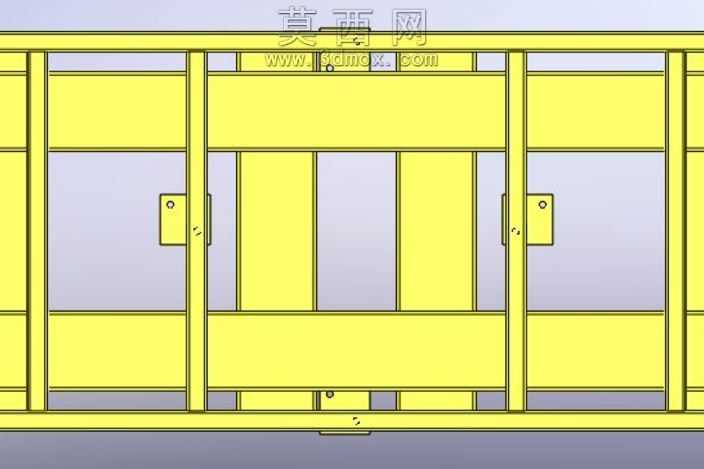

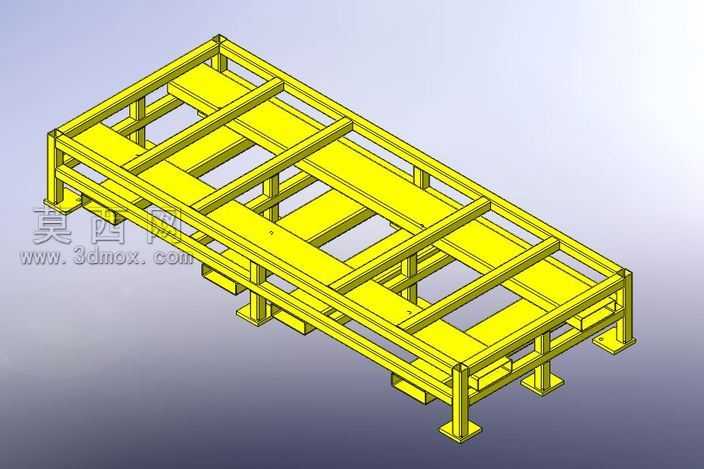

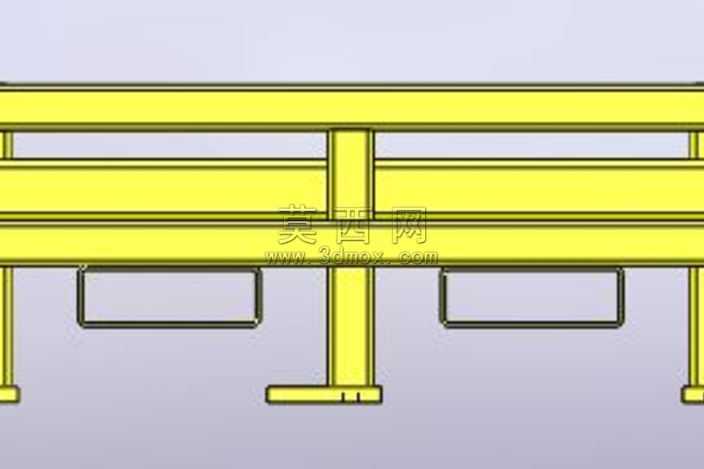

本作品为采用三维建模软件完成的工业支撑类焊接框架设计，整体以标准矩形结构管为核心建模基材，建模过程严格遵循焊接构件的实际加工逻辑搭建。首先在草图阶段完成框架整体长宽高的尺寸基准定位，按照承载受力的分布逻辑排布横向、纵向的主梁与次梁结构，所有管材的交接位置均预留符合焊接工艺要求的贴合面，避免出现建模阶段的干涉错位问题。建模过程中对结构管的截面参数做了统一规范，所有同规格管材的壁厚、截面尺寸保持一致，便于后续实际加工时的材料裁切与备料。框架底部设置了四个带安装孔的支撑脚座，脚座与竖向主梁的连接位置做了加强筋结构的建模处理，匹配实际焊接时的强度补强需求，脚座的安装孔位尺寸按照通用设备安装的标准参数设定，可适配多数工业场景的地面固定要求。框架上部的承载面采用间隔排布的横向结构管设计，既保证整体承载强度，又合理控制框架整体自重，减少不必要的材料消耗。渲染阶段为模型赋予了统一的金属黄色漆面材质，模拟实际工业焊接件完成除锈喷漆后的外观效果，材质参数调整了金属粗糙度与反光度，还原漆面的哑光质感，同时对焊接接缝位置做了细节处理，呈现出真实焊接后的焊道纹理效果。整体设计思路围绕实用性展开，所有结构均服务于承载支撑的核心功能，建模时充分考虑焊接加工的工艺可行性，没有设计无法落地的异形结构，各梁体的排布经过受力逻辑校验，可满足常规工业设备的底座支撑、物料承载平台的使用需求，模型的所有尺寸参数均可直接导出用于实际生产的下料参考。
