拓扑优化U型通讯设备支撑支架

　　在通讯终端设备的内部结构设计中，支撑类零件往往需要在有限的装配空间内兼顾承载能力与轻量化要求，这款经过拓扑优化的U型支架，正是针对小型通讯设备内部的安装限位需求开发的结构件。从实际应用场景来看，这类支架多用于手持类通讯终端、便携检测通讯模块的内部，用来固定核心电路板、信号传输组件或者电池模组，避免设备在携带、使用过程中因为晃动、跌落冲击导致内部元器件移位，影响信号传输稳定性与设备使用寿命。不同于常规等壁厚的U型冲压支架，这款结构在设计阶段就通过拓扑迭代的方式，对非承载区域的材料做了针对性去除，从最终的结构形态可以看到，支架的弯折受力区保留了完整的传力路径，在U型的两个侧壁以及弧形过渡区域，根据应力分布的云图结果，

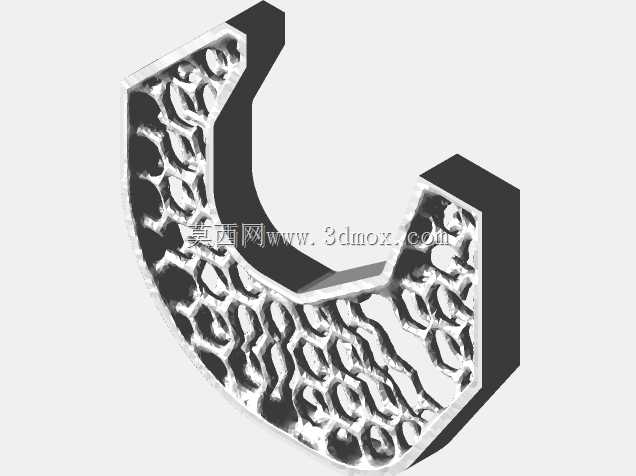

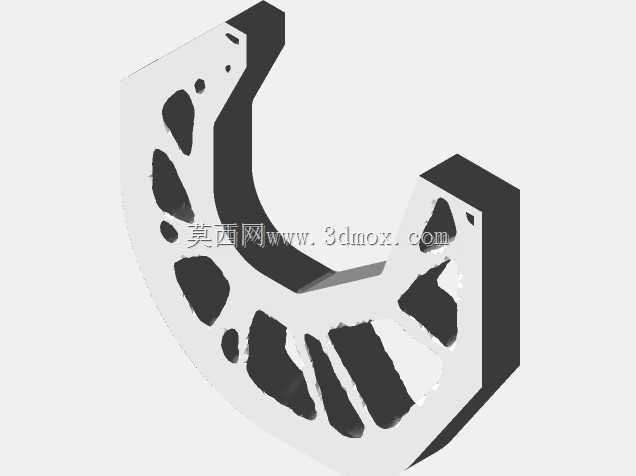

　　在低应力区域开设了不规则的镂空结构，这些镂空并非随意排布，每一处挖空的边界都顺着主应力的走向延伸，既不会打断力的传递路径，又能最大程度降低零件自身的重量，对于便携类通讯设备来说，每一克的重量降低都能提升用户的手持使用体验，同时也能减少原材料的消耗，降低批量生产的成本。从安装边界来看，这款支架的U型开口尺寸匹配对应通讯模组的外围轮廓，两个侧壁的端部设置有定位贴合面，安装时可以直接卡在设备内部的预设卡槽内，不需要额外设计复杂的定位结构，侧壁上预留的小孔位对应通讯组件的固定螺柱位置，装配时可以直接通过螺丝完成锁紧，不需要额外做位置调整，能有效提升产线的装配效率。在结构设计的思路上，这款支架没有沿用传统的经验式壁厚设计，

　　而是先确定支架需要承受的极限载荷——包括设备跌落时的冲击载荷、日常使用时的持续振动载荷，以及内部组件自身的重力载荷，再给定装配空间的硬边界，也就是支架不能超出的长宽高范围，以及需要预留的元器件避让空间，在这些约束条件下通过拓扑计算生成初始的材料分布形态，再对计算结果做工程化修正，把过于细碎的材料凸起做规整处理，把尖锐的应力集中位置做圆角过渡，让最终的结构既符合拓扑优化的传力逻辑，又能满足实际加工的工艺要求。从结构特性来看，这款支架的弧形过渡区域是整个结构的核心承载区，这部分保留了足够的材料厚度，能够承受U型两个侧壁受到的向外扩张或者向内挤压的载荷，避免支架在受力时出现开口变形导致内部固定的组件松脱，而侧壁上的镂空结构除了减重之外，

　　还能在设备受到冲击时提供微小的形变余量，吸收一部分冲击能量，避免刚性过大导致的支架断裂或者连接位置的螺丝滑牙。在实际的设备适配中，这类拓扑优化的支架相比传统的等壁厚支架，在相同承载能力的前提下重量可以降低30%以上，同时因为去除了非必要的材料，支架自身的固有频率也会发生变化，能够避开设备内部其他振动组件的共振频率，减少设备使用过程中因为共振产生的异响或者结构疲劳问题。对于结构设计从业者来说，这类拓扑优化后的支架结构也提供了新的设计思路，不再是先画外形再验算强度，而是从载荷和边界条件出发，让材料的分布完全匹配受力的需求，在满足所有功能要求的前提下实现结构的最优解，这种设计逻辑尤其适合对重量、空间有严格限制的便携类通讯设备，能够在有限的设计空间内挖掘出最大的结构性能潜力。
