PJ321B型3.5mm音频接插件结构设计

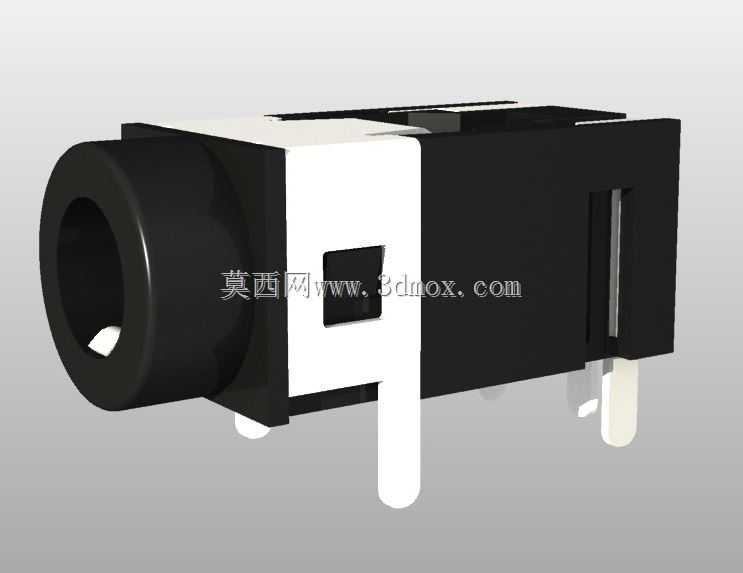

　　这款板载3.5mm音频接插件，是消费类电子、小型通讯设备音频链路里最常见的输入输出接口部件，日常接触的便携音频播放器、桌面小型功放、车载外接音频模块、工控人机交互终端的音频扩展口，大多会选用这类成熟结构的接插件来完成模拟音频信号的物理连接。从结构设计逻辑来看，这款接插件采用卧式直插的安装布局，主体绝缘基座采用耐温工程塑料注塑成型，能够匹配常规波峰焊的工艺温度要求，不会在过炉过程中出现基座形变、插针移位的问题，金属屏蔽外壳采用镀镍铜带冲压弯折成型，既可以保证外壳的结构强度，在插拔过程中不会出现外壳开裂变形，同时金属外壳与PCB板上的接地焊盘连接后，能够有效屏蔽外界电磁干扰对微弱音频信号的影响，降低信号传输过程中的底噪与杂波干扰。

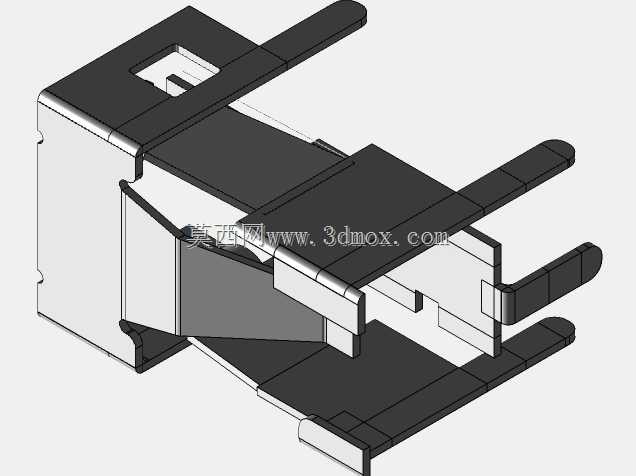

　　接插件的内部接触弹片采用弹性铜合金材质，表面做镀金处理，既可以保证多次插拔后的接触可靠性，避免长期使用后出现接触氧化导致的信号断续、声道缺失问题，同时弹片的弯折角度经过反复调校，插入公头后能够提供合适的抱紧力，既不会因为抱紧力过大导致插拔手感生涩、长期使用磨损公头镀层，也不会因为抱紧力不足导致公头松脱、接触不良。从安装边界来看，这款卧式插座的插脚采用错位排布，两个固定脚位于插座主体两侧，长度适配1.6mm标准厚度PCB的穿孔焊接要求，插脚的间距符合常规PCB Layout的布线规则，不会出现焊盘间距过小导致的连锡问题，插座主体的高度控制在常规板载接插件的通用尺寸范围内，安装后不会和周边的贴片电容、电阻等低矮元器件产生空间干涉，

　　前端的插孔伸出PCB板边缘的长度经过优化，既能够保证设备外壳开孔后插孔与外壳表面齐平，不会出现插孔内陷或者突出过多影响外观的问题，同时插孔内部的防尘结构能够在未插入公头时阻挡大部分浮尘进入接插件内部，减少长期使用后的接触故障。在实际选型应用中，这类接插件通常用于传输双声道模拟音频信号，部分同结构衍生型号还会集成麦克风触点，兼顾音频输出与麦克风输入的功能，内部的弹片触点分别对应左声道、右声道、接地、麦克风的信号通路，不同触点之间的绝缘距离满足安规要求，不会出现信号串扰的问题。设计建模过程中，需要重点关注插孔的内孔尺寸公差，要和标准3.5mm音频公头的尺寸做适配，公差带控制在合理范围内，保证不同厂商生产的标准公头都能顺利插入且接触可靠；

　　同时外壳的固定弹片与PCB焊盘的位置要精准对应，过炉焊接后能够形成可靠的接地连接，提升接插件的抗干扰能力；插脚的成型角度要保证插件时能够顺利穿过PCB的穿孔，不会出现插脚歪斜导致的插件困难、焊接虚焊问题。这类接插件的结构经过多年的市场验证，可靠性高、成本可控，是小功率音频信号传输场景下的首选接插件方案，建模时需要还原所有的结构细节，包括弹片的弯折弧度、绝缘基座的定位卡扣、外壳的铆接点位，才能保证后续结构设计时做干涉检查、装配模拟的准确性，避免实际生产组装时出现结构不匹配的问题。在设备装配环节，这款插座采用波峰焊工艺焊接到PCB上，不需要额外的固定结构，依靠两个侧固定脚和信号插脚的焊接点就能够提供足够的固定强度，满足日常使用过程中上千次插拔的强度要求，不会出现插座从PCB上脱落的问题。
