轻量化拓扑优化承载连接结构件

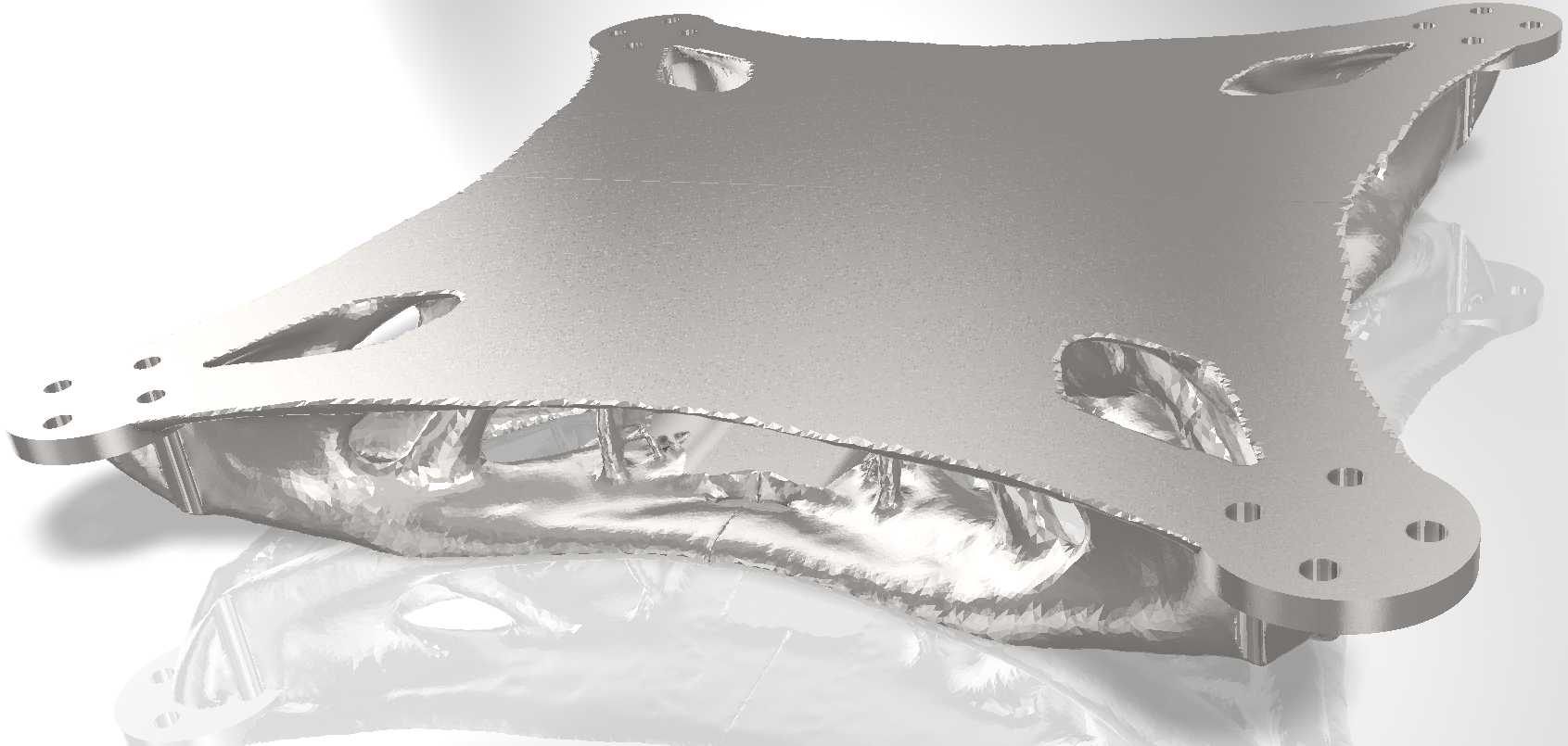

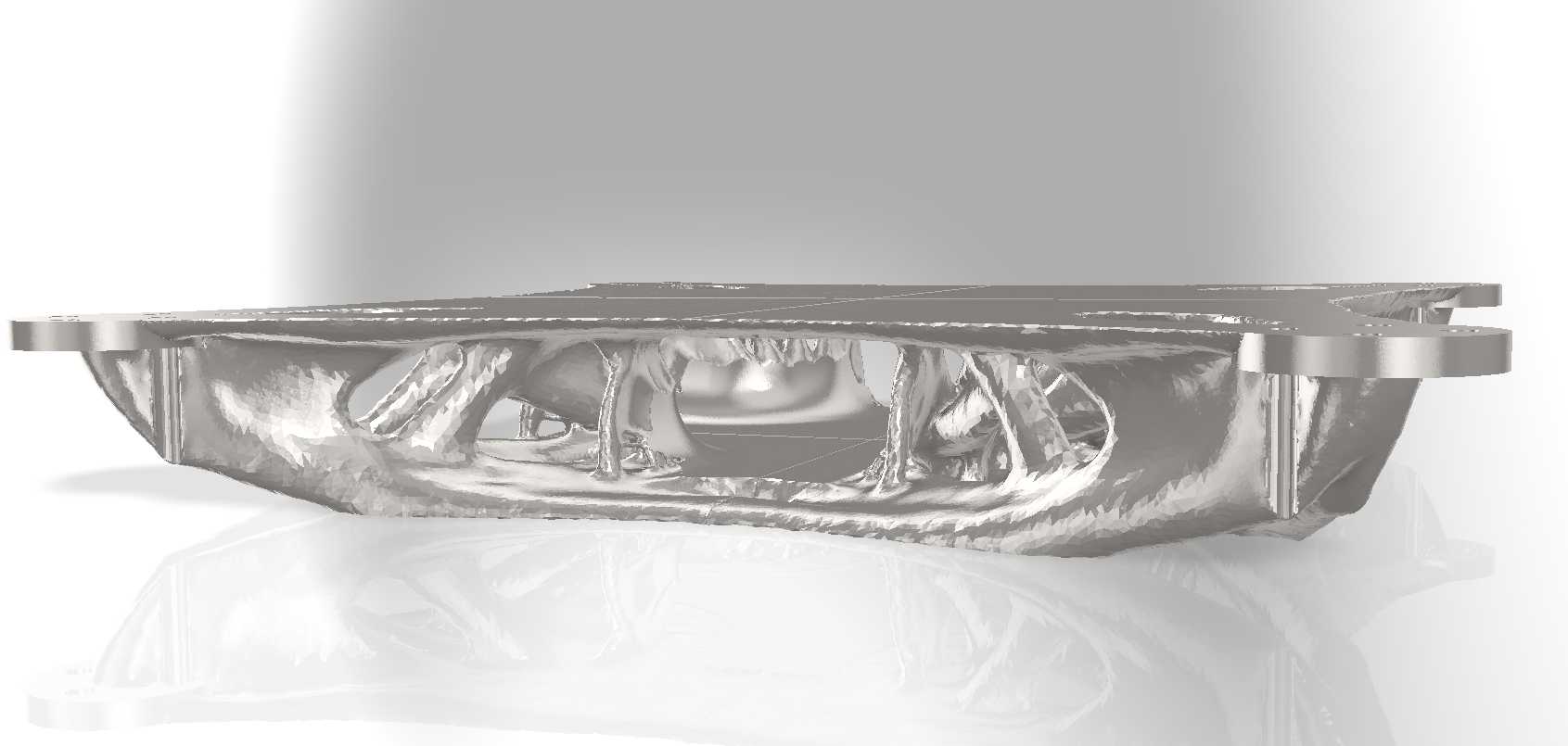

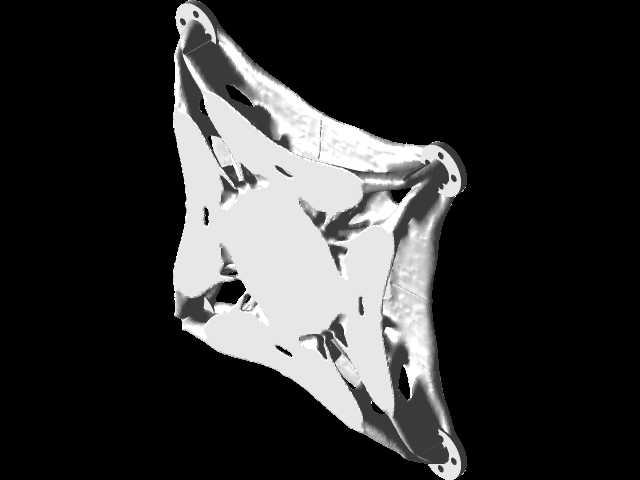

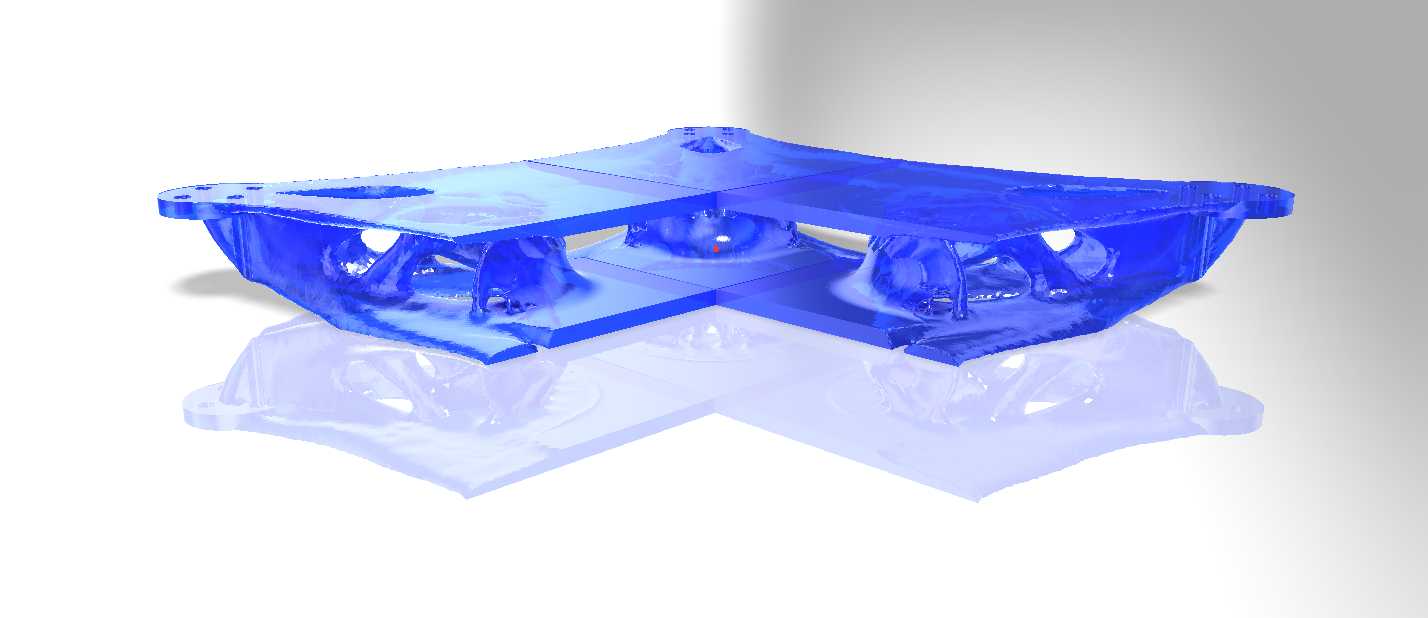

这类经过拓扑优化的承载连接结构，最早在航空航天、高端赛车领域率先落地应用，核心诉求是在给定的安装边界、载荷工况下，尽可能削减非必要的材料冗余，把单位重量的结构承载效率拉到最高。从结构形态来看，该构件采用对称式布局，四个边角预留了与配套基座对接的安装孔位，安装面做了平整化处理，能够保证装配时的贴合精度，避免因接触面不平整导致的应力集中问题。中间的承载区域完全按照应力传递路径生成材料分布，所有非主传力路径上的材料都被去除，形成了自然的镂空与加强筋结合的形态，相比同载荷等级的传统铣削实体结构，重量控制在极低水平，能够有效降低整体设备的自重负载。

在实际工程应用中，这类结构件常被用作精密设备的安装基座、移动载具的悬挂连接支架、自动化设备末端执行器的承载底座——尤其是在对运动部件重量敏感的场景下，结构减重能够直接降低驱动单元的负载，提升设备的动态响应速度，减少运动过程中的惯性冲击。设计过程中需要先明确构件的固定约束位置、各个方向的额定载荷大小、允许的最大变形量阈值，再通过迭代计算生成最优的材料分布形态，后续还要结合实际加工工艺做细节调整，比如针对增材制造工艺调整最小壁厚、添加必要的支撑避让结构，针对机加工工艺预留装夹定位基准，避免优化后的结构出现无法加工的问题。

从安装边界来看，该构件的整体外轮廓为规整的方形，对接孔位的位置度公差要求较高，装配时需要保证四个安装点的平面度误差在允许范围内，避免装配应力残留影响结构的实际疲劳寿命。结构表面的过渡区域全部采用大圆角顺滑过渡，不存在尖锐的直角转角，能够有效分散应力传递路径，避免交变载荷下的应力开裂问题。相比传统经验设计的等壁厚或者加强筋布局结构，这种拓扑优化生成的结构没有多余的材料浪费，每一处材料分布都对应实际的传力需求，在保证结构刚度、强度满足设计要求的前提下，实现了极致的减重效果，目前在高端装备、移动机器人、新能源载具领域的应用占比正在快速提升，能够帮助设计人员在严苛的重量限制下完成承载结构的设计目标。
