3D打印机机械床找平探测装置结构

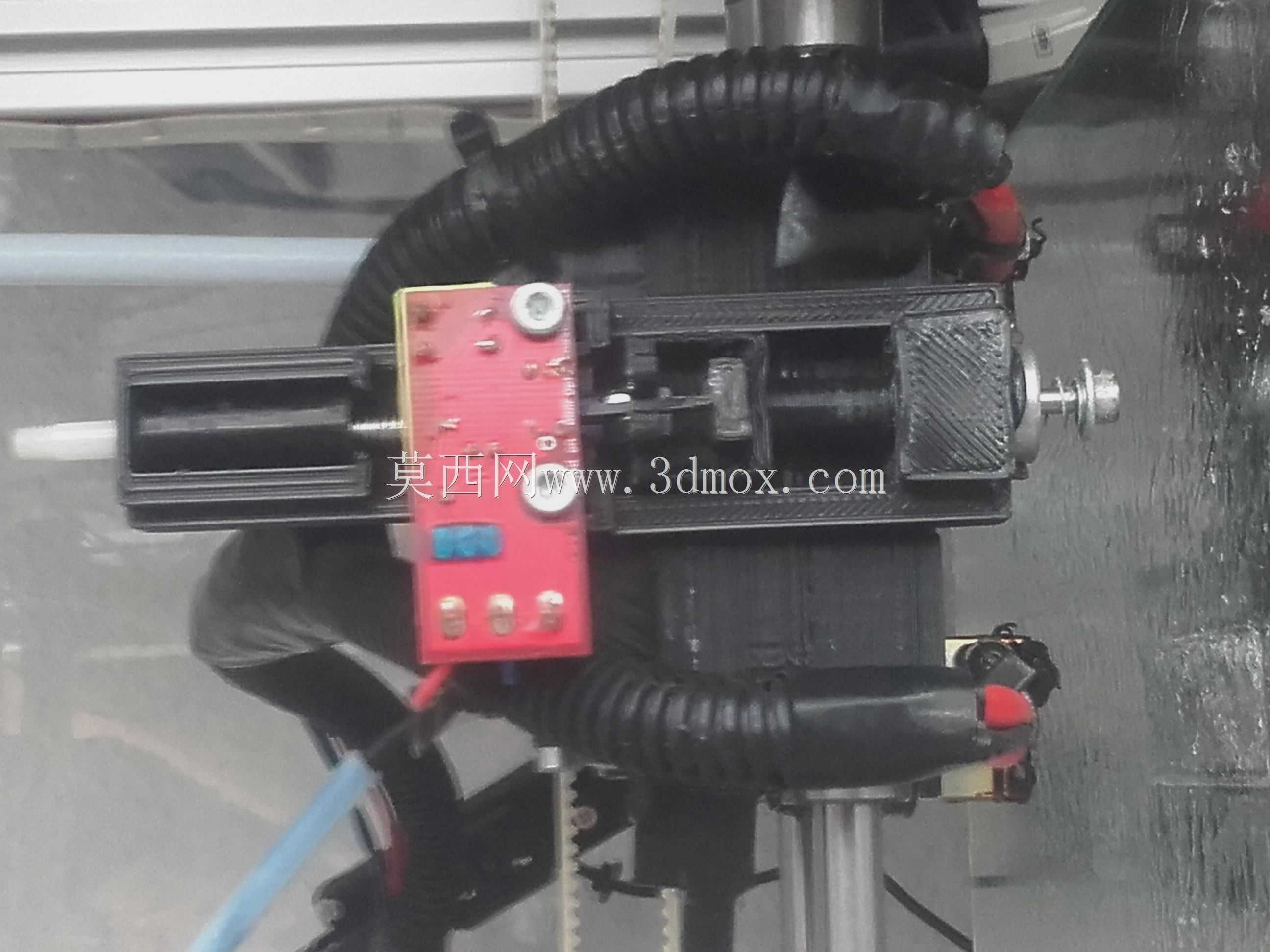

　　不需要对现有挤出机安装座做二次打孔改造，直接通过螺栓就能固定在热端侧方的安装位，整体外伸长度控制在42mm以内，安装完成后探测端最低点比喷嘴端面低1.2mm，不会在打印过程中与已打印的制件发生干涉，X、Y轴方向的运动边界也不会超出原有热端的运动行程范围，不需要重新调整设备的软限位参数。结构设计上，这套探测装置没有采用复杂的位移传感组件，核心触发逻辑依靠内置的滑动式顶针配合微动开关实现，探测端的接触顶针采用耐磨的硬质合金材质，接触平台表面时不会因为反复触碰产生磨损凹陷，顶针的滑动行程设置为3mm，足够覆盖普通桌面级3D打印机常见的0-2mm平台高度差范围，当喷嘴随运动轴移动到预设的探测点位时，Z轴缓慢向下进给，顶针先接触平台表面，在桌面级FDM3D打印设备的实际作业场景中，首层打印的附着效果直接决定整版制件的成型成功率，不少操作人员都遇到过平台倾斜、局部高度差过大导致的喷嘴刮蹭平台、耗材无法粘牢、首层厚度不均翘边等问题，这套机械床找平探测装置，就是为解决平台多点位高度数据采集需求设计的接触式触发结构，无需额外加装光学对射组件，依靠纯机械触发逻辑就能完成平台坐标点的高度探测，适配多数采用开源固件的龙门结构、十字轴结构桌面3D打印设备。从实际安装适配性来看，这套探测结构整体采用模块化集成设计，核心触发组件集成在一块标准尺寸的PCB安装基板上，基板预留了三个等距分布的M3固定孔位，孔位间距匹配市面上多数E3D兼容热端的安装支架孔距，

　　随着Z轴继续下压，顶针向内回缩触发内置的微动开关，固件接收到开关触发信号后立刻记录当前Z轴坐标，完成该点位的高度采集，之后Z轴抬升移动到下一个探测点，重复上述流程完成全平台多点位的高度数据采集后，固件会自动生成平台的高度补偿网格，在打印过程中根据不同点位的高度差实时调整Z轴进给量，保证整面平台的首层打印厚度一致。和常见的光学式找平探头相比，这套机械结构的探测装置对使用环境的要求更低，不会因为平台表面的颜色深浅、反光程度、残留耗材碎屑影响触发精度，哪怕平台表面贴了磨砂美纹纸、PEI贴膜，甚至有少量未清理的耗材残留，只要接触点的高度差在顶针行程范围内，都能稳定触发信号，不会出现光学探头常见的误触发、漏触发问题。

　　装置的走线也做了集成化考虑，信号输出端采用标准的3Pin杜邦接插件，直接对接主板上的Z轴限位接口即可，不需要额外增设信号放大电路，接线逻辑和普通机械限位开关完全一致，固件端只需要开启对应的自动调平功能、设置好探测偏移参数就能正常使用，对入门级改装用户也十分友好。从实际使用的工况适配来看，这套探测结构能承受打印过程中热端传导的持续温度，安装位距离热端加热块的距离保持在15mm以上，配合自然风冷就能让PCB板上的元件工作温度保持在合理范围，不会因为长期高温烘烤出现元件失效、接线老化的问题，触发顶针的复位采用内置的微型压缩弹簧，弹簧弹力经过调校，既不会因为弹力过大顶推平台导致平台位移，也不会因为弹力过小出现顶针回缩卡顿、复位不及时的问题，

　　反复触发寿命能满足上万次的探测需求，覆盖设备全生命周期的调平使用需要。在实际的打印作业流程中，操作人员只需要在每次更换平台贴膜、调整平台锁紧螺丝后运行一次自动调平流程，整套探测流程耗时不到两分钟，就能完成33或者44网格点的高度采集，相比传统的手动A4纸调平方式，大幅降低了调平操作的技术门槛，哪怕是没有设备调试经验的新手用户，也能通过这套装置获得均匀一致的首层打印效果，减少因为调平不当导致的耗材浪费、打印失败问题。结构的运动部件都做了防尘设计，顶针和滑动外套之间采用间隙配合，配合少量润滑脂就能长期保持顺畅滑动，打印过程中产生的少量PLA、PETG耗材碎屑不会进入滑动缝隙造成卡滞，日常维护只需要定期擦拭顶针端部的附着碎屑即可，不需要做复杂的拆解保养。
