JTechPhotonics激光模块可拆卸适配结构

　　在桌面级数控加工与增材制造设备的功能拓展场景中，不同功能加工头的快速切换一直是小批量试制、创客工坊场景下的高频需求，这款适配结构正是针对JTechPhotonics系列激光加工模块与现有CNC运动平台的安装匹配问题设计，解决了原有设备更换加工头时需要反复拆装走线、重新校准同轴度的痛点。从实际应用场景来看，不少桌面级CNC设备用户会在同一台机床上切换不同作业功能，比如完成硬质材料的铣削加工后，需要换装激光模块完成薄材切割、表面打标作业，传统的安装方式需要将激光模块通过多组螺丝直接固定在Z轴滑台的原有安装位上，不仅拆装步骤繁琐，多次拆装后还容易出现螺丝滑牙、安装基准偏移的问题，每次换装都需要重新调整激光焦点与主轴的同轴位置，

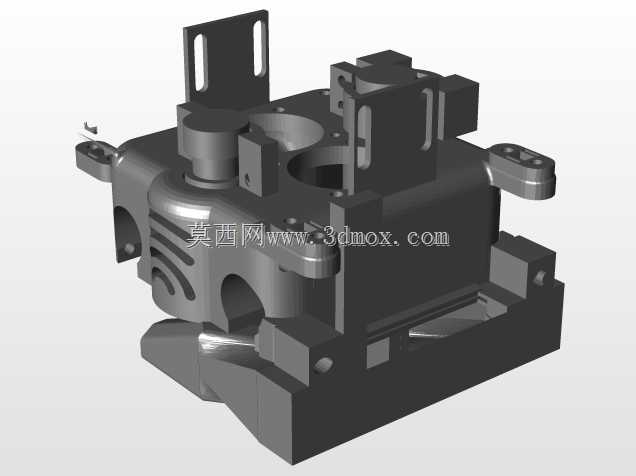

　　反复对刀校准会占用大量有效作业时间，对于需要频繁切换加工工艺的用户来说，这种非生产时间的损耗会直接拉低小批量加工的整体效率。这款适配结构采用分体式可拆卸设计思路，整体分为固定基座与快装卡座两部分，固定基座通过标准紧固件预装在CNC设备的Z轴滑台安装面上，安装时一次性完成基座与运动轴的平行度、同轴度校准，后续更换激光模块时仅需操作快装卡座的锁紧结构即可完成模块装拆，无需重新校准基准位置，单次换装时间可以压缩到十秒以内，大幅减少工艺切换的辅助时长。在功能特性设计上，适配结构预留了激光模块的走线槽位，模块的供电线、信号线可以顺着卡座侧边的走线卡扣排布，避免设备运动过程中线缆与传动结构、加工区域发生干涉，同时卡座上设计了微调顶丝结构，安装激光模块时可以通过顶丝微调模块的俯仰角度与水平偏移，保证激光出光方向垂直于加工工作台面，焦点位置精准落在预设的加工平面上，避免出现切割深度不均、打标线条虚焦的问题。从安装边界尺寸来看，固定基座的安装孔位完全匹配常见桌面CNC设备Z轴滑台的标准孔距，不需要对原有设备的滑台结构进行打孔、切削等二次改装，用户拿到适配结构后可以直接利用原有螺丝完成基座固定，不会破坏原有设备的结构完整性；快装卡座的内轮廓尺寸完全贴合JTechPhotonics对应型号激光模块的外壳尺寸，装配后模块与卡座之间无多余旷量，设备高速运动过程中不会出现模块晃动、位移的情况，能够保证加工过程中的位置精度。在实际加工工况下，

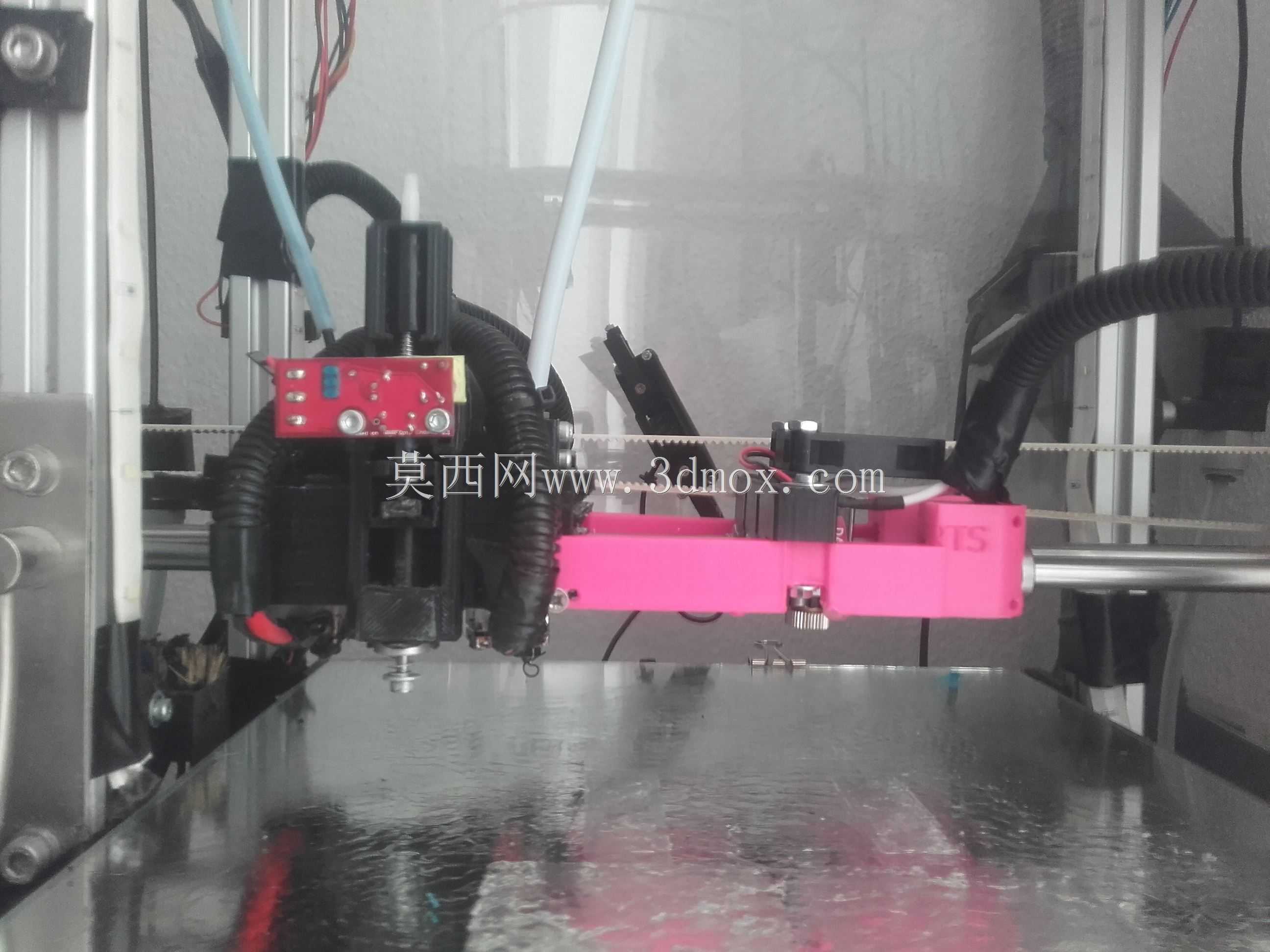

　　这款适配结构需要承受Z轴快速往复运动带来的惯性冲击，因此结构设计时在安装受力位置做了加厚处理，同时在卡座与激光模块的接触面上设计了防滑纹理，增大接触摩擦力，避免长期使用后锁紧结构松动导致模块下坠。此外，适配结构的下方预留了足够的避让空间，不会遮挡激光的出光路径，也不会与加工台面上的工件、夹具发生碰撞，当激光模块作业时产生的少量热量可以通过卡座与金属基座的接触面传导到Z轴滑台上，辅助模块散热，延长激光模块的连续工作时长。对于同时具备3D打印与CNC加工功能的复合设备来说，这款适配结构也可以兼容安装，用户在切换挤出头与激光模块时同样可以借助这套快拆结构完成快速换装，不需要针对不同功能头单独设计安装支架，降低了多功能复合设备的改装成本。

　　在结构细节处理上，所有边角位置都做了倒角处理，避免安装操作时划伤手部，锁紧结构采用外露式扳扣设计，用户不需要借助额外工具，徒手即可完成锁紧与释放操作，在工坊现场作业时即便手上沾有少量切削液、加工粉尘，也能顺利完成模块拆装操作，不会因为结构过小、操作位置隐蔽导致换装困难。适配结构的整体厚度控制在较低范围内，不会过多占用Z轴的有效行程空间，安装后Z轴的可加工高度损失控制在极小范围内，不会影响原有设备对较高工件的加工能力，这一点对于桌面级设备本身行程有限的特性来说尤为重要，不少改装配件因为结构设计冗余导致设备行程大幅缩水，反而影响了原有功能的使用，这款适配结构在设计时充分考量了行程占用问题，在保证结构强度的前提下尽可能压缩自身厚度，最大化保留设备原有加工行程。
