集成激光切割功能的定制FDM复合加工设备

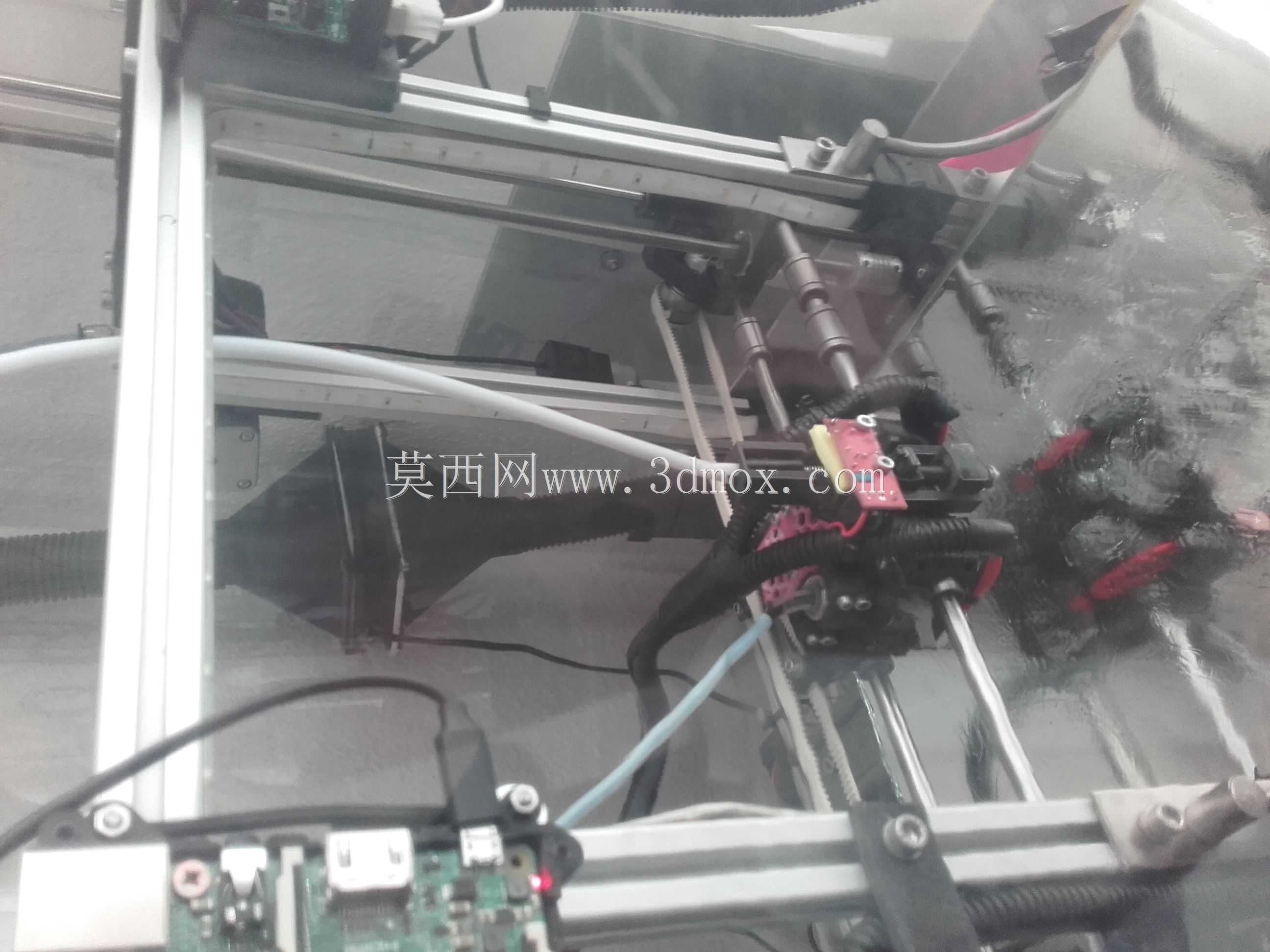

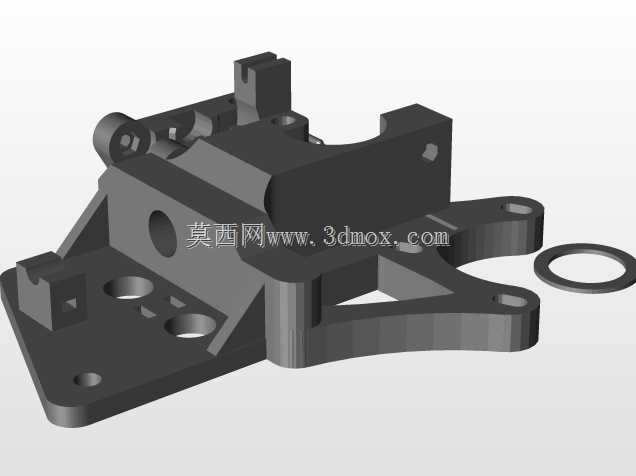

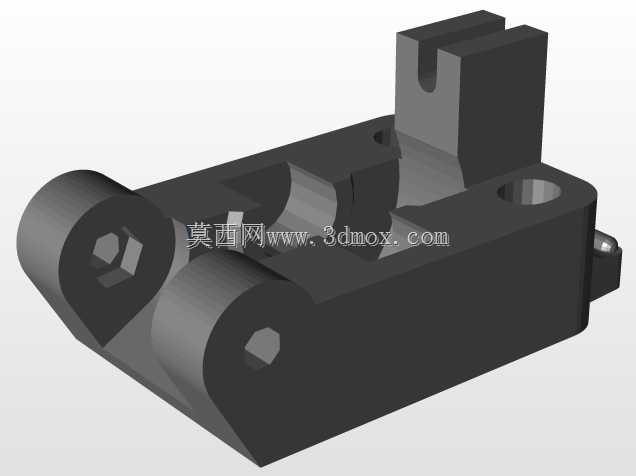

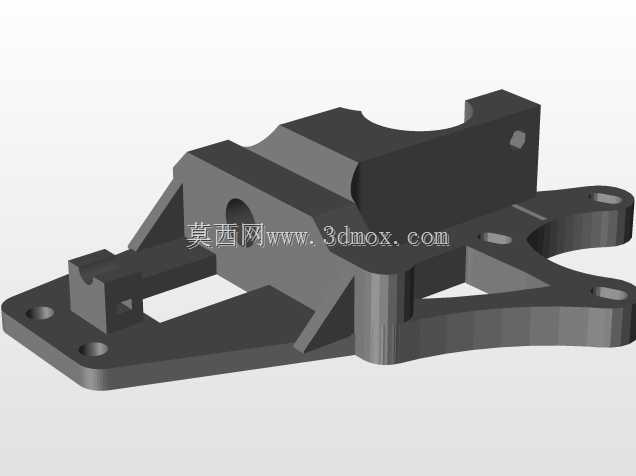

　　这款复合加工设备是在成熟的开源FDM 3D打印架构基础上做的功能拓展设计，核心思路是在不破坏原有3D打印成型能力的前提下，集成低功率激光数控切割功能，让单台设备同时具备增材制造与薄材裁切的加工能力，覆盖小批量手板制作、创客项目加工、教学实训场景里的多工序需求，不用在多台设备间反复转移工件，减少装夹定位带来的误差。从结构布局来看，设备保留了原架构的X/Y轴十字运动滑台，Z轴升降成型平台的基础运动逻辑，激光切割模块采用侧挂快装结构设计，没有占用打印头的安装位，也没有改动原有挤出机的进料与冷却管路，两个功能模块的运动路径做了硬限位互锁，切换功能时不需要重新校准整机运动原点，只需要更换对应功能的执行端，

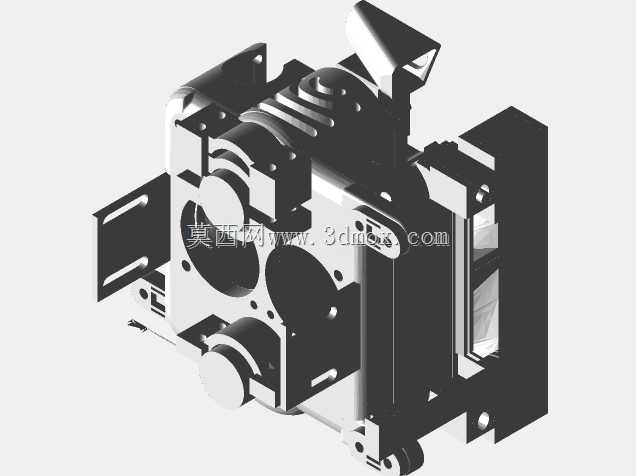

　　触发对应的限位开关就能自动切换加工参数组，避免误操作导致的设备碰撞。机械床身找平探头是独立加装的辅助功能模块，安装在X轴滑台的侧端预留孔位，探头采用接触式触发结构，测量行程覆盖整个成型平台的9个校准点位，每次启动加工前可以自动完成平台平面度检测，自动补偿Z轴零点偏移，不管是打印PLA、ABS这类常见耗材，还是切割薄木片、亚克力板、卡纸这类激光加工材料，都能保证加工头与工件表面的间距一致，避免出现打印首层粘不住、激光切割深度不均的问题。CNC可拆卸模块的连接结构采用定位销加手拧螺丝的固定方式，模块本身集成了独立的散热风道与激光防护挡板，不需要额外接线，插接到预留的航空插头就能完成电气连接，拆卸后可以收纳到设备侧端的储物槽里，

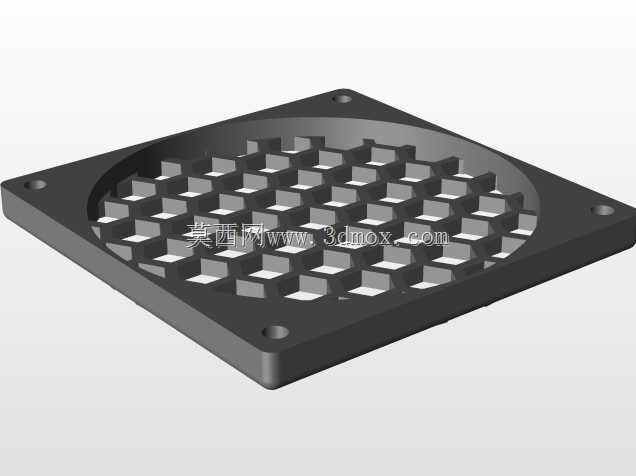

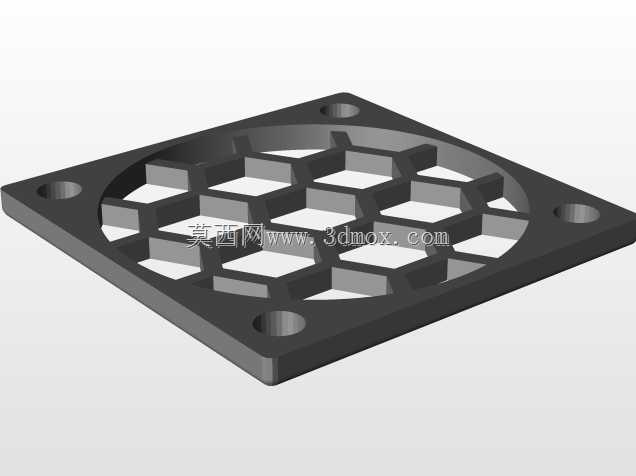

　　不会因为加装模块额外占用过多桌面空间。塑料外壳采用分片式设计，所有拼接位都做了卡扣定位，不需要额外打胶就能完成组装，外壳上预留了散热格栅、观察窗与操作按键的开孔，同时在激光工作区域的观察位加装了滤光镜片，避免激光反射灼伤操作人员的眼睛。设备的安装边界参考原机型的桌面放置尺寸设计，整体占地面积不超过0.12平方米，整机重量控制在12kg以内，不需要额外的承重工作台，普通的办公桌面就能放置使用，运动部件的走线全部采用拖链收纳，避免长期往复运动导致的线材磨损，所有传动部位都预留了润滑注油孔，日常维护不需要拆解整机外壳，就能完成传动部件的保养作业。在实际加工场景中，做结构手板时可以先用3D打印功能制作主体结构件，

　　再切换激光模块切割薄材做外壳蒙皮、定位垫片这类零件，整个加工过程不需要重新建模对位，直接在同一套坐标系下完成多工序加工，对于小批量定制化的零件加工，能大幅缩短从设计到成品的制作周期，也降低了小型工作室的设备采购成本，不需要单独购置3D打印机和小型激光切割机两台设备。设备的运动参数做了匹配双功能的调校，3D打印模式下保持原有的低速高扭矩输出，保证挤出送料的稳定性，激光切割模式下自动提升X/Y轴的移动速度，匹配激光切割的快速走刀需求，两种模式的参数切换是自动完成的，不需要操作人员手动修改运动参数，降低了功能切换的操作门槛。
