可3D打印开合式球形音乐盒外壳结构

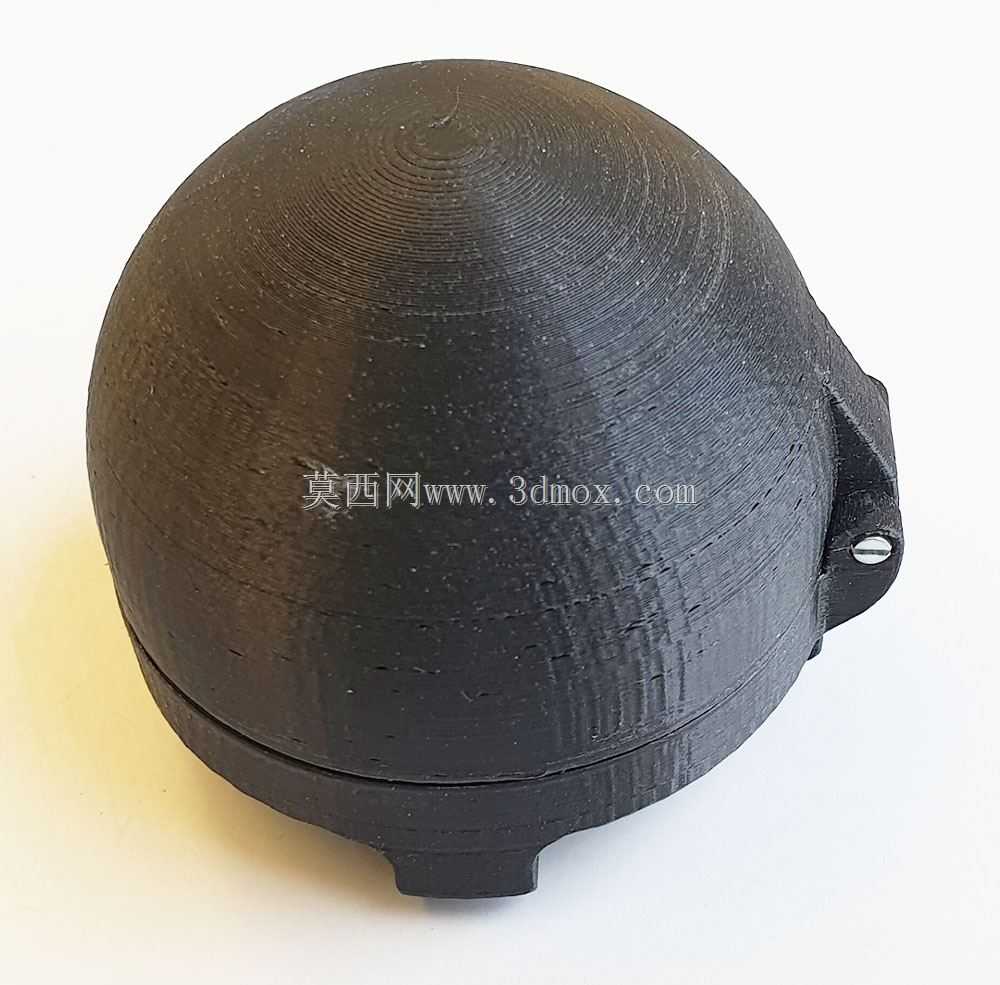

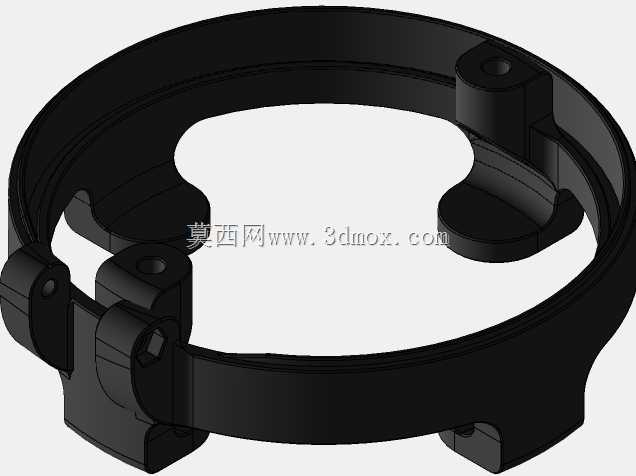

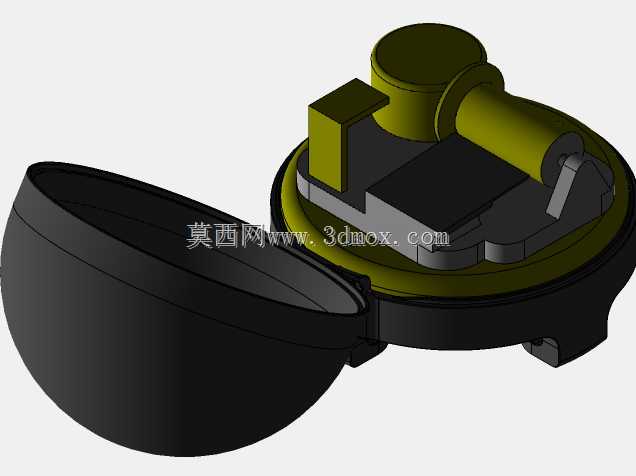

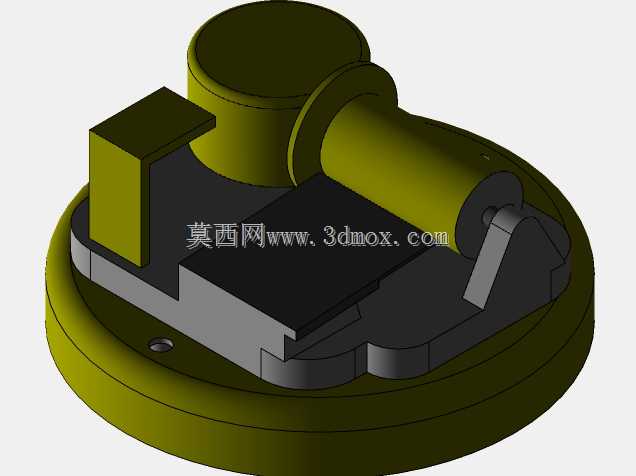

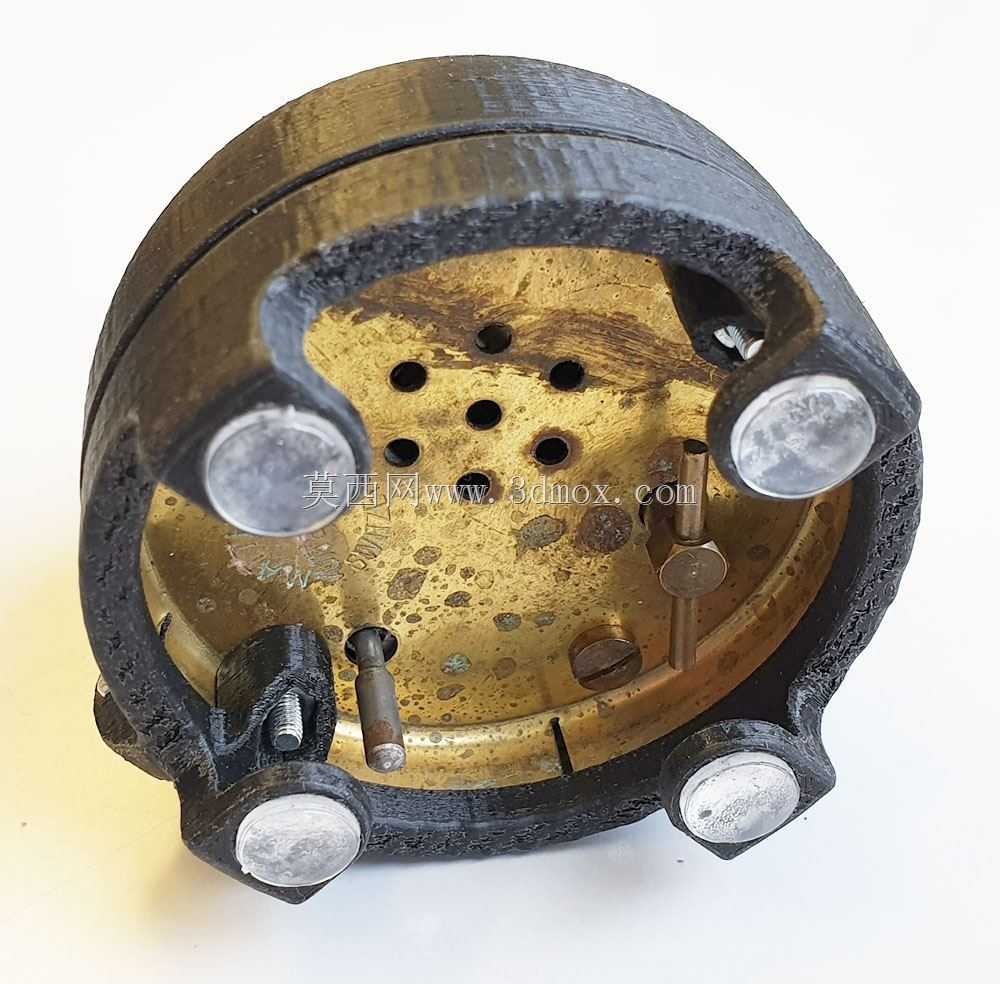

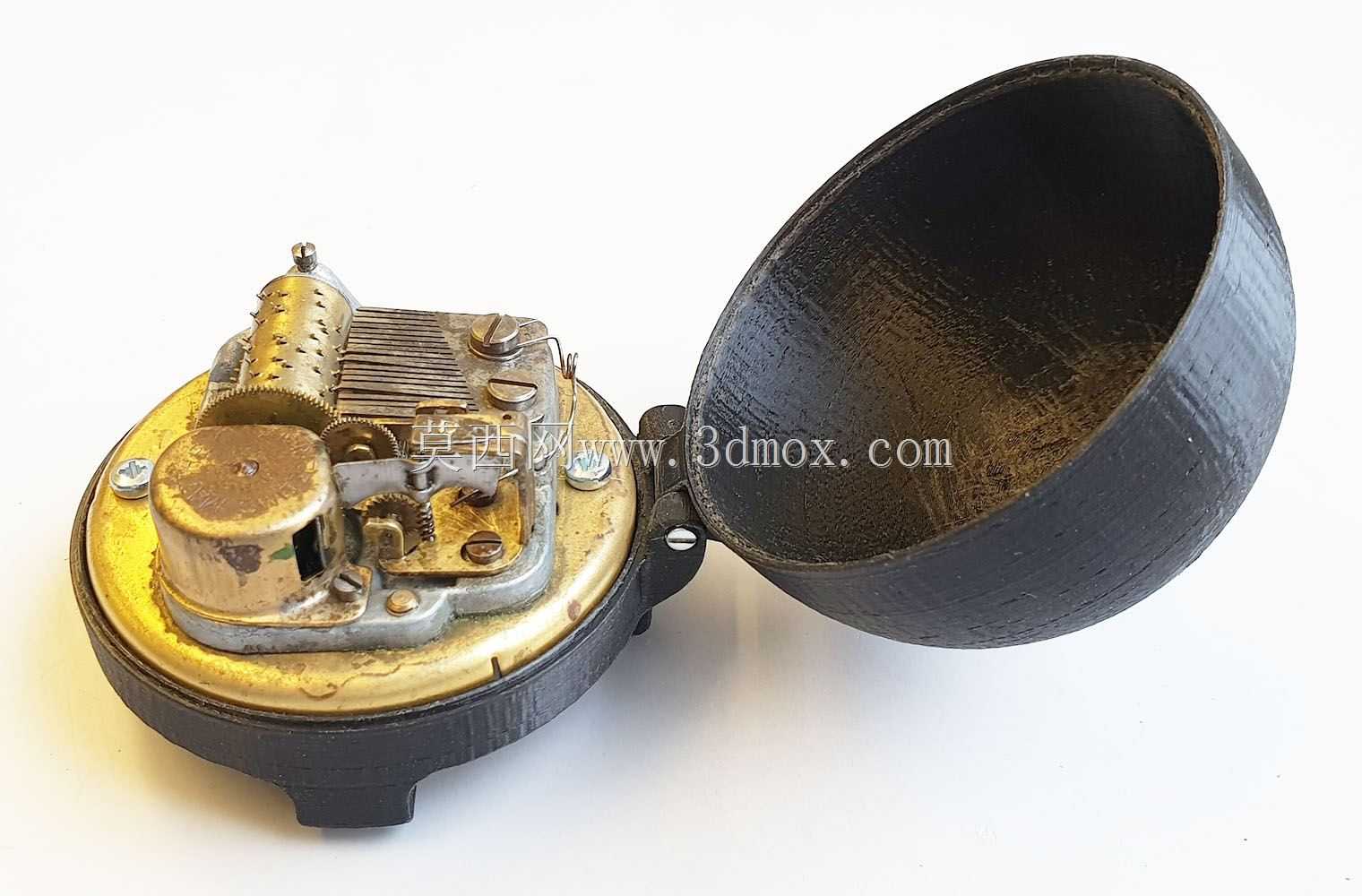

　　这款开合式球形音乐盒外壳，在文创礼品、桌面摆件、DIY手工制作场景中有着广泛的适配空间，既可以作为八音盒机芯的承载壳体，也能单独作为小型收纳容器存放耳钉、回形针等微型物件，适配常规市售的18音标准发条音乐盒机芯安装需求。从结构设计逻辑来看，整体采用上下对开的半球形闭合形态，下半部分为机芯安装基座，上半部分为可翻转开启的球形罩壳，基座与罩壳之间通过侧边的铰接结构实现0-120度的开合角度限位，避免开启角度过大导致罩壳与基座发生磕碰干涉。基座部分的内部型腔做了分区设计，对应音乐盒机芯的发条旋钮、音筒、音板、阻尼齿轮组的安装位置预留了定位凸台与卡扣位，不需要额外螺丝固定就能将机芯牢牢卡装在基座内部，基座底部预留了三个均匀分布的支撑脚，

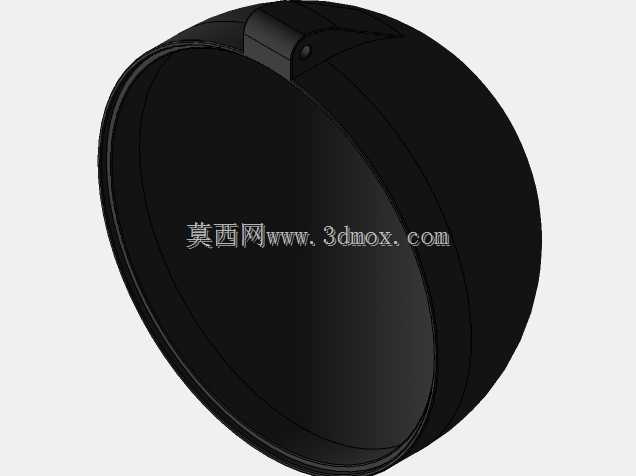

　　每个支撑脚的底面做了0.2mm的平面度公差预留，保证放置在桌面时不会出现晃动，同时支撑脚的高度预留了3mm的间隙，方便手指抠住罩壳边缘完成开启动作。罩壳部分采用薄壁半球形结构，壁厚均匀控制在1.8mm，既满足FDM、光固化3D打印的最小壁厚要求，避免打印过程中出现翘曲、填充不足的问题，也能保证闭合后整体的结构强度，不会因为轻微挤压发生变形。铰接位置的转轴采用一体化设计，不需要额外加装金属销轴，转轴与轴孔之间预留了0.15mm的配合间隙，既保证转动时的顺滑度，也不会因为间隙过大出现开合松垮的问题，转轴位置做了R1.2的圆角过渡，避免3D打印时出现应力集中导致的层间开裂。基座外侧的轮廓做了与半球罩壳匹配的止口结构，

　　止口的配合高度为2mm，配合间隙预留0.1mm，保证罩壳闭合后能够与基座精准对齐，不会出现错位缝隙，同时止口位置做了15度的导向斜角，方便闭合时的对位操作。从安装边界尺寸来看，整体闭合后的球形外径为86mm，基座总高度为32mm，罩壳开启后的最大总高度为118mm，基座内部的机芯安装型腔尺寸为58mm52mm22mm，能够兼容绝大多数市售的标准小型音乐盒机芯，发条旋钮的伸出孔位预留了直径8mm的通孔，位置对应基座侧面的中心位置，不需要额外调整机芯位置就能让发条旋钮从孔位中伸出，方便上弦操作。在设计过程中充分考虑了3D打印的工艺特性，所有的加强筋、定位凸台的厚度都控制在1.2-1.8mm之间，避免出现壁厚差过大导致的打印收缩变形，

　　所有的内角位置都做了R0.8以上的圆角处理，外角位置做了R0.5的圆角，既提升了握持时的手感，避免尖锐边角划伤手指，也能减少3D打印时的支撑需求，除了罩壳内部的半球形曲面需要添加少量易剥离支撑外，其余结构都可以实现无支撑打印，大幅降低打印后的后处理工作量。基座表面的功能分区做了明显的结构区分，机芯安装区域的周边预留了1.5mm高的挡边，既可以对机芯起到限位作用，也能在机芯运转时减少杂音向外传递，提升音乐播放时的音质表现。罩壳的内壁做了光滑曲面处理，没有多余的加强筋结构，既可以减少打印时的支撑材料消耗，也能避免内部结构在开合时与机芯发生碰撞，同时光滑的内壁也方便后续进行喷漆、电镀等表面后处理操作，满足不同的外观定制需求。这款结构在实际使用中，除了作为音乐盒外壳使用外，也可以根据需求更换内部的承载模块，比如加装小型LED灯组做成星空投影灯，或者加装香薰棉片做成车载香薰容器，结构的拓展性较强，铰接结构的阻尼感经过优化，开启到任意角度都能保持稳定停留，不会出现自动闭合的问题，适合作为个性化定制的文创产品基础结构使用。
