带弹簧负极蓄电池触点结构设计

　　在小型储能供电、便携电子设备、后备电源模块的结构设计中，电池触点的接触可靠性直接决定整套供电回路的工作稳定性，带弹簧的负极蓄电池触点是这类场景里应用极广的导电连接部件，区别于固定式硬接触结构，这类带弹性补偿的触点能适配电池生产的尺寸公差、设备长期使用后的结构形变、以及不同工况下的装配间隙波动，避免出现接触虚接、压降过大、供电瞬断等常见工程问题。

　　从实际功能逻辑来看，这个触点的核心作用是在蓄电池负极与设备供电回路之间建立低电阻的导电通路，同时依靠弹簧的弹性形变提供持续稳定的接触正压力，既保证电池装入时的顺畅导向，又能在设备受到振动、冲击的使用场景下，始终保持接触端面与电池负极壳体的紧密贴合，不会因为瞬时的位置偏移出现断电故障。很多手持通讯设备、便携检测仪器、户外小型供电装置的供电故障，根源都在于触点接触压力不足，尤其是负极作为公共接地端，一旦接触电阻波动，很容易引发电路信号干扰、供电电压不稳等连锁问题，这类带弹簧的触点结构就是针对这类痛点做的针对性设计。

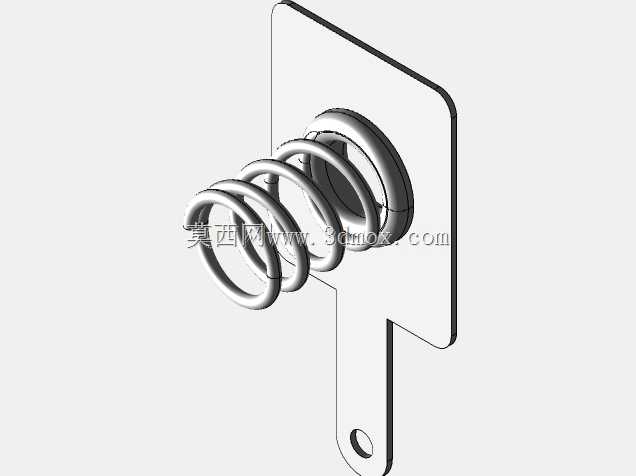

　　设计这类触点的时候，首先要拆分两个核心功能单元：一是固定安装的基座片体，二是提供弹性压力的螺旋弹簧接触端。基座部分采用带安装孔的片状结构，其中平直的主片体用来贴合设备内部的安装基面，延伸出的带孔支耳用来穿设螺丝或者定位柱，实现整个触点在设备壳体内的位置固定，安装边界需要匹配设备内部电池仓的预留空间，主片体的轮廓不能超出电池仓侧壁的限位范围，避免和电池正极结构、周边其他电路元件发生短路干涉。基座的厚度选择要兼顾导电性能和结构强度，既要保证大电流通过时不会出现过热压降，又要在螺丝锁紧固定时不会发生翘曲变形，影响接触端面的平行度。

　　弹簧部分的设计是整个触点的核心，螺旋弹簧的一端和基座上的环形凸台做固定连接，保证弹簧受力时不会出现径向偏移，弹簧的自由长度要大于电池装入后触点到电池负极的静态距离，这样电池装入后弹簧会产生预设的压缩量，这个压缩量对应的弹力需要控制在合理区间：弹力过小无法提供足够的接触压力，容易出现接触不良；弹力过大则会增加电池装入时的阻力，甚至长期挤压电池壳体造成电池外壳凹陷、内部结构损伤。弹簧的圈径、线径参数需要匹配通过的额定电流，通常这类小容量蓄电池配套的触点，弹簧线径选择要兼顾弹性和导电能力，弹簧的端面要做磨平处理，保证和电池负极接触时是环形面接触，而不是点接触，降低接触电阻的同时减少长期使用后的接触磨损。

　　从安装适配的角度来说，这类触点的整体安装高度要和电池仓的深度尺寸匹配，当电池按照设计位置完全装入仓体时，弹簧的压缩行程要处于最佳工作区间，既不能压并圈失去弹性，也不能压缩量不足导致压力不够。基座上的定位支耳位置要和设备壳体上的安装柱精准对应，装配时可以快速定位，不需要额外调整位置，适合批量生产时的快速组装。另外整个触点的导电部分都要做表面镀层处理，通常是镀镍或者镀锡，提升抗氧化能力，避免长期在潮湿或者温差变化大的环境下使用时，接触表面生成氧化层导致接触电阻升高。

　　在实际选型应用的时候，需要根据配套蓄电池的尺寸、设备的工作振动等级、回路的额定工作电流来调整弹簧参数和基座尺寸，比如应用在户外便携通讯设备上的触点，需要适当提高弹簧的初始压力，应对移动过程中的持续振动；应用在固定安装的后备电源模块上的触点，则可以适当降低弹簧压力，减少电池长期受压的结构负载。这类触点的结构看似简单，但是每一处尺寸细节都直接影响供电可靠性，建模过程中需要重点验证弹簧压缩过程中的运动干涉、安装后的位置公差、接触端面的平行度，确保装配后能稳定实现导电连接功能，不会出现结构上的干涉或者功能上的失效。
