蓄电池正极接触弹片结构设计

　　这款正极接触件主要应用在小型便携储能设备、手持通讯终端、后备电源模块的蓄电池仓内部，承担电池正极与设备供电回路之间的导电连接功能，是电池供电链路里不可缺少的基础导电部件。在实际设备运行过程中，这类触点需要长期承受电池装配时的挤压形变，同时要保证接触电阻稳定在毫欧级区间，避免大电流放电时出现接触点发热、压降过大的问题，尤其是在设备存在跌落、振动的使用场景下，触点的结构可靠性直接决定了设备供电的连续性。

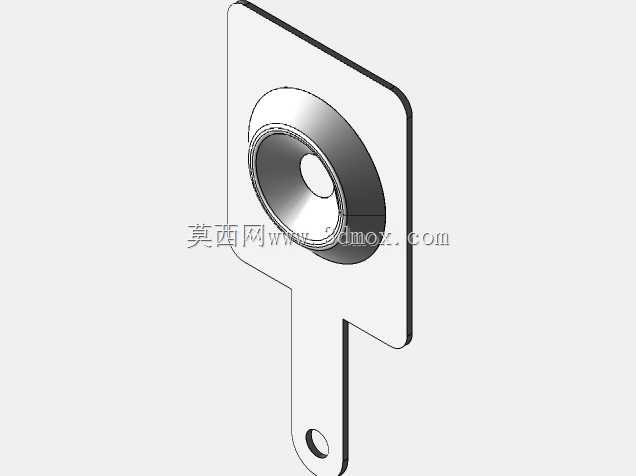

　　从结构设计逻辑来看，该触点采用带安装尾柄的一体式冲压成型方案，主体接触区域设计为内凹的球面沉孔结构，这种结构可以完美适配蓄电池正极的凸形柱头，在电池装入仓体时，球面结构能够自动对中正极柱头，避免因装配公差导致的接触偏斜、接触面积不足问题。接触区域的环形接触面做了圆滑过渡处理，没有尖锐棱角，既可以防止装配时刮伤电池正极的镀镍层，也能在长期挤压接触过程中减少镀层磨损，延长触点的使用寿命。触点的基板部分采用平直片状结构，背面为平整安装面，可以直接贴合在电池仓的绝缘安装壁上，不需要额外的定位凸台就能保证安装平整度，降低了电池仓壳体的注塑成型难度。

　　安装边界方面，尾柄部分设计有圆形定位孔，安装时可以通过壳体上的定位柱先做预固定，再通过尾柄端部的焊盘或者接线端子连接设备内部的供电导线，定位孔的位置精度控制在±0.05mm范围内，能够保证触点安装后接触球面的中心与电池正极柱头的中心同轴度偏差不超过0.1mm，避免出现单边接触的情况。触点整体的厚度根据额定通流能力选择，常规5A以内的放电场景下采用0.3mm厚的锡青铜带材冲压成型，接触区域经过局部退火处理，保证装配挤压时具备合适的弹性形变余量，不会因为反复拆装电池出现塑性变形导致接触压力下降。基板边缘做了折边处理，提升了薄片零件的整体刚性，避免在运输、装配过程中出现零件弯折变形的问题。

　　在实际选型应用中，这类触点不需要额外加装弹簧等辅助弹性零件，依靠自身板材的弹性就能提供稳定的接触压力，相比弹簧顶针式的接触结构，零件数量更少，装配工序更简单，整体成本更低，非常适合大批量生产的民用通讯类电子产品、小型储能灯具、便携检测设备使用。设计过程中需要重点控制接触球面的深度，深度过浅会导致电池装配后接触压力不足，容易出现断电问题；深度过深则会导致电池正极柱头卡入过深，拆卸电池时出现卡滞，甚至刮落电池正极的镀层碎屑，造成电池仓内部短路隐患。同时触点表面的镀层选择也需要匹配应用场景，常规常温环境下采用镀镍处理即可满足导电和防氧化要求，在高湿、盐雾的使用环境下则需要选择镀金或者镀锡铈合金的镀层方案，避免长期使用后接触表面氧化导致接触电阻上升。

　　从三维建模的角度来看，这类冲压件的建模需要重点关注板材厚度的均匀性，所有折弯区域都要预留合理的折弯内R角，避免出现直角折弯导致的应力集中问题，同时接触球面的成型需要模拟实际冲压工艺的形变趋势，保证建模数据与实际冲压成型后的零件尺寸一致，减少后续开模试模的调整次数。安装尾柄的长度需要根据电池仓内部的走线空间确定，既要保证接线操作有足够的操作空间，也要避免尾柄过长挤占电池的安装空间，导致电池无法完全装入仓体。
