6.35mm规格双声道音频接插件结构设计

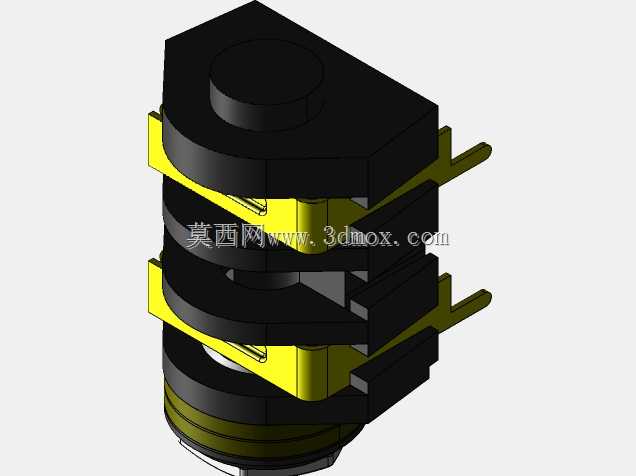

　　日常接触到的专业音频设备里，6.35mm规格的大三芯接插件始终占据着不可替代的位置，从舞台调音台的输入输出端口，到专业功放、电声乐器的接口，再到工业音频通讯设备的外接端口，这类接插件的接触可靠性、结构耐用性直接决定了信号传输的稳定性。本次拆解建模的这款CL1308G型号插座，就是针对板载安装场景优化的双声道6.35mm接插件，建模过程中完整还原了其内部叠层接触结构、绝缘隔层设计以及板载固定引脚的全部细节，能直接用于PCB布局的干涉校验、整机结构的装配模拟。

　　从实际应用场景来看，这类插座不同于消费级电子设备常用的3.5mm音频接口，它的接触弹片厚度更大、插拔锁紧力设计更合理，能够承受频繁插拔的使用强度，常见于需要长期固定安装、使用环境存在一定振动的专业设备中，比如工业调度台的通讯手柄接口、广播设备的外接音频端口、专业音频测试仪器的信号输入口，甚至部分老式工业通讯设备的耳机接口也会采用这类规格的接插件。建模时特意还原了其分层式的内部结构：黑色的绝缘基座采用耐高温的工程塑料材质，将三组接触弹片完全隔离开，避免不同声道信号之间出现串扰；两层黄色的接触弹片分别对应左右声道的信号传输，最底层的弹片则负责接地屏蔽，弹片的弯折角度、接触凸点的位置都严格按照实物测绘尺寸还原，确保模拟插拔时的接触行程和实际产品完全一致。

　　在安装边界的设计上，这款插座采用卧式板载安装结构，两个固定引脚从基座侧方伸出，焊接到PCB板上之后能够提供足够的固定强度，避免插头插拔时的作用力直接作用在信号引脚上导致焊盘脱落。建模时完整保留了引脚的宽度、厚度以及伸出长度，还有基座底部和PCB板接触的定位凸台结构，结构工程师在进行PCB布局时，可以直接调用这个模型进行开孔位置的标注、焊盘尺寸的匹配，不需要再额外测绘实物尺寸。插座的前端接口部分做了导向倒角设计，插头插入时能够自动对正，不会出现插偏导致弹片变形的问题，接口外圈的金属屏蔽层和接地弹片连通，能够有效隔绝外界的电磁干扰，保证弱音频信号传输过程中的信噪比。

　　从设计思路的角度拆解这款产品，能发现很多针对工业使用场景的细节优化：比如绝缘基座的分层卡扣结构，不需要额外的紧固件就能把多层弹片和绝缘隔层固定在一起，装配效率更高，同时多层叠合的结构也让整体基座的抗冲击强度更好，即使受到外力挤压也不容易出现开裂变形；弹片的材质选用弹性优异的铜合金，表面做了镀金处理，长期使用也不会出现氧化导致的接触不良问题，建模时虽然没有还原表面处理层的厚度，但弹片的形变行程、接触压力对应的结构尺寸都做了精准还原，在做装配模拟时可以直接验证插头插入后弹片的形变范围是否在材料的弹性极限内，避免设计出的弹片出现塑性变形导致接触失效。

　　很多结构工程师在做音频类设备设计时，往往会忽略接插件模型的精准度，随便找个近似尺寸的模型代替，等到打样的时候才发现安装孔位不对、插头插入后和外壳干涉，或者弹片位置和PCB走线冲突，这类问题在后期整改时往往需要修改模具或者调整PCB布局，浪费大量的时间和成本。这个精准还原的模型把所有装配相关的尺寸都做了校验：包括插座整体的高度、宽度，引脚的间距，接口中心距离安装面的高度，还有插头插入后露出基座的长度，所有和装配相关的边界尺寸都和实物一致，不管是做整机外壳的开孔设计，还是PCB的布局布线，都可以直接参考模型尺寸，不需要反复核对实物参数。另外模型也还原了插座尾部的焊接引脚结构，每个信号引脚的长度、焊盘对应的位置都清晰呈现，硬件工程师在做PCB封装设计时也能直接参考，避免出现焊盘尺寸不匹配导致的焊接不良问题。

　　在实际的设备维护场景中，这类插座也是常见的易损件，频繁插拔或者暴力操作容易导致内部弹片变形、基座开裂，有了精准的三维模型之后，维修人员也可以提前根据模型尺寸准备替换配件，不需要拆机测量就能确认配件的匹配度，对于设备的后期维护也有很高的参考价值。整体来看，这款接插件的结构设计非常成熟，在有限的安装空间内实现了双声道信号传输、接地屏蔽、可靠固定的全部功能，没有多余的冗余结构，是工业类音频接插件非常典型的设计方案，建模过程中对每个卡扣、每个弹片的细节都做了还原，能够满足结构设计、装配模拟、选型校验等不同场景的使用需求。
