手动杠杆式压合工装结构设计方案

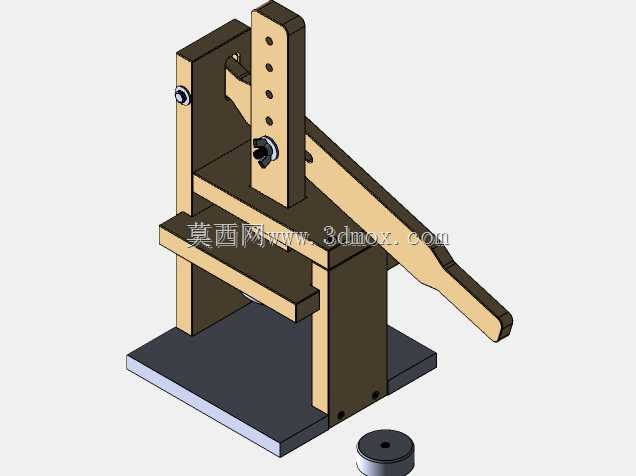

　　这款手动杠杆压合装置，主要面向小批量手工生产、个人DIY加工场景下的轻载压合作业需求，可覆盖小尺寸零件压装、薄材冲切、软质物料定型等常见工序，相比大型冲压设备，它不需要外接动力源，对安装场地没有特殊要求，桌面级放置即可使用，很适合小型工坊、教学实训、个人维修场景的轻量压合作业。从结构布局来看，装置采用立式框架承载结构，底部为整块平板式基座，作为整个设备的安装基准面，使用时可通过基座上的预留安装孔，将整机固定在工作台面上，避免压合作业时设备移位，基座上方的框架采用层叠式拼接结构，垂直方向的支撑构件承担压合作业时的反作用力，杠杆手柄通过铰接轴安装在框架上部，利用杠杆放大原理，操作人员只需要在手柄末端施加较小的下压力，

　　就可以在压头位置获得数倍于输入力的压合力，适配小载荷压合的出力需求。压头组件安装在垂直导向槽内，沿着框架上的垂直导轨做直线往复运动，避免压合作业时压头出现偏斜，压头的工作端面为平面结构，可根据不同的作业需求更换不同形状的压头附件，比如冲切刀模、定型压块、压装接头等，拓展设备的适用范围。导向构件上设置了多档调节孔位，可根据待加工工件的高度，调整压头的初始行程位置，减少空行程长度，提升作业效率，铰接位置采用标准紧固件连接，转动副位置预留了润滑间隙，长期使用出现磨损后可直接更换紧固件，不需要整体更换结构件，降低维护成本。从材料选择来看，主体承载结构采用硬质实木板材加工，非承载的护板、导向挡板类构件采用PVC板材制作，两种材料都容易获取，

　　加工难度低，只需要常规的钻孔、裁切工具就可以完成全部零件的加工，不需要复杂的金属切削设备，非常适合自行制作使用。安装边界方面，整机的底座尺寸控制在桌面设备的合理范围内，不需要占用过大的工作台空间，垂直方向的总高度适配常规坐姿操作的人机工程要求，操作人员坐在工作台前就可以完成手柄按压、工件取放的全部操作，不需要站立作业，长时间操作的疲劳度更低。结构设计上特意规避了复杂的传动零件，没有采用齿轮、弹簧等容易失效的标准件，整体结构的零件数量少，装配逻辑简单，全部零件通过螺栓、螺母类紧固件连接，不需要粘接、焊接等不可拆卸的连接方式，后期如果某个零件出现损坏，可单独拆卸更换，不需要拆解整个设备。在实际使用场景中，

　　这类手动压具可完成电子元件引脚压装、皮革纹样压印、小尺寸轴承压入塑料座、薄纸板冲切成型、小零件铆接等多种轻载压合作业，出力范围完全覆盖这类工序的需求，相比纯手工按压施压，它的压合方向更稳定，压合力更均匀，能避免手工施压时出现的工件偏斜、压合不到位的问题，提升小批量加工的成品一致性。设计过程中优先考虑了结构的易加工性，所有板材类零件都采用平面裁切加工，没有复杂的曲面造型，每个零件的外形都可以通过线锯、台钻这类小型加工工具制作完成，不需要数控加工设备，个人制作者也可以按照结构尺寸复刻出功能完整的设备。受力传递路径经过优化，操作人员施加在手柄上的力，通过杠杆臂传递到压头组件，垂直方向的反作用力直接通过两侧的支撑立柱传递到底座，不会在铰接位置产生额外的侧向力矩，结构的受力状态简单，长期使用不容易出现结构变形，木质构件的抗压强度完全可以满足轻载压合的载荷要求，PVC构件作为导向面使用时，摩擦系数低，压头滑动顺畅，不需要额外加装直线导轨类零件，进一步降低了制作成本。设备的操作逻辑简单，不需要复杂的操作培训，将待加工工件放置在底座的工作台面上，对准压头位置后，向下扳动手柄即可完成压合作业，抬起手柄后压头在杠杆的自重作用下自动复位，不需要额外设置复位弹簧，简化了结构组成。
