四柱导向式切割密封压合工装结构

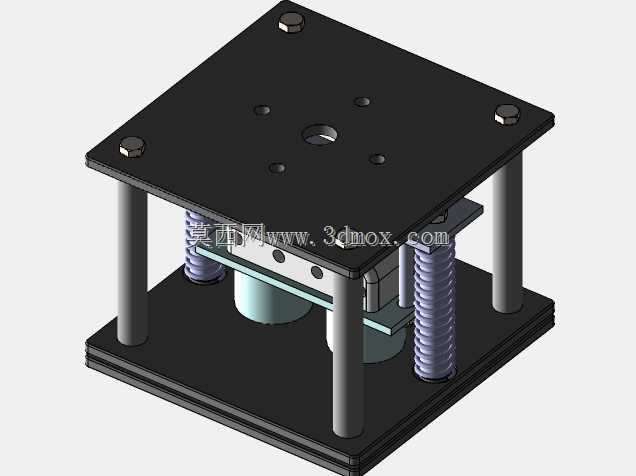

　　这套压合结构主要面向小尺寸工件的裁切与密封压装工序，常见于消费电子小件密封、线束端子压接包覆、小型橡塑垫片冲切这类需要稳定下压力、保证压合面平行度的作业场景，在3C电子组装、小型汽配零件加工、橡塑制品后段处理工位都能适配，相比大型冲压设备，它的占地尺寸更小，不需要配套大型基座，可直接嵌入桌面式流水线工位，也能单独作为台架式工装使用。从结构布局来看，上下两块平行安装板作为核心承载基体，四根圆柱导柱分布在安装板四角，导柱与上下板的配合采用间隙配合加衬套的设计，保证上下板开合过程中不会出现偏摆，压合面的平行度可以控制在0.05mm以内，避免压合过程中出现局部压力不足导致的密封失效、裁切毛边问题。中间的复位弹簧套在导柱上，

　　在压头回程时可以自动带动上安装板复位，不需要额外配置回程驱动结构，简化了整体动力链路，不管是搭配气缸驱动还是手动肘节驱动，都能顺畅完成开合动作。中间的压头模块采用分层设计，上层是与驱动端连接的固定座，下层可以根据不同的工件形状更换裁切刀模或者密封压头，换型时只需要拆卸下层模块的固定螺丝即可，不需要拆解整个导柱结构，适配多品种小批量的生产需求。安装边界方面，下安装板预留了T型槽安装位，可以直接固定在标准工作台面上，也可以通过底部的定位销孔与流水线载具定位对接，上安装板中心预留了驱动连接孔，不管是连接气缸活塞杆、液压缸杆还是手动压杆，都能通过标准螺纹孔直接对接，不需要额外加工转接件。设计过程中重点考虑了压合过程的受力均匀性，

　　四根导柱的受力点分布在四角，压合时的反作用力会均匀分散到四根导柱上，不会出现单根导柱受力过载导致的卡滞问题，弹簧的选型经过刚度匹配，复位力控制在15-20N，既可以保证上板顺畅复位，也不会在压合过程中产生额外的阻力，影响实际压装压力的控制。裁切工位适配时，下层安装板可以配套安装硬质垫板，刀模下压时可以保证裁切刃口完全切断材料，同时不会损伤刃口；密封压装工位适配时，可以更换带缓冲垫的压头，在压合密封件时提供一定的缓冲量，避免硬压导致密封件表面破损。整体结构没有复杂的异形零件，所有板材、导柱、弹簧都可以采用标准件加工，加工成本低，后期维护时只需要定期检查导柱衬套的磨损情况，更换磨损的衬套即可，不需要整体更换结构，日常维护难度低。

　　在实际工位使用时，操作人员只需要将待加工工件放置在下板的定位工装内，驱动上板下压完成裁切或者压合动作，松开驱动后上板自动复位，就可以取出加工完成的工件，单次作业周期可以控制在3秒以内，适合高频次的重复作业。结构的外形尺寸控制在300mm见方以内，整体高度不超过250mm，不会占用过多的工位空间，对于场地有限的小型加工车间、流水线旁的辅助工位都非常友好，不需要专门的设备安装区域，开箱固定后就可以投入使用。导柱表面做了硬铬处理，耐磨性能好，长期往复运动也不会出现表面拉毛的问题，弹簧采用不锈钢材质，在潮湿的加工环境下也不会生锈失效，上下安装板采用45号钢表面发黑处理，具备基础的防锈能力，同时刚性足够，压合过程中不会出现板材变形导致的压合面倾斜问题。
