适配20mm纽扣电池的卧式电池座结构

　　在各类低功耗便携数码产品、小型传感终端、嵌入式控制模块的硬件结构设计中，纽扣电池的供电固定结构是经常需要处理的细节部件，这类部件的设计合理性直接影响设备供电稳定性、装配效率与长期使用可靠性。本次涉及的这款电池固定座，专门针对直径20mm规格的纽扣式电池设计，也就是行业内常用的CR2032这类标准币形电池，是小型电子设备中应用极广的电池固定载体。

　　从实际应用场景来看，这类电池座广泛出现在电脑主板CMOS供电模块、家用智能门锁备用电源仓、无线温湿度传感器供电位、蓝牙低功耗外设、小型工控计时模块、车载电子备用记忆供电单元等场景中，承担电池定位、电极导通、防松脱的核心作用。不同于直插式立式电池座，这款卧式结构的电池座整体嵌入设备壳体内部，不会在PCB板面占用过高的垂直空间，对于内部堆叠厚度受限的超薄型数码产品、薄型传感终端来说，这种低剖面的结构设计能够有效压缩整机厚度，给其他元器件留出更多堆叠余量。

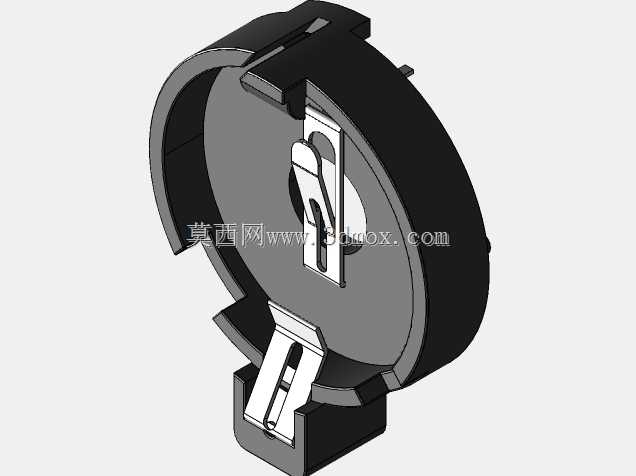

　　从功能特性上看，这款电池座采用绝缘塑胶基座搭配金属导电弹片的组合结构，塑胶基座采用耐温阻燃的工程塑料注塑成型，能够满足常规波峰焊、回流焊工艺的温度耐受要求，不会在焊接工序中出现形变、软化问题，基座边缘设置的多组卡扣限位结构，能够在电池装入后从周向卡住电池侧壁，避免设备在受到振动、跌落冲击时电池从仓内脱出，导致供电中断。基座上集成的两组金属弹片分别对应电池的正负极接触位，弹片采用高弹性的镀镍不锈钢材质冲压成型，表面镀层能够提升抗氧化能力，避免长期使用后接触表面氧化导致接触电阻过大、供电不稳的问题；弹片的弯折角度经过反复调校，在电池装入时能够提供合适的正向接触压力，既不会因为压力过大导致电池装入困难、长期挤压电池外壳造成电解液渗漏风险，也不会因为压力过小导致接触虚接，在设备受冲击时出现瞬断问题。其中负极弹片设置在电池仓底部中心位置，对应纽扣电池的负极平面，正极弹片设置在电池仓侧壁的开口位置，卡住电池正极壳体的边缘，这种接触布局能够避免正负极接反的问题，电池装入时只有方向正确才能完全卡入仓内，具备基础的防反装设计能力。

　　从设计思路层面拆解，这款电池座的结构设计充分考虑了量产装配与使用维护的双重需求。基座底部设置的定位柱与焊脚，能够在SMT贴片工序中精准定位在PCB对应的焊盘位置，不需要额外的治具辅助固定，提升产线装配效率；电池仓的侧壁预留了一个小型缺口位，方便用户在更换电池时用指尖或者小型撬棒从缺口处将电池撬出，不需要额外设计复杂的退电池机构，在简化结构、降低模具成本的同时，兼顾了电池更换的操作便利性。基座外侧的多个凸起卡扣结构，除了限位电池之外，还能够在电池座嵌入设备壳体的安装槽时，与壳体的卡槽形成过盈配合，不需要额外打胶或者螺丝固定，就能将电池座牢牢固定在壳体预设位置，减少整机装配的零件数量与工序步骤。

　　关于外形尺寸与安装边界，这款电池座整体为圆形适配结构，整体外径略大于20mm纽扣电池的直径，仓体内径与20mm电池外径保留0.1-0.2mm的装配间隙，既能够保证电池顺利装入，又不会因为间隙过大导致电池在仓内晃动；整体安装高度控制在6mm左右，装入CR2032电池后，电池上表面与基座顶面基本齐平，不会突出基座平面，在整机堆叠时，只需要在PCB对应位置预留直径22mm左右的圆形安装区域，上方保留不超过1mm的安全间隙即可，不会与上方的壳体或者其他元器件产生干涉。基座底部的焊脚间距符合常规SMT工艺的设计规范，焊盘尺寸设计能够保证焊接后的结合强度，在受到外力拉扯时不会轻易从PCB上脱落。弹片的接触行程设计预留了足够的冗余量，即使经过上千次电池拆装，弹片的弹性衰减也能控制在合理范围内，保持稳定的接触压力，满足消费类电子产品全生命周期的使用要求。

　　在实际选型使用时，结构工程师只需要确认设备所用的纽扣电池直径为20mm，PCB安装区域的空间满足该电池座的安装边界要求，就可以直接选用这款成熟结构，不需要从零开始设计电池仓结构，能够大幅缩短产品研发周期，同时这类经过大量实际应用验证的结构，也能避免自主设计时容易出现的接触不良、电池松脱、装配困难等常见问题，提升产品结构可靠性。
