卡车多用途车用硬质PVC蓄电池端子防护盖

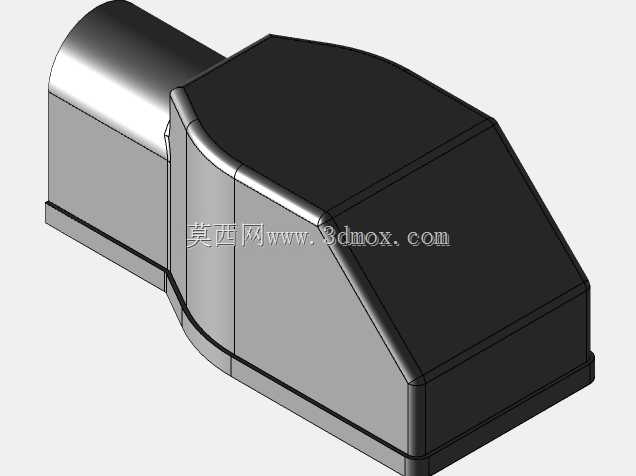

　　在商用车电气系统的布局中，蓄电池接线区域的防护一直是容易被忽略但直接影响整车供电可靠性的细节，尤其是重卡、多用途工程作业车这类长期在颠簸、多尘、易溅水场景下运行的车型，裸露的蓄电池接线端子很容易因为积灰、电解液腐蚀、金属异物搭接、线缆拉扯磨损出现短路、接触不良甚至打火的故障，这类故障轻则造成车载用电设备断电，重则引发行车安全隐患，这款适配10*70mm²浇注电缆的硬质PVC端子盖，就是针对这类实际工况痛点设计的防护结构件。从实际装车的适配场景来看，这类端子盖主要用在蓄电池正极接线端的防护上，毕竟正极接线端一旦和车身金属构件意外搭接就会直接造成电源短路，相比负极搭铁的接线端风险等级更高，设计时首先考虑的就是安装后的绝缘隔离性能，

　　选用硬质PVC材质本身就具备优异的绝缘性能，同时耐常见的车用电解液腐蚀、耐高低温老化，在-30℃到70℃的常规车用环境温度区间内不会出现脆裂、软化变形的问题，能够长期保持结构完整性。从结构设计的思路来看，这款端子盖没有采用规则的方盒造型，而是顺着接线端子和线缆引出的走向做了异形曲面过渡，靠近蓄电池极柱的一侧做了贴合极柱安装座的轮廓收口，能够完全罩住整个接线端子的金属裸露部分，同时在电缆引出的位置做了延伸的圆筒形导向结构，刚好套在压接完成后的电缆绝缘层外侧，既可以避免线缆弯折位置的绝缘层因为长期和金属棱边摩擦出现破损，也能阻挡泥水、灰尘从线缆引出的缝隙进入盖体内部。整个盖体的安装边界完全围绕常规商用车蓄电池端子的安装尺寸做匹配，不需要额外改动原有接线结构，只需要在完成线缆和端子的紧固之后，将盖体顺着线缆方向扣合在端子外侧即可，盖体内侧做了轻微的倒扣结构，扣合到位后会卡在端子安装座的凸缘位置，日常车辆行驶的颠簸不会造成盖体脱落，检修时只需要稍用力向上掀起就能打开，不会给日常维护造成额外的操作负担。从外形的细节处理来看，盖体所有的棱边都做了圆角过渡，没有尖锐的边角，一方面是避免安装维护时划伤操作人员的手部，另一方面也能减少应力集中，避免长期受震动出现边角开裂的问题，盖体表面做了哑光的黑色处理，和商用车底盘区域的深色部件风格统一，同时哑光表面不容易积留明显的污渍，长期使用后外观不会出现明显的老化发白痕迹。在实际的选型匹配中，这类端子盖需要严格适配对应线径的电缆和对应规格的蓄电池端子，这款结构针对的是大线径的主供电线缆接线端，也就是蓄电池直接连接启动电机、整车配电盒的主回路端子，这类端子通过的电流大，一旦出现接触不良或者短路故障，造成的影响远大于普通小功率供电回路，因此防护结构的可靠性要求更高，设计时特意将盖体的壁厚做了均匀的2mm设置，既保证了足够的结构强度，不会因为轻微的磕碰就出现破损，也不会因为壁厚过大造成材料浪费或者安装空间占用过多。盖体内部的空腔尺寸预留了足够的操作空间，不会和端子上的紧固螺栓、螺母出现干涉，扣合之后盖体内壁和金属带电部分之间留有均匀的间隙，避免因为盖体紧贴带电部件造成的电容异常或者长期摩擦导致的绝缘层破损，

　　同时空腔的存在也能在端子出现轻微打火时起到一定的隔弧作用，避免故障范围扩大。很多维修场景中会随意用绝缘胶带缠绕端子做防护，这种方式短期能起到绝缘作用，但长期受温度变化、泥水侵蚀后胶带会很快老化脱落，而且胶带缠绕后会把端子的紧固结构完全裹住，后续检修拆解非常麻烦，这类一体成型的硬质端子盖相比绝缘胶带的防护方式，可靠性提升非常明显，同时拆装效率更高，能够反复使用，不会因为多次拆装就失去防护效果。针对工程作业车辆经常在户外停放、作业的场景，这款端子盖的扣合缝隙做了错位的止口设计，普通的雨水飞溅、扬尘很难进入盖体内部，能够长期保持端子接触面的清洁，减少端子氧化腐蚀的速度，延长蓄电池接线端子的使用寿命，降低日常电气系统的维护频次。

　　在三维建模的过程中，这类异形防护件的曲面过渡需要特别注意和安装边界的匹配度，尤其是线缆引出段和盖体主体的衔接位置，既要保证曲面顺滑没有突兀的棱角，也要保证内部的通孔尺寸和线径匹配，不会出现线缆穿入困难或者间隙过大的问题，同时倒扣结构的尺寸需要反复校核，既要保证扣合后的固定力度足够，也要保证扣合和拆解的力度在操作人员徒手操作的合理范围内，不会出现扣不上或者拆不开的问题。整个结构没有多余的装饰性设计，所有的造型特征都是围绕实际功能需求设置，没有为了外观好看增加不必要的曲面或者结构，完全是从实用角度出发的功能件设计，这也是车用电气防护件的核心设计原则，所有的结构特征都要服务于可靠性、易装配、易维护的实际需求，不需要多余的花哨设计。
