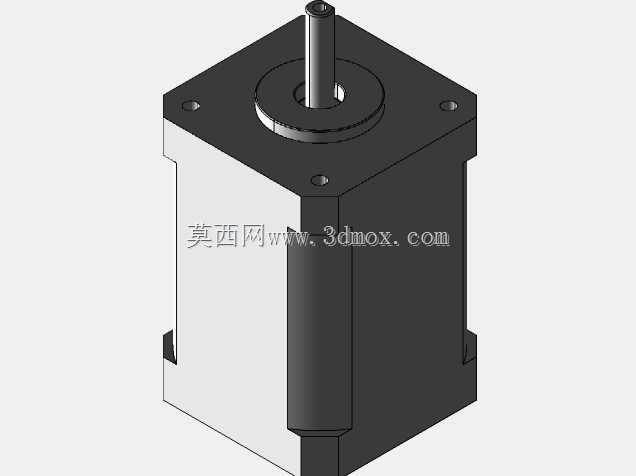

NEMA17长机身高扭矩步进电机结构模型

　　在桌面级3D打印机、小型数控雕刻机、自动化送料机构这类对安装空间有严格限制、同时需要稳定低速扭矩输出的设备里，42系列也就是NEMA17规格的步进电机一直是核心执行部件的主流选择，这次呈现的是机身长度60mm的长扭矩版本结构模型，和常规40mm左右机身的同规格电机相比，它的定子叠厚更大，能在相同安装法兰尺寸下输出更高的保持扭矩，适配需要带动较重负载、运行阻力更大的传动场景。从结构设计来看，这款电机完全遵循NEMA17标准的安装接口规范，前端法兰为42mm见方的方形结构，四个安装孔的孔位距、孔径都符合通用安装标准，输出轴的直径、轴伸长度、轴上扁位的尺寸也和市面同规格量产产品完全一致，做设备结构设计的时候，不需要额外调整安装位的尺寸，

　　直接替换同规格短机身电机或者适配标准电机支架都能完成装配，不会出现安装干涉的问题。机身主体采用方形切边的外壳结构，和圆形外壳的电机相比，方形外壳在设备内部安装时的定位更方便，侧面可以直接贴合安装基准面，不需要额外做防转定位结构，同时外壳的散热面积也更大，长时间低速大扭矩运行的时候，绕组产生的热量能更快通过外壳散出，降低电机过热退磁的风险。从实际选型的角度来说，这款长机身NEMA17步进电机的适用场景非常明确，比如桌面级CNC的Z轴传动，因为Z轴需要带动主轴组件上下移动，负载重量比XY轴的滑台大很多，短机身电机的扭矩往往不够，容易出现丢步、Z轴下坠的问题，这款60mm长机身的版本刚好能在不扩大安装尺寸的前提下提供足够的保持扭矩，

　　锁紧状态下能稳定托住主轴重量，不会出现位移偏差。还有小型皮带输送线的驱动端、自动化点胶机的进给轴、桌面级机械臂的关节驱动，这类场景既要求电机的安装尺寸紧凑，能塞进狭小的设备内部空间，又要求电机有足够的扭矩带动负载做精准的步进运动，这款电机的结构参数刚好匹配这类需求。建模的时候完全还原了电机的实际结构细节，前端的轴承安装位、输出轴的台阶结构、法兰上的安装沉孔、机身侧面的接线盒预留位、后端盖的固定结构都做了准确的还原，没有做过度的简化，在做设备整体装配校核的时候，可以直接用这个模型做干涉检查，验证电机和周围的同步轮、支架、线束、外壳结构之间有没有装配冲突，不需要再额外对照二维图纸核对安装边界。比如在设计电机支架的时候，支架的抱紧内径、固定孔位可以直接参照模型的法兰尺寸做匹配，输出轴上安装同步轮或者联轴器的时候，也能提前核对轴伸长度和连接件的孔深是否匹配，避免出现轴伸过长顶到连接件内部、或者轴伸过短导致固定螺丝锁不紧的问题。另外要注意的是，这款电机因为机身长度比常规NEMA17电机长20mm左右，在做设备布局的时候，要预留出足够的轴向安装空间，尤其是电机后端如果要加散热风扇或者编码器的话，要把这部分的长度也计算到安装边界里，避免出现后端和设备结构碰撞的问题。从传动特性来说，步进电机的扭矩输出会随着转速升高而下降，这款长机身的版本因为定子绕组的匝数更多、叠厚更大，在0-300转的常用低速区间里，扭矩输出比短机身版本高40%左右，

　　刚好匹配大部分小型自动化设备的运行转速区间，不需要额外搭配减速箱就能满足负载要求，能减少设备的零件数量，缩小整体结构体积。在做结构设计的时候，用这个三维模型还可以提前模拟电机的走线方向，机身侧面的出线位置可以根据实际设备的线束布局做调整，提前预留出线束的弯曲空间，避免装配的时候线束被电机或者周围结构挤压，导致线材破损的问题。很多新手工程师在选型步进电机的时候，往往只关注法兰尺寸和扭矩参数，忽略机身长度带来的安装空间变化，用这个准确的三维模型做装配验证，就能在设计阶段提前发现尺寸不匹配的问题，减少后期打样返工的成本。另外这款电机的安装法兰和输出轴的同轴度、端面跳动公差都遵循行业通用标准，模型里的形位公差参考值也和量产产品一致，在做高精度传动结构设计的时候，可以直接参照模型的基准面做装配基准的设定，保证整个传动链的同轴度，减少运行过程中的震动和噪音。
