机器人轮组驱动伺服减速电机结构

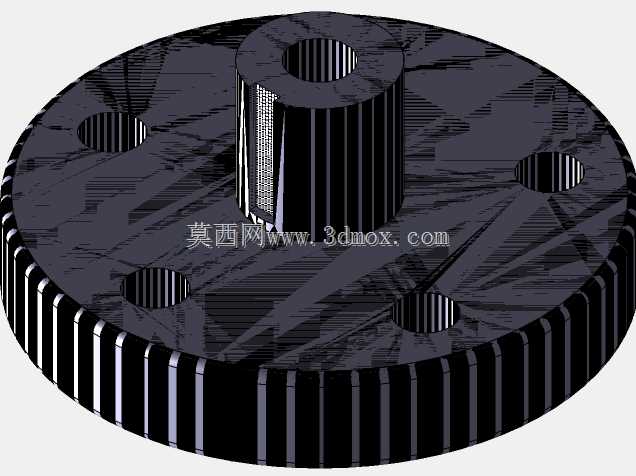

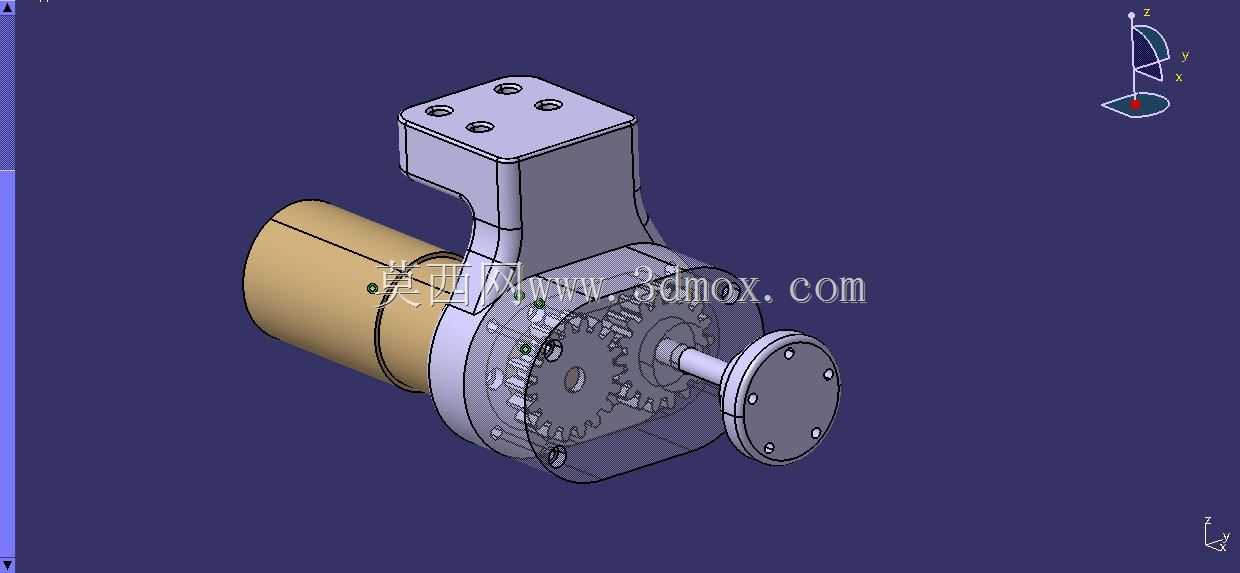

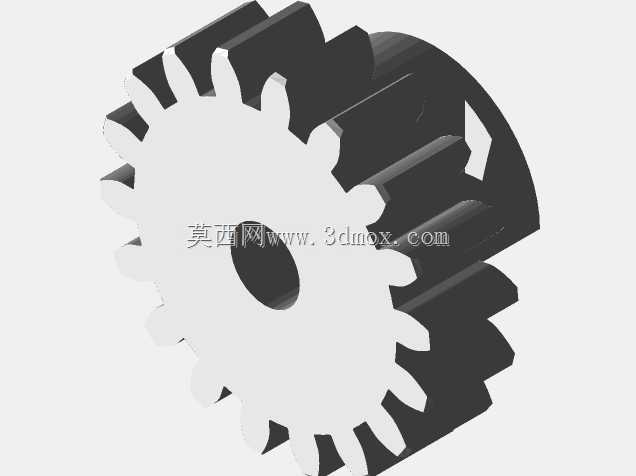

　　该结构面向小型轮式移动机器人的行走驱动需求设计，核心解决常规直流直驱电机扭矩不足、安装定位精度差的痛点，可直接适配ROBOT CUP类小型竞技机器人、桌面巡检移动平台、轻型AGV舵轮的动力输出场景，单组即可承担单轮的动力传递与转向支撑功能，无需额外设计独立减速箱与安装转接件，大幅压缩轮组动力段的轴向占用空间。从结构布局来看，动力输入端采用圆柱型直流有刷/无刷电机本体，输出端直接耦合一级行星减速齿组，减速齿组外壳采用半透明剖视式建模呈现，可清晰观察到内齿圈、行星轮、太阳轮的啮合关系，减速比适配小型轮径的转速需求，将电机端的高转速低扭矩输出转换为轮端低转速大扭矩的动力特性，匹配橡胶轮在平整地面、轻度不平整竞赛场地的行走负载要求，

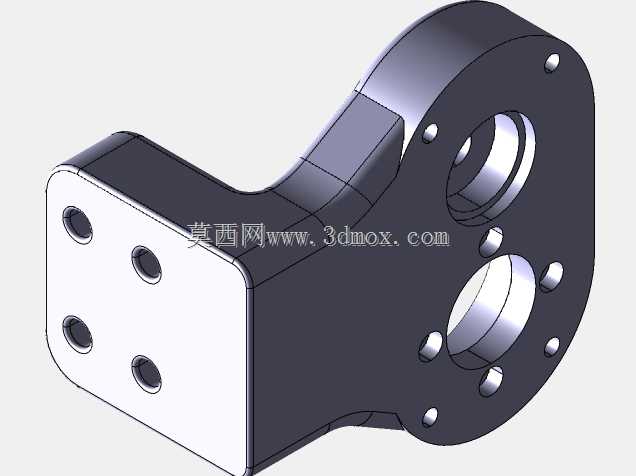

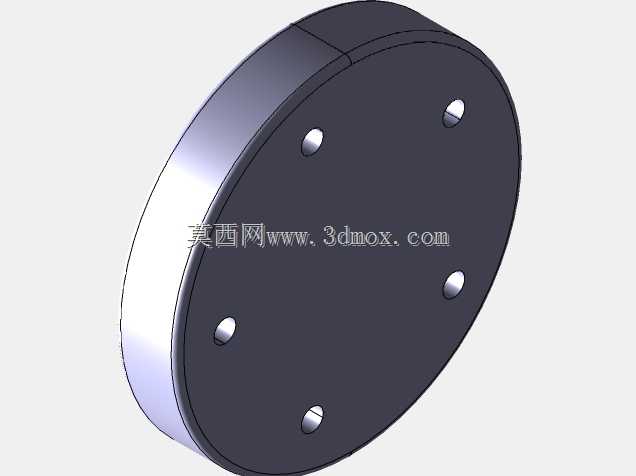

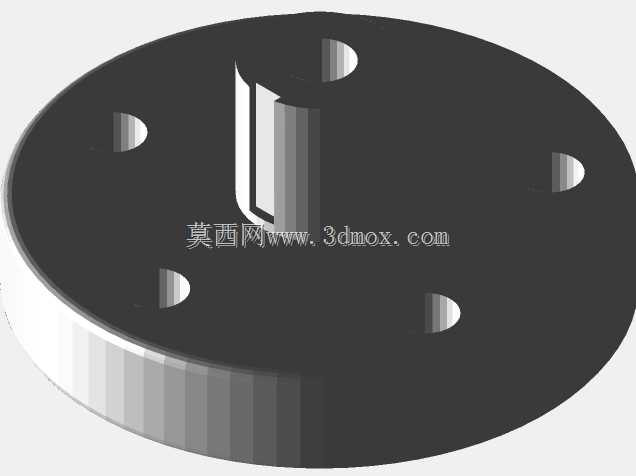

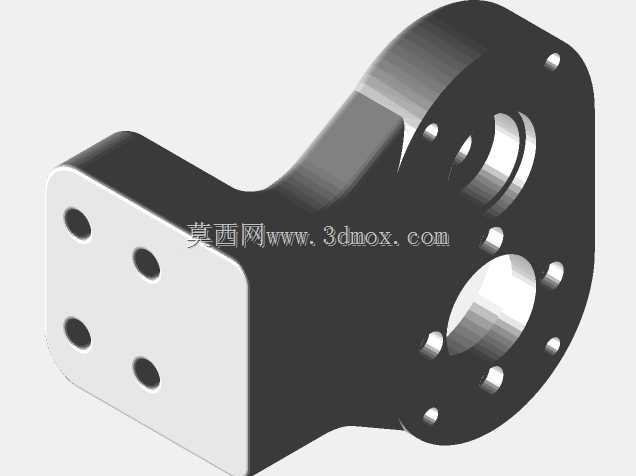

　　避免轮组启动时出现扭矩不足打滑、堵转烧损电机的问题。安装端采用顶部带四个定位螺纹孔的L型折弯支座，支座与减速箱外壳采用一体化刚性连接，安装面的孔位间距经过适配标准铝型材机架的间距设计，可直接通过螺栓固定在机器人底盘的型材安装槽内，无需额外加工转接板，支座的折弯高度预留了轮组转动时的离地间隙，避免轮体转动时与底盘结构发生运动干涉。输出端采用圆形法兰式输出盘，盘面上均匀分布四个安装孔，可直接锁紧轮毂连接件，输出轴与法兰盘采用同轴度定位设计，保证轮体转动时的径向跳动量控制在小型移动机器人的允许范围内，避免高速行走时出现轮体偏摆、整机抖动的问题。设计过程中优先考虑了传动结构的紧凑性，将减速机构与电机本体、安装支座做集成化处理，

　　相比传统分体式电机加独立减速箱的布局，整体径向尺寸压缩了近三成，轴向尺寸也控制在单轮安装的边界范围内，适配小型机器人底盘内部狭窄的安装空间，同时所有啮合齿轮的参数均按照常规小型动力传动的模数设计，齿面接触强度、齿根弯曲强度均满足轮式驱动的瞬时冲击负载要求，可承受机器人急停、急加速、小半径转向时的瞬时扭矩冲击。结构的安装边界经过校核，顶部安装面到底部输出轴中心的高度尺寸适配常用50-80mm直径的机器人行走轮，输出法兰的端面到减速箱尾部的轴向尺寸可保证轮体安装后不会突出底盘侧边过多，也不会与底盘内部的电池、控制板等其他部件发生位置冲突，布线空间预留了电机尾部的走线位置，可方便动力线沿支座侧边排布到控制板端，避免走线被转动部件剐蹭。

　　该结构在建模时完整还原了内部齿轮啮合关系、安装孔位的位置精度、各部件的配合公差，可直接用于机器人轮组的结构选型参考，也可作为基础结构修改参数适配不同轮径、不同负载要求的移动机器人驱动场景，针对不同的底盘安装需求，也可快速修改顶部支座的孔位间距、折弯高度，无需重构整体传动结构，缩短轮组驱动部分的设计周期。
