24V75A卡车用交流发电机结构设计

　　这款24V75A规格的交流发电机，主要适配重型卡车的车载供电系统，在商用车电气架构里承担核心供电职能——发动机运转时，它既要为整车灯光、电控单元、车载传感设备等所有用电负载持续供电，还要为车载蓄电池补充启动过程中消耗的电能，是车辆电气系统的核心动力源部件。从实际装车场景来看，重型卡车长期在高负荷、多粉尘、温差跨度大的工况下运行，发电机的安装位置紧邻发动机侧舱，周边既有发动机传导的持续高温，也有行驶过程中飞溅的泥水、扬尘，同时还要承受发动机运转带来的持续振动，因此这款发电机在结构设计上做了多维度的工况适配。

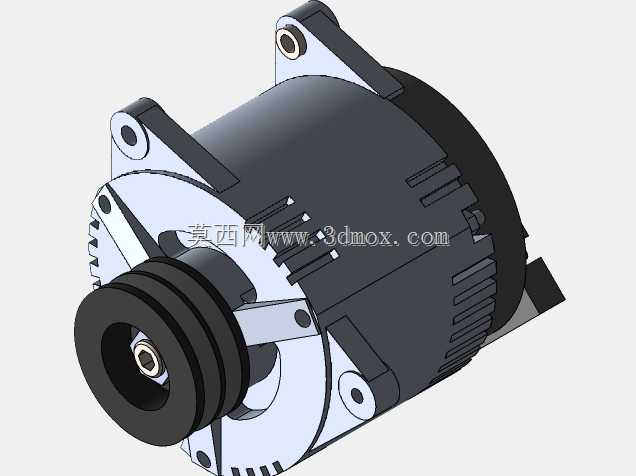

　　从结构设计思路来看，整机采用前端带轮驱动的悬臂安装结构，前端盖设置双安装支耳，支耳上预留的通孔匹配发动机侧的安装螺栓位，安装时可通过支耳的定位面贴合发动机支架的安装基准面，保证带轮与发动机曲轴皮带轮的共面度，避免皮带偏磨。前端的双槽皮带轮结构，适配商用车常用的V型传动带，双槽设计既可以提升传动扭矩的冗余量，也能在单根皮带出现老化松弛时，保留一定的传动能力，避免半路抛锚。皮带轮内侧的前端盖采用压铸铝合金材质，既保证结构强度，又能控制整机重量，端盖上分布的散热鳍片顺着转子旋转的气流方向布置，当转子带动内部风扇转动时，外部冷空气可以顺着鳍片间隙进入机体内部，带走定子绕组、励磁绕组工作时产生的热量，避免高温导致绕组绝缘层老化失效。

　　从安装边界尺寸来看，整机轴向长度控制在适配多数重型卡车发动机侧舱的预留空间范围内，径向最大尺寸不超过发动机侧安装位的避让边界，后端的接线端子、整流桥模块的布置位置避开了周边的发动机管路、线束走向，安装时不需要额外改动周边部件的布局。后端盖同样采用铝合金压铸结构，预留的整流器、电压调节器安装位做了密封槽设计，装配时加装密封胶圈，可以阻挡行驶过程中的泥水、粉尘进入机体内部，保护内部的电子元件不受侵蚀。内部结构上，转子采用爪极式励磁结构，爪极的形线经过优化，能让气隙磁场的分布更趋近正弦波，降低输出电压的纹波系数，给车载电控单元提供更稳定的供电；定子绕组采用分布式绕法，绕组的浸漆工艺做了强化处理，能抵御持续振动带来的绕组松动、绝缘磨损问题。

　　在功能特性层面，这款发电机的输出特性匹配重型卡车的用电需求，怠速工况下即可输出足够的供电电流，满足车辆怠速时空调、车载电控系统的用电需求，不会出现怠速开空调时蓄电池亏电的情况；内置的电压调节器可以根据发动机转速变化、负载波动实时调整励磁电流，把输出电压稳定在24V系统的合理区间，避免电压过高烧坏车载用电设备，或是电压过低导致设备工作异常。整机的轴承采用密封式深沟球轴承，前后端的轴承位做了同轴度公差管控，保证转子高速旋转时的跳动量控制在合理范围，降低运转噪音，同时延长轴承的使用寿命，适配商用车长周期运营的维护需求。从建模细节来看，所有安装孔位、配合面的尺寸都严格按照实际装车尺寸还原，支耳的厚度、安装孔的孔径、皮带轮的槽型尺寸都和实物一致，结构设计师在做整车电气系统布置、发动机周边部件干涉检查时，可以直接调用这个模型做装配验证，不需要额外测绘尺寸；做维修教学、配件开发的从业者，也可以通过模型拆解内部的爪极、绕组、整流桥、调节器的布置结构，理解发电机的工作逻辑和装配关系。
