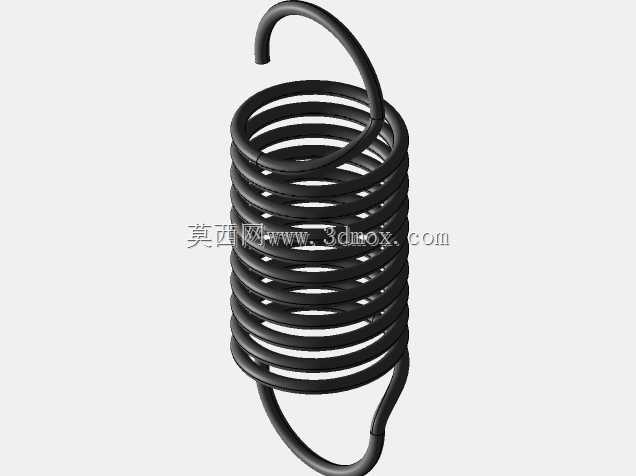

带挂钩参数化拉伸弹簧Creo设计模型

　　在各类机械结构的张紧、复位、储能场景中，拉伸弹簧是应用频次极高的弹性元件，小到消费电子的按键复位结构、通讯设备的触点张紧机构，大到工业设备的配重平衡组件、自动化产线的张紧轮配套结构，都能见到这类两端带挂钩的拉伸弹簧身影。不同于压缩弹簧依靠端面承压传递弹力，拉伸弹簧的载荷传递完全依赖两端的挂钩结构，因此挂钩的成型角度、过渡圆角、与簧身的衔接强度，直接决定了弹簧的实际使用寿命与载荷传递稳定性，在建模过程中需要重点关注挂钩与簧身衔接处的曲率过渡，避免出现应力集中的锐角棱边，否则实际工况下反复受拉时很容易在衔接位置出现断裂失效。

　　本次构建的参数化拉伸弹簧模型，核心围绕钢丝直径、弹簧中径、有效圈数、自由长度四个核心参数做关联驱动，调整任意一个参数时，簧身的螺旋升角、两端挂钩的延伸长度、挂钩的圆弧半径都会自动匹配更新，不需要逐段重画特征，能大幅提升同系列不同规格弹簧的建模效率。从实际安装边界来看，两端挂钩的中心距是选型时的核心安装尺寸，建模时特意将挂钩的圆弧中心与簧身端部的衔接位置做了参数绑定，当调整弹簧自由长度时，挂钩的中心距会按照簧身长度的变化比例同步调整，保证不同规格下挂钩的弯曲比例符合常规冷卷弹簧的工艺成型要求，不会出现挂钩过长导致安装时易变形、或是挂钩过短无法挂接安装位的问题。

　　从功能特性来看，这类拉伸弹簧在自由状态下簧圈之间是紧密贴合的，承受轴向拉力时簧圈才会逐渐拉开，因此建模时初始状态的簧圈贴合度需要精准控制，不能出现初始缝隙导致弹簧的初始拉力不符合设计要求——实际生产中冷卷拉伸弹簧的初始拉力是通过卷制时的钢丝缠绕张力控制的，反映到三维模型中就是螺旋特征的起始与终止位置要刚好让相邻簧圈的曲面完全贴合，没有多余的间隙。挂钩的形式采用了最通用的半圆挂钩，挂钩的圆弧直径与弹簧中径保持固定比例，这种挂钩形式适配绝大多数带挂销、挂孔的安装场景，不需要额外做连接结构就能直接装配，在通讯设备的天线复位结构、小型电子产品的仓盖锁紧结构中，这种形式的拉伸弹簧因为安装便捷、成本低廉，应用占比超过六成。

　　在结构设计的细节处理上，簧身与挂钩的衔接位置做了平滑的曲率过渡，没有直接将直杆挂钩与螺旋簧身做生硬拼接，这一点和实际弹簧的冷弯工艺完全匹配——实际生产中挂钩是通过簧身两端的钢丝直接弯折成型，衔接位置的钢丝曲率是连续变化的，建模时通过扫掠特征的引导线曲率连续约束，还原了这一工艺特征，避免后续做有限元应力分析时，衔接位置出现虚假的应力集中点，影响仿真结果的准确性。钢丝直径的参数范围覆盖了常规小载荷场景常用的0.2mm到2mm区间，弹簧中径覆盖2mm到20mm区间，有效圈数支持从5圈到30圈的调整，基本能覆盖通讯类小型设备、消费电子、小型自动化机构中绝大多数拉伸弹簧的选型需求。

　　从实际装配的角度考虑，模型的基准坐标系设置在簧身的中心位置，两端挂钩的中心连线与坐标系的Z轴重合，装配时只需要将两个挂钩的圆弧中心分别与安装位的挂销中心做同轴约束，就能快速完成弹簧的装配，不需要额外调整角度。同时模型保留了弹簧受拉变形后的参数更新能力，当需要模拟弹簧受拉后的工作状态时，只需要调整自由长度参数到工作长度，就能直接生成受拉状态下的弹簧形态，方便做机构的运动干涉检查，避免设计时因为忽略弹簧拉伸后的直径收缩、长度变化导致机构运行时出现弹簧与周边零件的剐蹭问题。

　　在通讯工具类产品的内部结构中，这类拉伸弹簧常被用于SIM卡卡托的复位、滑动按键的回弹、天线的张紧定位，这类场景对弹簧的安装空间要求极高，往往留给弹簧的径向安装间隙只有0.5mm到1mm，因此建模时特意将弹簧的外径参数做了关联输出，调整钢丝直径和弹簧中径时，外径尺寸会自动计算更新，方便设计人员快速核对安装空间是否足够，避免出现弹簧外径过大无法装入安装腔、或是外径过小导致弹簧工作时出现歪斜卡滞的问题。不同于通用标准件库中固定规格的弹簧模型，这个参数化模型可以根据具体的安装空间、载荷需求快速调整出匹配的规格，不需要反复修改特征，对于需要频繁定制非标准弹簧的结构设计人员来说，能大幅减少重复建模的工作量，同时参数化的特征结构也能直接导入到有限元分析软件中，做不同参数下的弹力、疲劳寿命仿真，提前验证设计方案的可行性，减少后续打样测试的迭代次数。
