Creo参数化全压缩弹簧结构设计

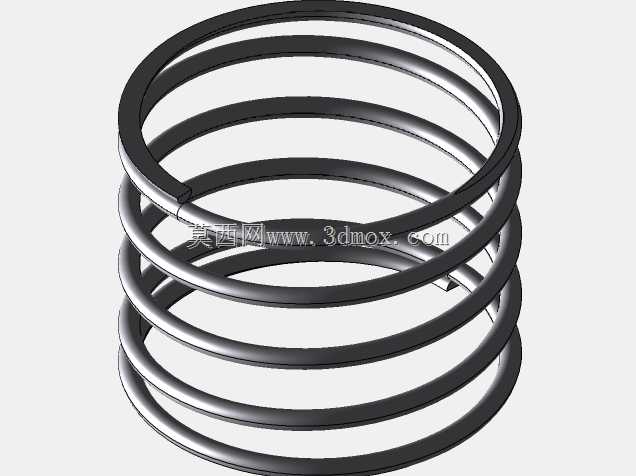

　　在各类机械结构的弹性缓冲、力值补偿、复位驱动场景中，压缩弹簧是应用覆盖度极广的基础零件，小到消费电子的按键回弹结构，大到重型设备的减震支撑模组，都能见到这类圆柱螺旋压缩构件的身影。本次设计的全压缩弹簧采用参数化建模逻辑搭建，核心控制维度仅保留内径、钢丝直径、有效圈数、自由长度四个核心参数，设计人员调整任意参数时，模型的螺旋升角、圈间间隙、并圈段结构都会同步完成几何重构，不需要逐段修改螺旋线轨迹或者扫掠截面，能大幅缩短同系列不同规格弹簧的建模迭代周期，适配不同安装空间、不同载荷要求的选型设计需求。从实际工程应用的角度看，这类圆柱螺旋压缩弹簧的核心作用是在轴向承受压力载荷时，通过自身的弹性变形储存机械能，

　　当外加载荷撤除后能快速驱动相连结构回到初始位置，或是在动态载荷工况下吸收冲击能量，降低震动传递对周边精密构件的损伤。在通讯设备的内部结构中，这类弹簧常被用于触点连接的压力补偿、翻盖结构的复位驱动、模块装配的预紧支撑，需要在狭小的安装空间内提供稳定的轴向弹力，同时不能出现侧向偏移导致的卡滞问题，因此设计阶段就需要严格控制弹簧的内径尺寸与安装导杆的配合间隙，通常内径与导杆的间隙控制在钢丝直径的十分之一左右，既能避免弹簧伸缩过程中出现径向窜动，也不会因为间隙过小导致运动过程中出现摩擦卡滞。弹簧的钢丝直径直接决定了构件的刚度系数，相同圈数和自由长度下，钢丝直径越大，弹簧的承载能力越强，对应的压缩行程就越小，设计时需要结合实际工况的最大载荷、

　　允许的最大压缩量来匹配对应的钢丝规格，避免出现载荷超过屈服极限导致弹簧出现永久塑性变形的问题。有效圈数的设计则直接关联弹簧的刚度特性，有效圈数越多，弹簧的刚度越低，相同载荷下的变形量越大，适合需要大行程缓冲的场景；有效圈数越少，弹簧刚度越高，适合需要大承载、小变形的预紧场景。建模过程中，弹簧两端的并圈磨平段是容易被忽略的细节，实际生产中压缩弹簧的两端通常会有0.75到1.25圈的并紧结构，并且端面会做磨平处理，保证弹簧在受压时两端的支撑面能和安装基座完全贴合，避免出现受力倾斜导致的侧弯失效，参数化建模时将并圈段的结构和有效圈段做平滑过渡处理，能真实还原实际零件的几何特征，避免后续做装配干涉检查、

　　有限元力学仿真时出现几何特征失真的问题。从安装边界来看，弹簧的自由长度需要匹配安装腔的深度，预压量通常设置为自由长度的百分之十到百分之十五，保证装配完成后弹簧能提供稳定的初始预紧力，不会因为设备运输过程中的震动导致弹簧脱出安装位；弹簧的外径则需要和安装沉孔的内壁保留足够的间隙，避免压缩过程中弹簧外径胀大剐蹭孔壁，造成额外的摩擦阻力影响弹力输出精度。对于通讯类便携设备来说，弹簧的重量控制也是设计时需要考量的维度，在满足载荷和寿命要求的前提下，选择合适的钢丝直径和圈数，能在保证性能的同时降低零件重量，适配便携设备轻量化的设计趋势。这类参数化弹簧模型还能直接对接后续的工程图生成环节，调整参数后模型的几何尺寸更新，对应的工程图尺寸标注、形位公差要求也能同步关联更新，不需要设计人员重复绘制图纸，能有效降低系列化零件设计的重复工作量。在做装配验证时，参数化模型可以快速调整规格，模拟不同压缩量下的弹簧长度变化，检查机构运动到极限位置时弹簧是否会出现并圈压并的情况，避免实际装配后出现弹簧压并失效导致的机构卡滞问题。
