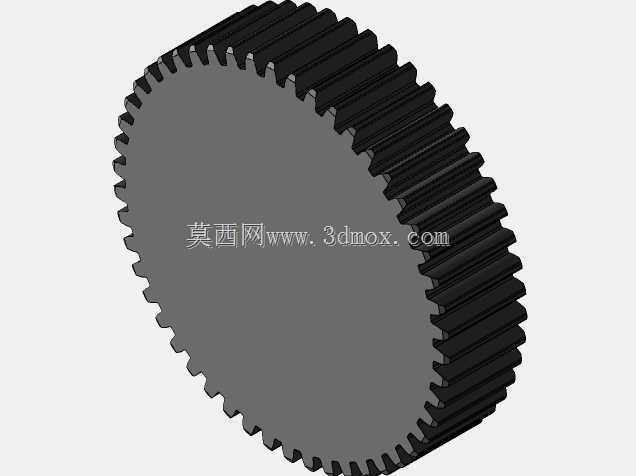

参数化渐开线直齿磨齿齿轮结构

　　在各类精密传动场景中，直齿磨齿齿轮的应用覆盖了从通用减速机构到精密分度装置的广泛区间，这类零件的传动精度直接决定整套设备的运行平稳性与负载传递效率，尤其在对传动回差、齿面啮合精度有较高要求的工位，磨齿工艺处理的直齿轮相比普通滚齿、插齿零件，能将齿向误差、齿形公差控制在微米级区间，有效降低高速运转下的啮合冲击与噪声。本次设计的直齿齿轮采用参数化建模逻辑搭建，核心驱动参数为齿模数与齿数，建模过程中严格遵循渐开线齿廓的生成原理，从基圆出发逐段拟合渐开线齿形，同时结合实际加工中的磨齿工艺余量，对齿顶、齿根过渡曲线做了符合工程实际的圆角处理，避免应力集中导致的轮齿断裂失效。

　　从实际应用场景来看，这类直齿磨齿齿轮常被用在中小负载的平行轴传动机构中，比如小型精密机床的进给传动链、自动化设备的同步输送机构、轻工机械的动力传递工位，相比斜齿轮，直齿轮不存在轴向分力，对支撑轴承的轴向负载要求更低，安装调试时无需额外调整轴向间隙，适配结构更紧凑的传动腔体。设计过程中重点考量了轮齿的有效啮合宽度，齿宽参数结合模数与常用负载工况做了匹配计算，既避免齿宽过窄导致的单位齿面压力过大、齿面过早磨损，也防止齿宽过大带来的加工难度提升、啮合时齿向载荷分布不均问题。

　　在安装边界的设定上，模型预留了标准的轮毂安装孔位适配空间，齿顶圆、齿根圆的尺寸公差参考通用机械传动的公差配合标准设定，安装时可根据实际传动中心距的要求，在建模环境下直接修改模数、齿数参数，即可自动生成对应规格的齿轮模型，无需重新绘制齿廓曲线，大幅提升同系列零件的设计效率。齿面的磨齿工艺特征在模型中也做了对应体现，齿面粗糙度的设定符合磨齿加工后的实际表面状态，在做虚拟装配与运动仿真时，能更准确模拟齿轮啮合的接触状态，提前预判干涉、卡滞等装配问题。

　　不同于非参数化的齿轮模型，这个结构的参数关联逻辑覆盖了从齿形生成到轮毂结构的全特征，修改齿数时，齿槽数量、齿厚、齿顶高系数会自动匹配标准齿轮的参数规范，不会出现齿形畸变、根切等不符合工程实际的问题，针对齿数少于17的易根切场景，模型也内置了齿顶修正系数的调整入口，可根据实际传动需求做变位调整，满足不同中心距、不同负载特性的传动设计要求。在做结构选型时，设计人员可直接将该模型导入装配环境，通过干涉检查功能验证其与周边轴系、箱体、轴承位的配合间隙，无需反复测绘调整尺寸，有效缩短传动机构的开发周期。

　　轮齿的受力结构设计上，参考了直齿轮传动的受力分析逻辑，齿根过渡圆角的半径取值符合抗弯强度计算要求，在传递额定扭矩时，齿根弯曲应力、齿面接触应力均落在常用工程材料的许用应力区间内，适配45号钢淬火、20CrMnTi渗碳淬火等常用齿轮材料的性能参数，设计人员可根据实际负载大小直接匹配对应材料与热处理工艺，无需再对齿根结构做二次优化调整。同时模型的齿向方向无斜度，装配时轴向定位仅需通过轴肩与挡圈即可实现，相比斜齿轮、人字齿轮的定位结构更简单，能有效降低整套传动机构的零件数量与装配复杂度，在对成本控制较严格的批量设备中应用优势明显。
