带侧卡槽与中心通孔的机加工连接基座

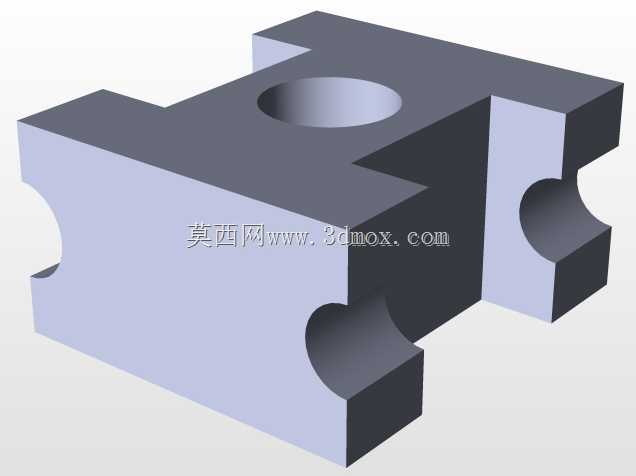

　　这款带侧卡槽与中心通孔的机加工连接基座，是通讯设备内部走线固定、模组快换工位里常用的定位连接构件，日常在通讯基站内部板件固定、小型自动化设备的模组快换工位上都能见到它的身影，核心作用是实现相邻构件的快速定位与刚性连接，同时兼顾走线或者销轴贯穿的装配需求。从结构设计来看，主体采用方块式基体做承载，顶部开设的同轴通孔是核心装配特征，孔壁做了倒角过渡，既方便销轴或者紧固件的导入，也能避免装配时孔口应力集中导致的基体开裂，通孔的公差带选用H7级，适配常用的圆柱销、快拆销轴的配合精度，既保证连接时的同轴度要求，也不会因为公差过紧导致装配卡滞。基体两侧对称开设的半圆卡槽是快装结构的核心设计，区别于传统螺栓固定的连接方式，

　　这种卡槽可以直接卡入设备机架上的对应圆柱导轨或者定位凸台，装配时不需要额外拧紧紧固件，顺着卡槽滑入即可完成初步定位，卡槽的圆弧面做了表面粗糙度控制，减少滑动装配时的摩擦阻力，同时卡槽的深度经过核算，卡入后不会因为设备运行的振动出现松脱，也不会因为卡接过紧导致拆卸困难。基体的两侧凸台做了等高处理，装配时可以和相邻构件的端面完全贴合，保证连接后的整体平面度，避免出现倾斜导致的装配应力，凸台的边缘都做了R角处理，一方面是机加工时避免锐角崩边，另一方面也能防止装配作业时划伤操作人员或者相邻的线缆外皮。从安装边界来看，这款基座的整体外形方正，没有外伸的复杂结构，安装时只需要预留出对应长宽高的装配空间即可，

　　两侧卡槽的中心距和机架上的定位凸台中心距完全匹配，顶部通孔的轴线和卡槽的对称中心重合，保证装配后销轴的受力均匀，不会出现偏载导致的销轴弯曲或者基座变形。在实际工况使用中，这类基座常被用在通讯设备的内部板件层叠固定场景，中心通孔可以穿过固定螺栓或者走线护套，两侧卡槽卡入机柜内部的安装立柱，不需要额外的焊接或者大量螺栓紧固，就能快速完成板件的固定，后期维护拆卸时只需要顺着卡槽滑出即可，大幅提升设备组装和后期维护的效率。在小型自动化设备的快换工位上，这类基座可以作为工装夹具的连接底座，卡槽卡入设备工作台的定位导轨，中心通孔插入定位销，就能快速完成工装的定位固定，更换不同工装时不需要反复校准位置，能有效缩短产线换型的时间。设计过程中，

　　针对这类基座的受力场景做了结构优化，基体的壁厚经过受力核算，在满足卡槽和通孔结构强度的前提下，尽可能减少不必要的材料冗余，既控制了零件的整体重量，也降低了机加工的材料成本，基体的底面做了平面度处理，装配时和安装面完全贴合，避免出现悬空导致的受力不均，在承受垂直方向的载荷时，载荷可以均匀传递到安装面上，不会出现局部应力过大导致的基座变形。另外，卡槽的位置和中心通孔的位置做了位置度约束，保证装配后各个连接点的受力方向在同一直线上，避免出现附加弯矩，延长零件的使用寿命，即使在长期受振动的工况下，也不会出现连接松动或者结构开裂的问题。
