小型卧式滚筒研磨球磨机结构设计

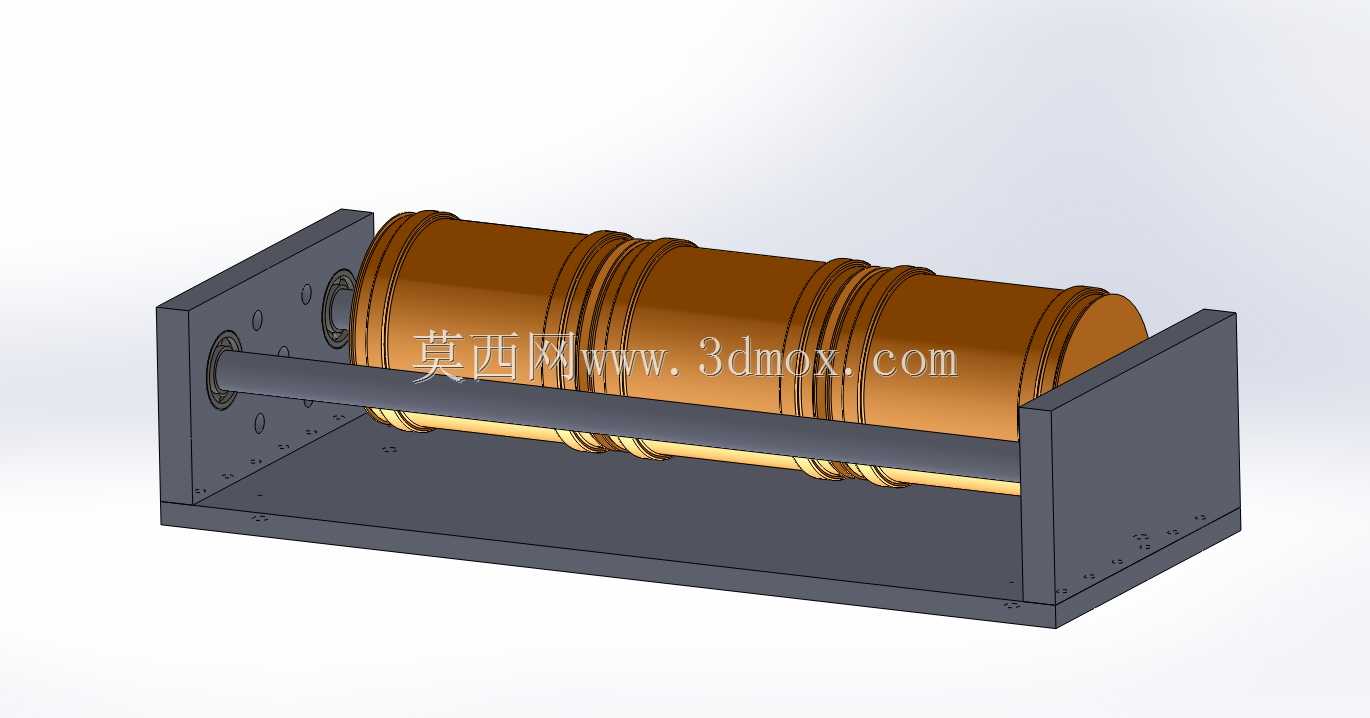

　　这款小型卧式球磨机的结构设计，核心围绕小批量物料的粉磨作业需求展开，在实验室小样制备、小批量特种粉料加工场景中适配性极强。不同于大型工业选矿用球磨机的重载设计，该设备整体采用框架式焊接机架作为承载主体，机架两侧的立板直接加工出同轴安装孔，用于支撑滚筒的贯穿式转轴，省去了额外的轴承座安装调整工序，装配时仅需保证两侧立板安装孔的同轴度公差控制在0.05mm以内，即可避免滚筒运转时出现径向跳动的问题。滚筒作为核心作业部件，采用分段式环形加强筋结构，筒身外壁的多道环形凸起一方面可以提升薄壁筒体的结构刚度，避免长期运转受钢球冲击出现筒身变形，另一方面也可以在筒身外壁套装传动带轮时起到轴向定位作用，无需额外加工定位台阶。

　　滚筒内部为光滑圆柱形腔体，作业时按照物料粒度、硬度要求装填不同直径的研磨钢球，筒体转动过程中钢球被筒壁带到一定高度后抛落，通过冲击、研磨作用将腔体内的物料粉碎至目标粒度，两端的端盖采用快拆式密封结构，方便装填物料、更换钢球以及清理腔体内部残留粉料。机架的底座采用整板折弯结构，底部预留了四个安装固定孔，可直接通过膨胀螺栓固定在混凝土基础或者钢制工作台面上，安装时需要保证机架整体水平度偏差不超过0.2mm/m，防止滚筒运转时出现轴向窜动。设备的传动结构采用侧置式布局，电机与减速机构可直接安装在机架底座的预留安装位上，通过同步带或者V带连接滚筒转轴端的带轮，传动比可根据所需的滚筒转速灵活调整，常规小批量粉磨作业时滚筒线速度控制在0.

　　3-0.8m/s区间即可满足大多数非金属矿、金属氧化物粉料的研磨需求。从结构设计的细节来看，两侧立板与底座的连接采用满焊焊接工艺，焊后进行去应力退火处理，避免长期受交变载荷作用出现焊缝开裂或者机架变形的问题；转轴与滚筒端盖的连接采用平键周向定位，轴向通过圆螺母锁紧，保证运转过程中连接可靠无松动；滚筒两端与机架立板的接触位置预留了耐磨垫片安装槽，可加装聚四氟乙烯或者铜质耐磨垫片，减少转轴转动时的磨损，延长设备维护周期。这款设备的整体尺寸紧凑，占用安装空间小，既可以用于实验室中矿石、陶瓷原料、化工粉料的研磨制样，也可以适配小批量生产场景下的特种粉料加工，结构上没有冗余设计，所有零部件均采用常规机械加工工艺即可制作，加工成本低，

　　维护拆装方便，运转过程中噪音低、运行平稳，针对小批量粉磨场景的适配性远优于大型工业球磨机。在实际选型应用时，可根据单次处理物料的容积需求调整滚筒的长度与直径，对应调整机架的整体跨度与转轴的直径参数，保证结构刚度满足运转载荷要求；若需要处理易燃易爆或者易氧化的物料，还可以在端盖上加装气嘴，实现腔体内充入惰性气体的密封作业，拓展设备的适用物料范围。
