CIL工艺矿浆浸出搅拌槽结构设计

项目分类:选矿设备 发布时间:2022-05-30 ID:643489
  • CIL工艺矿浆浸出搅拌槽结构设计
  • CIL工艺矿浆浸出搅拌槽结构设计
  • CIL工艺矿浆浸出搅拌槽结构设计
  • CIL工艺矿浆浸出搅拌槽结构设计
  • CIL工艺矿浆浸出搅拌槽结构设计
  • CIL工艺矿浆浸出搅拌槽结构设计
  • CIL工艺矿浆浸出搅拌槽结构设计

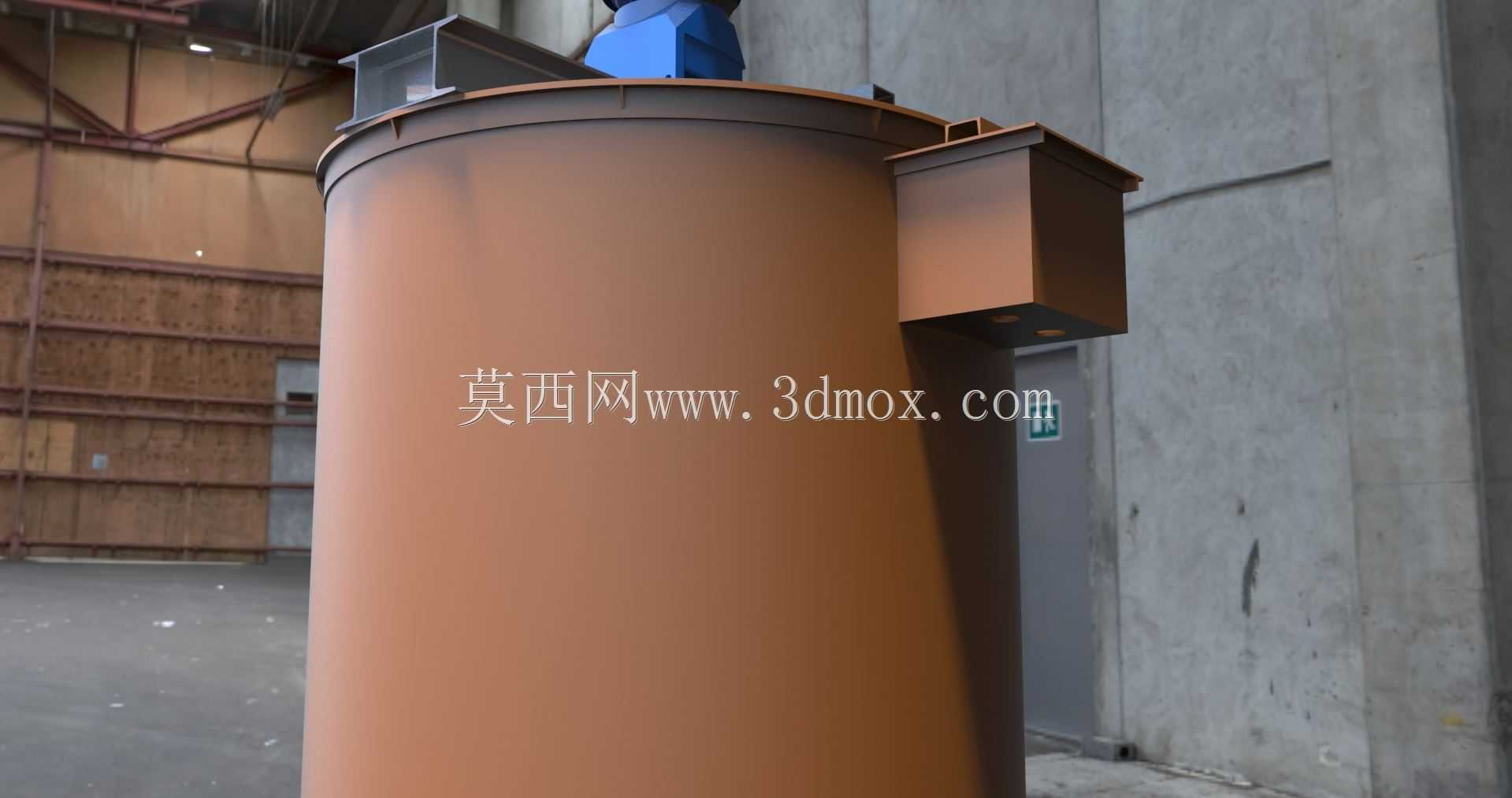

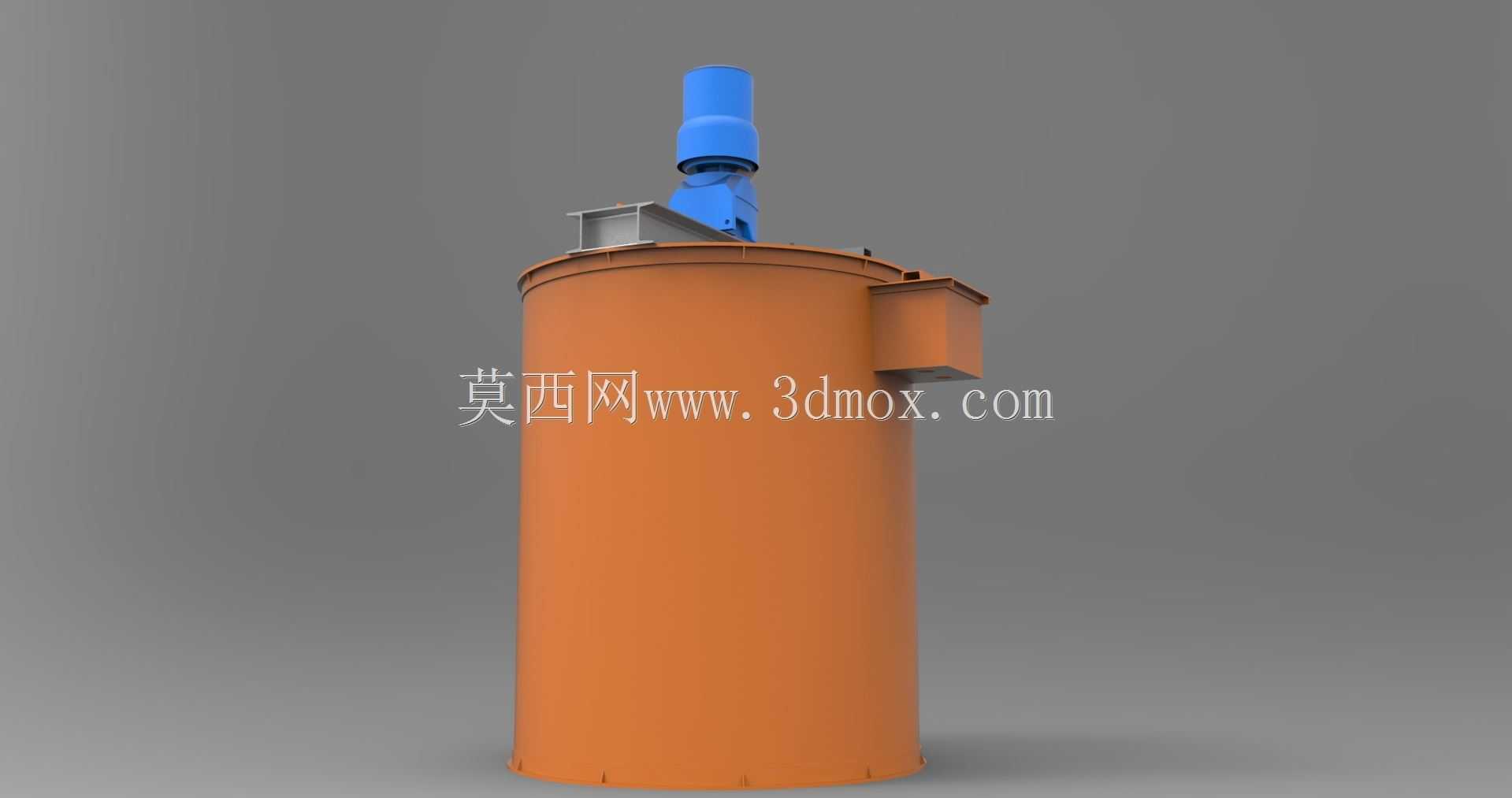

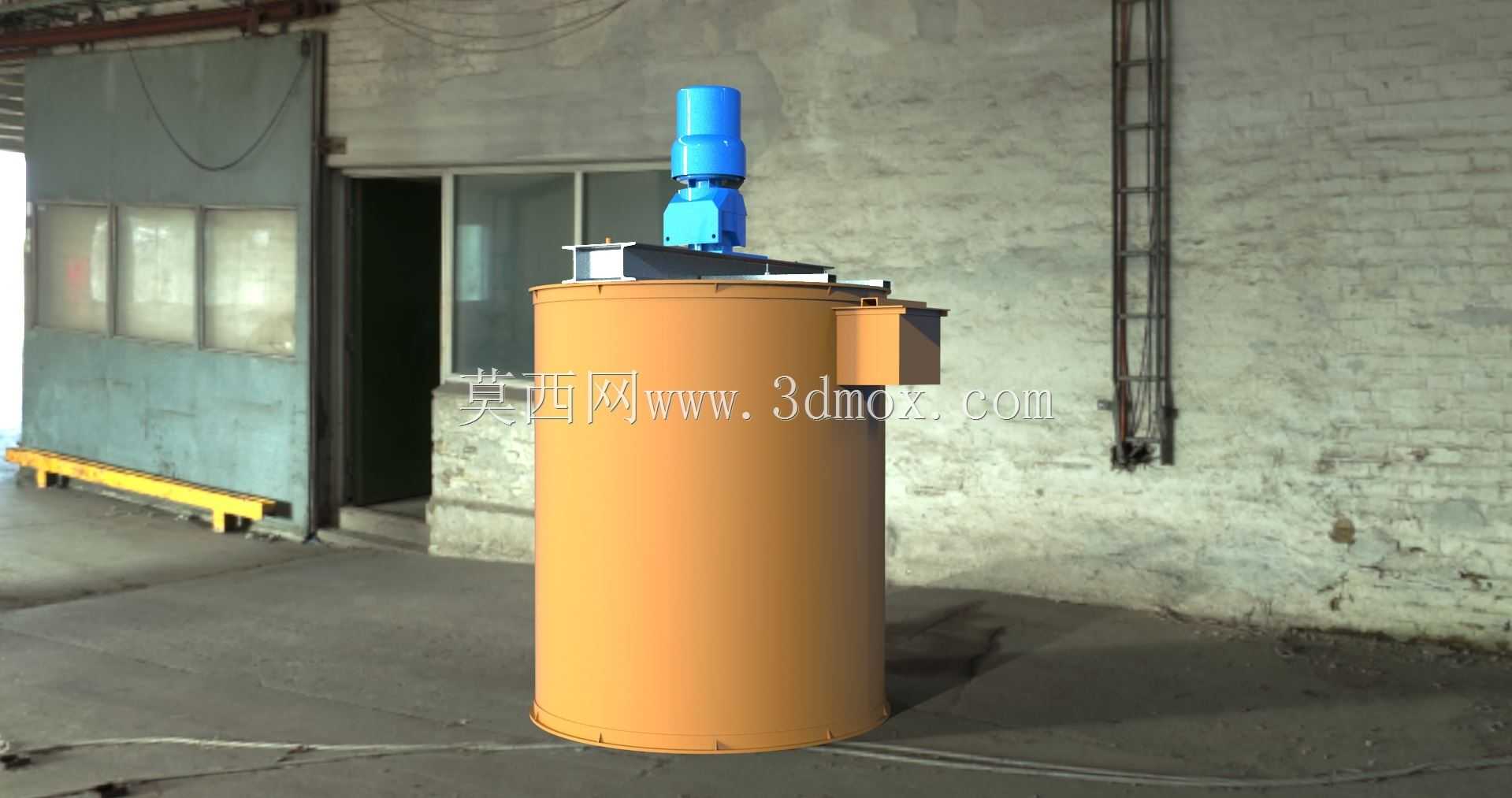

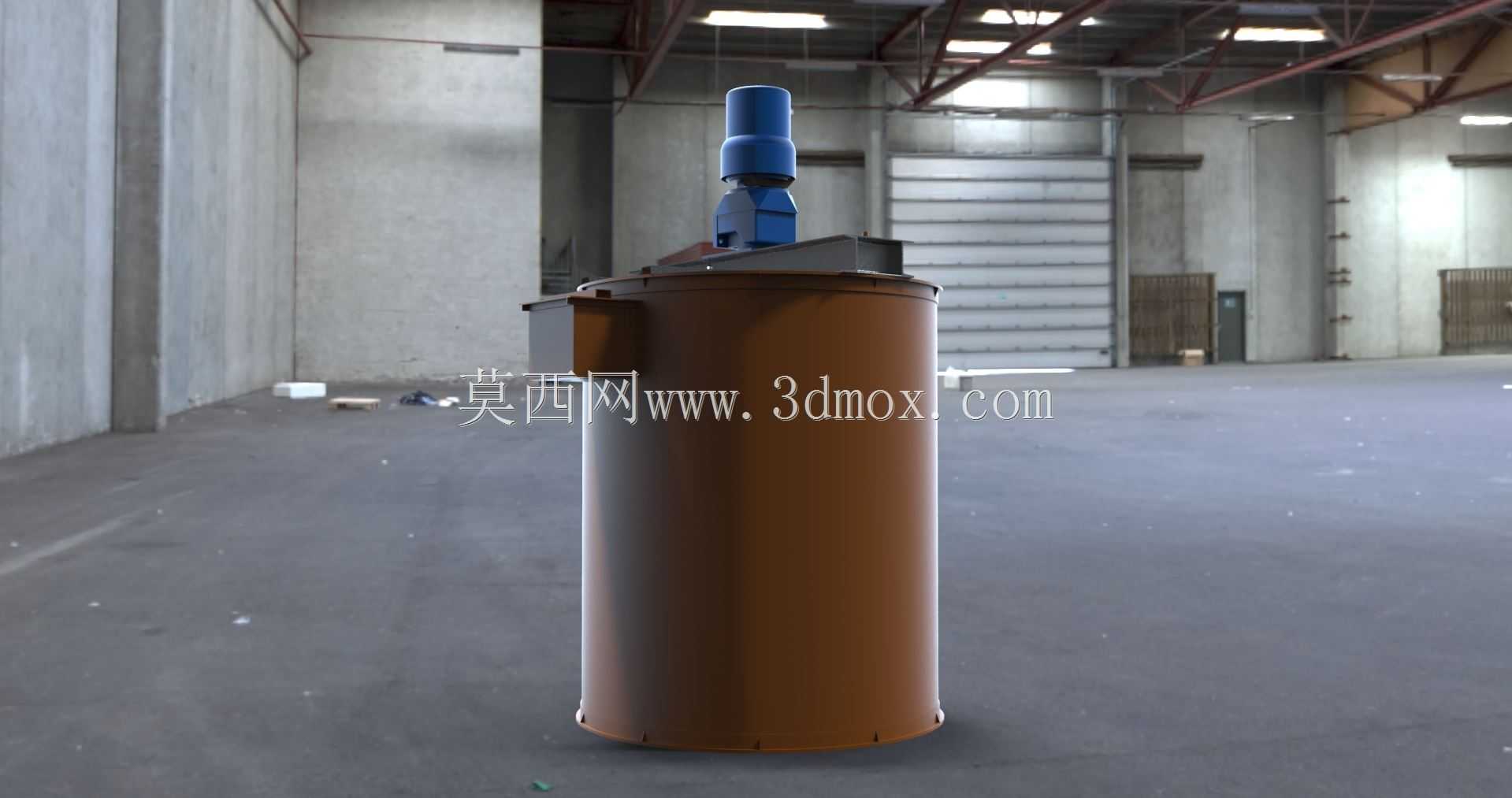

  在黄金选厂的炭浸法生产工段,浸出槽是串联整个提金流程的核心反应载体,承担着矿浆与氰化物、活性炭的均匀混合、金离子络合吸附的关键作用,区别于普通搅拌槽,这类设备的结构设计需要同时兼顾固相悬浮、药剂分散、炭粒磨损控制、长时间连续运行的可靠性,不能直接套用通用搅拌容器的参数。从现场安装的边界条件来看,这类立式圆柱形槽体通常采用落地式安装,底部做环形混凝土基础找平,槽体直段高度与直径的比例控制在1.1:1到1.4:1之间,避免过高径高比带来的矿浆分层问题,也不会因径高比过小导致槽内流场短路,矿浆走短路直接从溢流口排出,缩短反应停留时间。槽体顶部设置的进料口分两路布置,一路接入磨矿分级后达标浓度的矿浆,

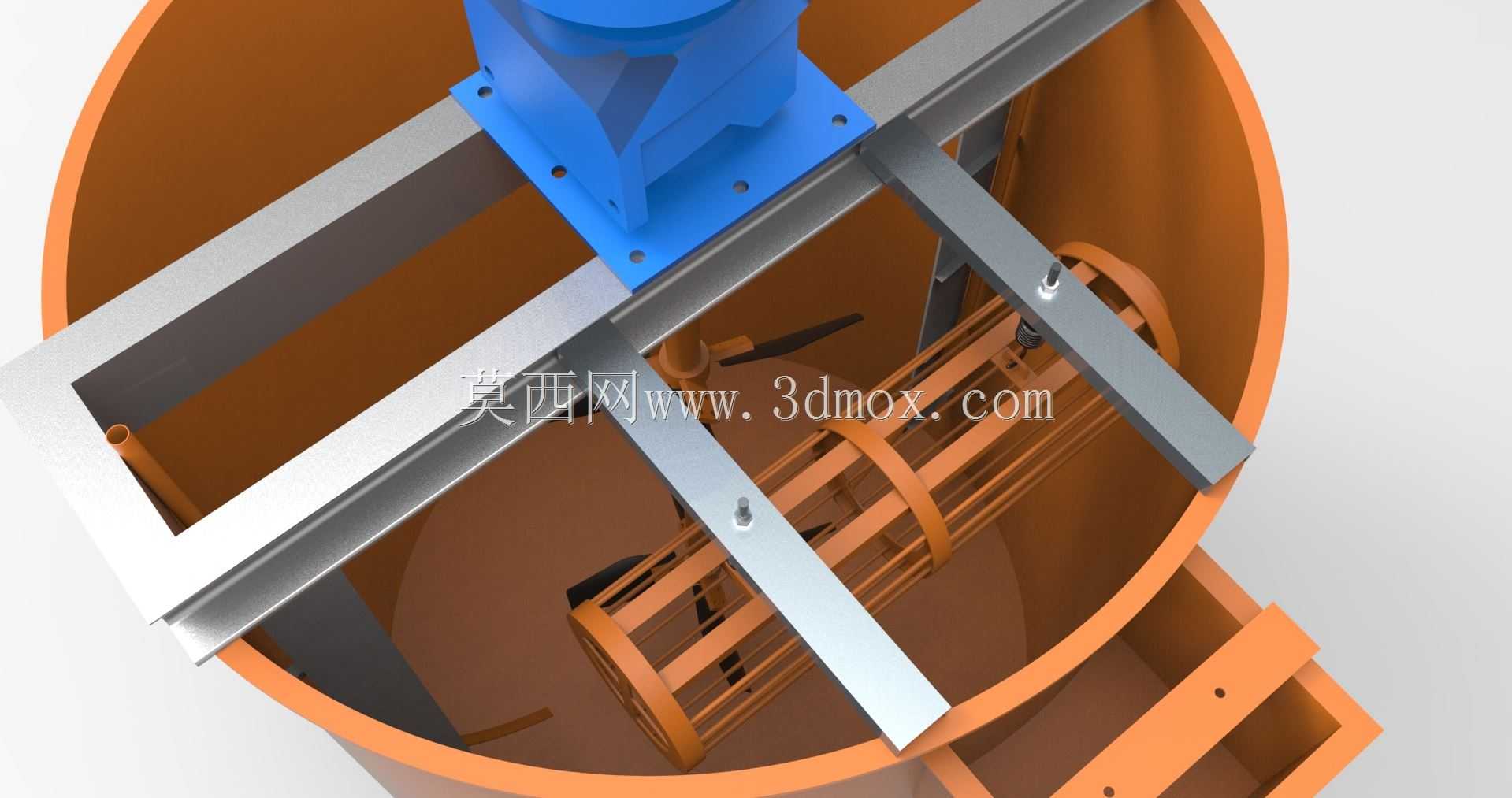

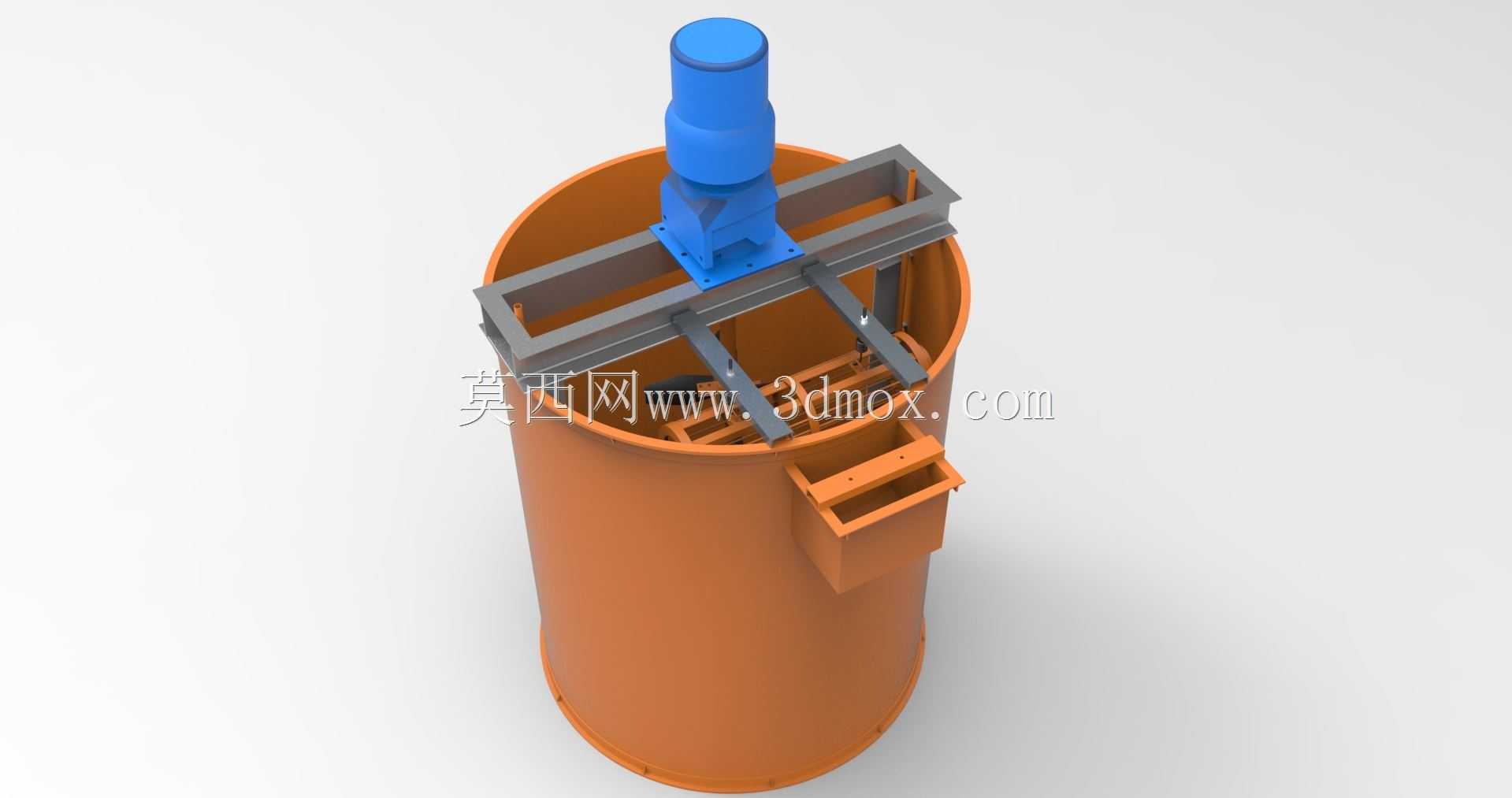

  一路接入配制好的氰化钠溶液与石灰乳调制药剂,侧边突出的箱体结构是炭粒的隔炭筛组件安装腔,内部固定条形筛网,筛缝尺寸控制在0.6mm到0.8mm之间,既能够让矿浆顺利通过进入下一级槽体,又能拦截载金炭不会随矿浆流走,筛面设计成倾斜角度,减少炭粒在筛面的堆积堵塞,日常生产中不需要频繁停机清理筛网。槽体顶部中心位置预留搅拌装置安装接口,配套的搅拌叶轮采用双层结构,下层为径流型叶轮,距离槽底的高度控制在叶轮直径的0.3倍左右,主要作用是推动底部矿浆向上流动,避免粗颗粒金矿石沉槽积料,积料过多会挤占槽内有效反应容积,还会磨损槽底衬板;上层为轴流型叶轮,推动矿浆在槽内形成大循环流场,让活性炭颗粒能够均匀分散在整个槽体容积内,

  不会出现炭粒浮在表层或者沉在底部的分层问题,叶轮转速需要经过流场仿真验证,线速度控制在3m/s以内,过高的线速度会加剧炭粒的机械磨损,产生的炭末会吸附金之后随尾矿流失,直接降低金的回收率,过低的转速则无法保证固相悬浮,矿浆浓度分层后浸出反应效率会大幅下降。槽体侧壁靠近顶部的位置设置溢流口,和下一级浸出槽的进料口通过溜槽连接,整个浸出工段通常串联6到8台同规格的浸出槽,矿浆依靠槽体液位差自流通过各级槽体,总停留时间控制在24到28小时,保证金颗粒能够充分和氰化物、溶解氧接触反应,形成金氰络合物后被活性炭吸附。槽体的材质选择上,接触矿浆的内壁通常做衬胶处理,厚度不小于4mm,能够抵御氰化物碱性矿浆的长期腐蚀,

  同时缓冲矿浆中粗颗粒矿石对槽壁的冲刷磨损,槽体外部做加强筋焊接,沿筒体圆周方向每间隔1.2米设置一道环形加强筋,轴向每间隔1.5米设置一道竖向加强筋,避免满槽矿浆运行时筒体出现鼓胀变形。在设计建模过程中,需要重点校核槽体满载时的基础载荷,单槽满载矿浆的重量要和基础的承载能力匹配,同时预留搅拌装置运行时的动载荷余量,隔炭筛的安装腔要和槽体侧壁做满焊连接,焊接位置做探伤检测,避免长期运行后出现焊缝漏浆问题;还要考虑检修空间,槽顶设置的人孔直径不小于600mm,方便检修人员进入槽内更换衬板、清理积料,侧边的隔炭筛腔也要设置快开检修门,不需要进入槽内就能完成筛网的更换和堵塞清理。另外,槽体顶部还需要预留充气管路接口,配套的低压风管从槽顶接入到下层叶轮位置,随叶轮搅拌分散到矿浆中,补充浸出反应需要的溶解氧,充气管的出口位置要正对叶轮的吸入口,让空气能够被叶轮充分剪切分散成小气泡,提高氧的利用率,避免大气泡直接上升逸出,浪费压缩空气能耗。这类浸出槽的设计不能只关注单体结构,还要结合整个炭浸工段的工艺布局,相邻槽体的中心距要预留足够的管道安装和检修通道,槽体的安装垂直度偏差控制在千分之一以内,避免搅拌轴运行时出现偏磨,缩短密封件和轴承的使用寿命。
