滚筒式筛分输送组合设备结构设计

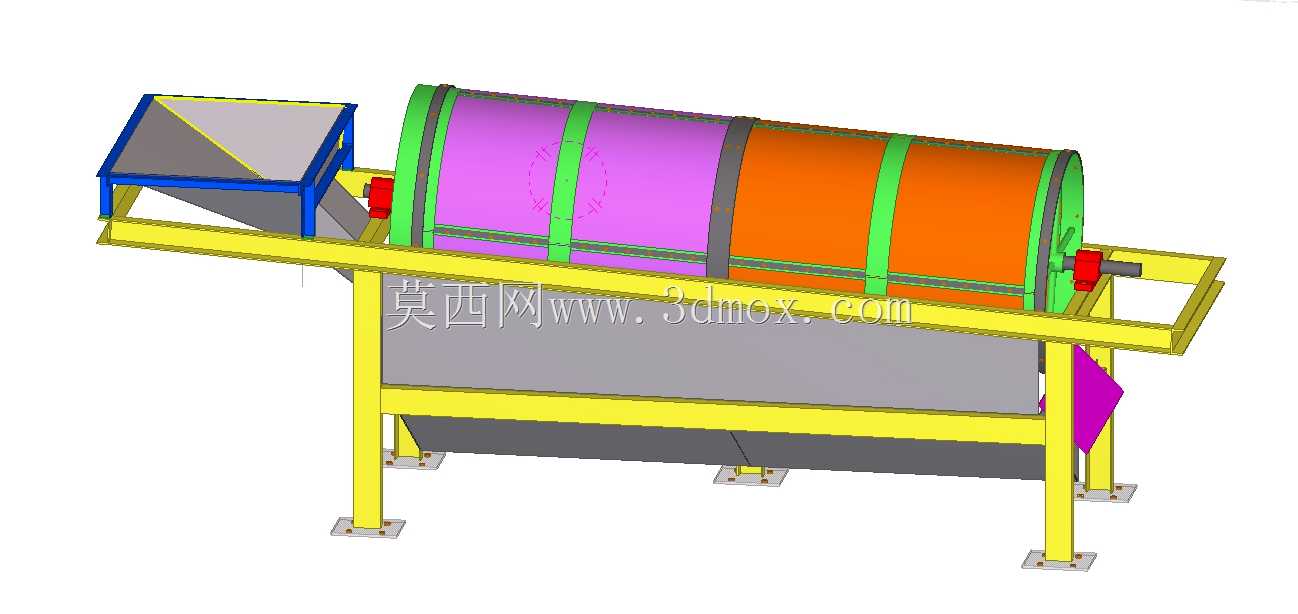

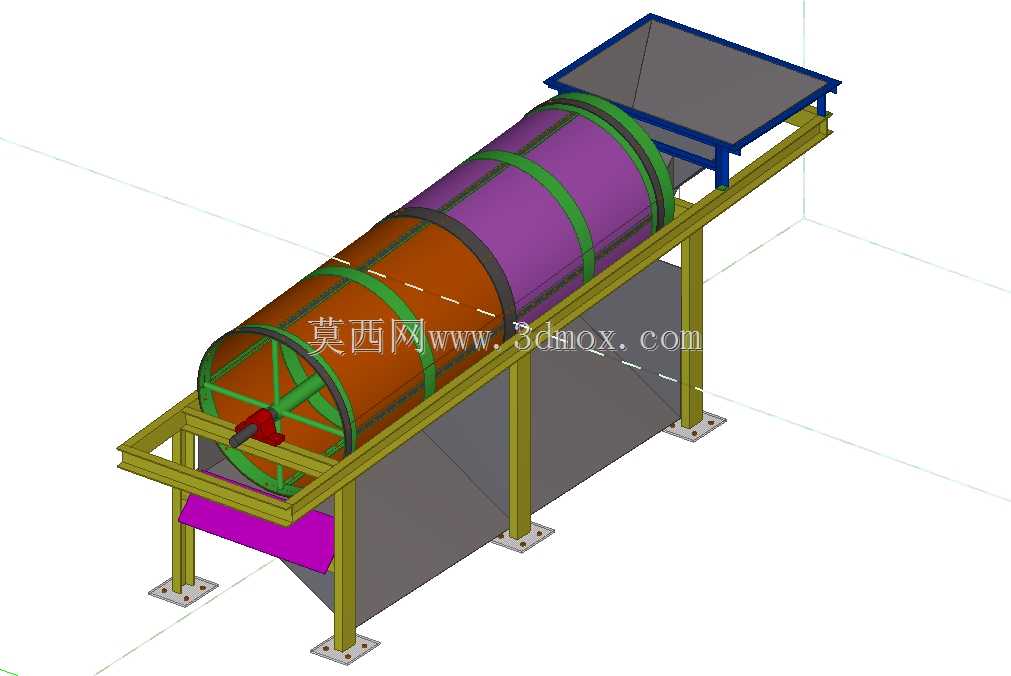

　　这套滚筒筛分设备的三维结构，主要面向散状物料的粒度分级作业场景，常见于砂石骨料加工、粮食清选、建筑固废分拣、矿料初分这类需要连续对散料做粒径分离的生产环节，核心作用是通过滚筒的回转运动，带动筒内物料翻动、滑移，让粒径小于筛网孔径的物料透筛落到下层导料结构，粒径超标的物料则沿滚筒倾斜方向从尾端排出，一次性完成两种及以上粒度区间的物料分离，替代传统人工筛分或者平面振动筛在大处理量场景下的部分作业需求。从结构设计逻辑来看，整套设备采用型钢焊接机架作为承载主体，机架立柱底部配置带安装孔的脚座，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时需要保证机架沿滚筒轴向保持3-5度的倾斜角度，这个倾角是经过物料滑落速度测算的，

　　既不会因为倾角过大导致物料在筒内停留时间过短筛不透，也不会因为倾角过小造成物料堵积在筒内影响处理效率。进料端设置的敞口式进料斗采用斜壁收口设计，斗体侧壁倾斜角度大于物料自然安息角，能够保证上游皮带输送机或者人工投料的物料顺利滑入滚筒内部，不会在进料斗位置发生挂料、积料问题，进料斗与机架采用螺栓连接，后期如果需要调整进料位置或者更换磨损的斗体，不需要拆解主体机架就能完成作业。核心的筛分滚筒采用分段式设计，筒身外侧用环形加强箍做径向加固，避免滚筒长期回转过程中受物料冲击、自身重量影响发生圆度变形，滚筒两端配置滚圈结构，搭放在机架两侧的托轮组件上，其中一端的托轮连接驱动单元，通过摩擦传动带动滚筒平稳回转，相比齿轮传动的结构，

　　摩擦传动的噪音更低，对安装同轴度的公差要求更宽松，后期维护时只需要更换磨损的托轮轮面即可，不需要拆解整根滚筒轴。滚筒下方设置的整段式导料槽采用斜壁结构，透筛后的物料会沿着导料槽斜面滑落到侧面的出料皮带或者集料斗内，导料槽与机架之间留有检修间隙，日常清理筛网堵塞物、检查筛网磨损情况时，操作人员可以从侧面间隙伸手作业，不需要吊装移除上部滚筒。设备的外形尺寸在设计时充分考虑了中小型生产线的场地限制，整体宽度控制在2.2米以内，长度控制在4.8米左右，进料端高度约2.6米，出料端高度约1.8米，能够直接匹配常规宽度500mm、650mm的皮带输送机做上下游衔接，不需要额外做高差改造。在细节设计上，滚筒的筛网采用模块化压条固定，

　　每一段筛网都通过螺栓压条固定在滚筒的骨架上，当某一段筛网出现磨损或者需要更换不同孔径的筛网来适配不同物料筛分需求时，只需要松开对应位置的压条螺栓就能更换筛网板块，不需要整体更换滚筒，大幅降低了后期运维的配件成本。机架的所有型钢连接处都做了三角加强筋焊接，能够承受滚筒满负荷载料回转时产生的交变载荷，避免长期运行出现焊缝开裂、机架晃动的问题，托轮组件的轴承座采用可调式安装结构，安装调试时可以通过调整轴承座的位置来调整滚筒的轴向窜动量，保证滚圈与托轮的接触面积始终保持在80%以上，减少局部磨损。另外在滚筒的进料端和出料端都设置了挡料圈，避免物料回转过程中从滚筒两端洒落到设备外部，减少现场清理的工作量，导料槽的末端设置了可调节的导料板角度，能够根据下游接料设备的位置调整出料方向，避免物料偏载落料造成皮带跑偏。从建模细节来看，这套结构完整还原了实际生产中的装配关系，所有连接螺栓的位置、焊缝预留的间隙、运动部件的安全距离都做了1:1的还原，没有出现干涉问题，托轮与滚圈的接触位置预留了0.5mm的安装间隙，符合实际装配的公差要求，进料斗、导料槽的板材厚度都按照实际设备的常用厚度做了等比例建模，能够直接作为同类设备设计的参考模型，也可以用于生产前的结构干涉校验、场地布置模拟。
