Turbogas组霍尔赛特涡轮增压器结构设计

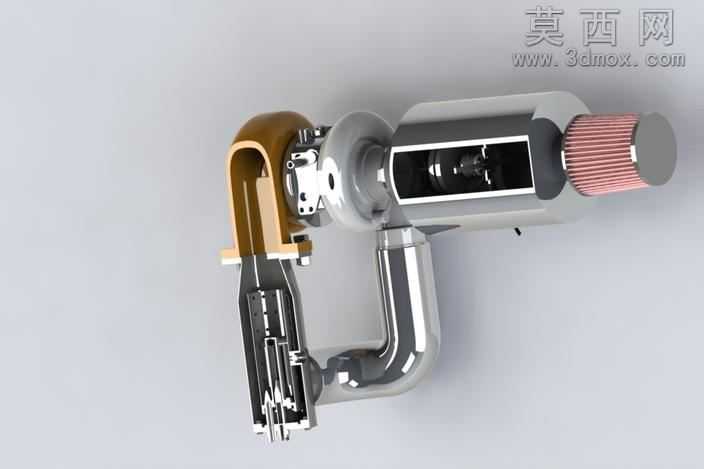

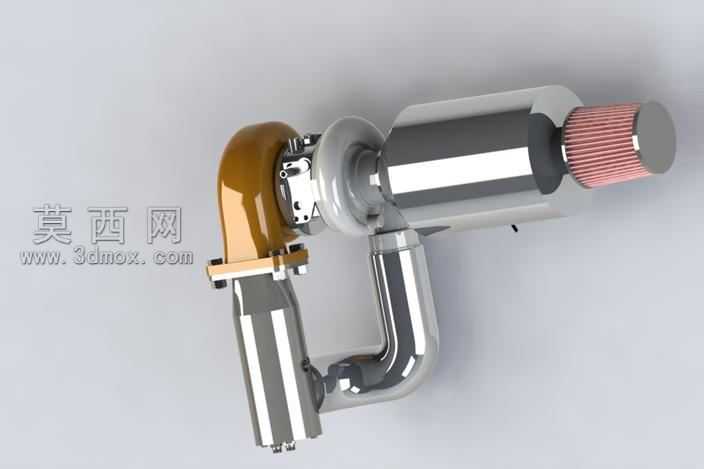

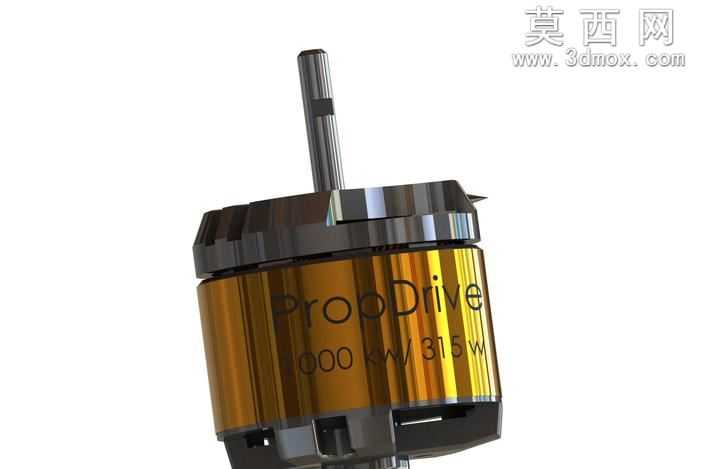

本作品为Turbogas组涡轮增压器三维设计方案，核心采用霍尔赛特HY55V透平压缩机构型，搭配1.6千瓦无刷电机与Rimtec MDC 10磁耦合组件实现发电功能，整体建模过程严格遵循工业级动力部件的设计逻辑，在三维软件中完成全参数化结构搭建。建模阶段首先对涡轮端、压气机端、中间连接管路三大核心模块进行独立草绘，通过拉伸、旋转、扫掠等基础特征完成主体轮廓构建，针对涡轮壳体的弧形流道采用曲面放样工艺保证内壁气动曲面的顺滑度，避免气流通过时产生不必要的紊流损耗。材质渲染环节针对不同部件做了差异化处理：涡轮进气弯管采用耐高温铸钢材质，表面做哑光氧化质感处理，还原高温工况下的金属色泽；压气机端壳体与连接管路采用抛光不锈钢材质，通过环境贴图反射模拟金属表面的高光质感；进气过滤端采用褶皱滤纸材质，通过凹凸贴图还原滤纸的纤维纹理与褶皱结构，各部件材质区分清晰，能够直观呈现不同组件的功能属性。结构设计上充分考虑了组件的装配合理性，磁耦合结构与无刷电机的安装位预留了足够的装配间隙，管路连接部位做了法兰定位特征，保证各部件装配时的同轴度要求，涡轮转子与压气机叶轮的连接轴做了轻量化挖孔处理，在保证结构强度的前提下降低转动惯量，提升增压器的动态响应速度。设计思路围绕小型透平压缩发电一体化需求展开，将传统涡轮增压器的增压功能与磁耦合发电功能结合，既保留了霍尔赛特增压器成熟的压气机气动性能，又通过无刷电机与磁耦合结构实现了多余动能的回收发电，整体结构紧凑，各功能模块布局合理，无干涉问题，可作为小型燃气涡轮动力系统、车用辅助发电单元的设计参考，建模过程中所有特征均保留参数化编辑属性，可根据不同功率需求调整压气机叶轮直径、涡轮流道尺寸、电机功率参数，具备较强的设计延展性。
