小型航空发动机散热气缸头结构设计

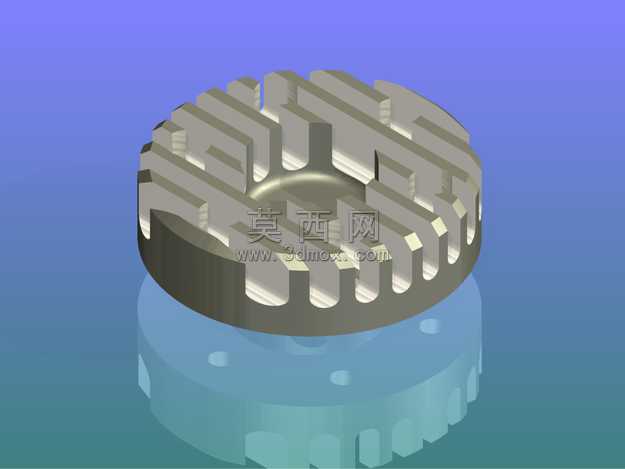

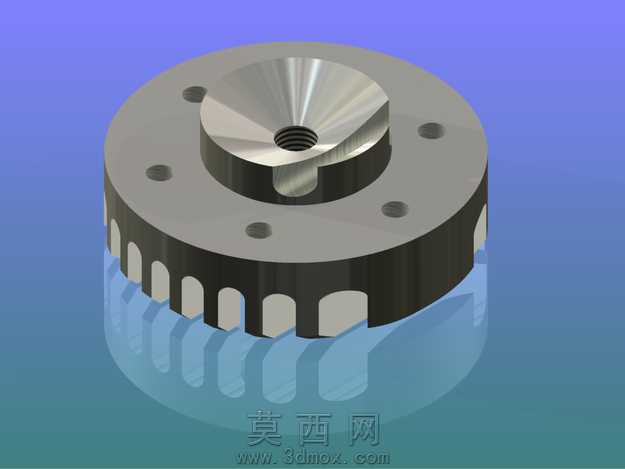

本次设计的小型飞机发动机气缸头，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证散热结构与缸体装配的精度匹配。整体造型以圆形基座为核心承载结构，上部环绕排布多组径向延伸的散热鳍片，鳍片采用等间距阵列布局，单组鳍片厚度与间距经过比例优化，既保证足够的散热接触面积，又避免结构冗余增加不必要的重量。建模阶段先绘制中心燃烧室的基准轮廓，通过拉伸切除形成内部容纳腔，再以中心轴线为阵列基准，逐组生成散热鳍片的单体特征，对鳍片边缘做圆角过渡处理，消除锐边应力集中隐患。材质渲染上选用航空发动机常用的轻质铝合金材质，调整金属粗糙度参数模拟铸铝件的哑光金属质感，基座下部的装配定位面做高亮金属处理，区分不同功能区域的材质表现。结构设计层面充分考虑小型航空发动机的轻量化需求，在鳍片根部做加厚处理提升结构强度，鳍片末端做收薄设计降低整体重量，中心区域预留气门安装位与火花塞装配孔，下部法兰边均匀布置定位销孔，保证与曲轴箱的装配同轴度。渲染阶段采用蓝紫渐变背景突出金属零件的轮廓层次，通过多角度光源投射凸显散热鳍片的立体排布结构，底部添加半透明倒影增强模型的展示质感，整体结构既满足小型航空发动机的散热功能需求，也兼顾了动力组件的装配适配性与轻量化设计要求，所有特征参数均可直接对接后续的工程图导出与加工仿真流程。
