星型活塞发动机整机装配结构设计

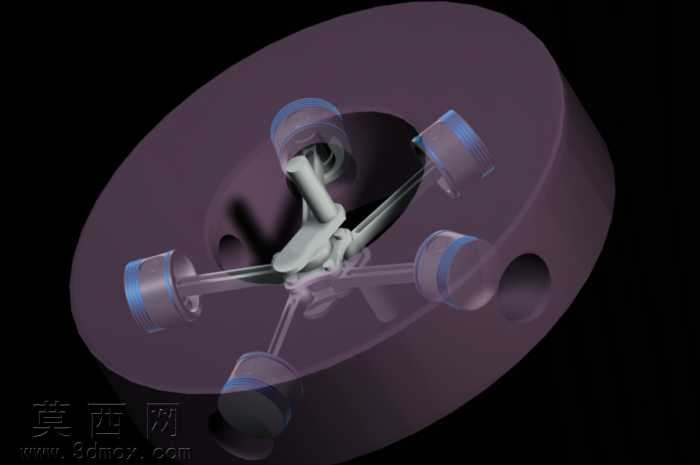

本作品为星型活塞发动机的整机三维装配模型，采用专业三维建模软件完成全参数化设计，整体结构围绕中心曲轴呈放射状均匀排布五组活塞连杆组件，还原了星型发动机经典的周向布局特征。建模过程中首先完成中心曲轴的参数化绘制，对曲柄销、主轴颈的配合公差做了精准预留，确保后续连杆组件装配时的运动干涉校验能够顺利开展；随后依次完成连杆、活塞、活塞销、气缸套等核心零件的独立建模，每个零件的倒角、退刀槽、密封槽等工艺细节都按照实际加工标准做了还原，活塞环槽的分层结构、连杆大头的剖分定位结构都做了精细化呈现。装配阶段采用自底向上的装配逻辑，先完成活塞连杆组的子装配，通过同轴、贴合等约束完成组件内部的配合定位，再将五组子装配依次与中心曲轴的曲柄销完成周向阵列装配，保证各气缸夹角均匀一致，最后完成外部环形机匣的装配，机匣上的安装孔、减重孔都按照实际安装需求做了位置排布。渲染阶段采用半透明材质赋予外部机匣，既可以清晰展示内部的曲柄连杆运动结构，又保留了整机的外形轮廓特征；金属材质分别赋予曲轴、连杆、活塞等运动部件，通过不同的金属粗糙度区分不同零件的材质属性，气缸套边缘采用淡蓝色半透明材质做视觉区分，提升整体结构的辨识度。设计过程中重点校验了活塞往复运动与曲轴旋转运动的干涉情况，通过运动仿真模拟确认各组件在全行程内无运动干涉，各配合面的间隙预留符合机械设计标准，整体模型既可以作为教学演示的直观教具，也可以作为星型动力装置设计的参考原型，完整还原了这类航空常用动力装置的核心结构特征。
