TCS3200颜色识别传感模块结构设计

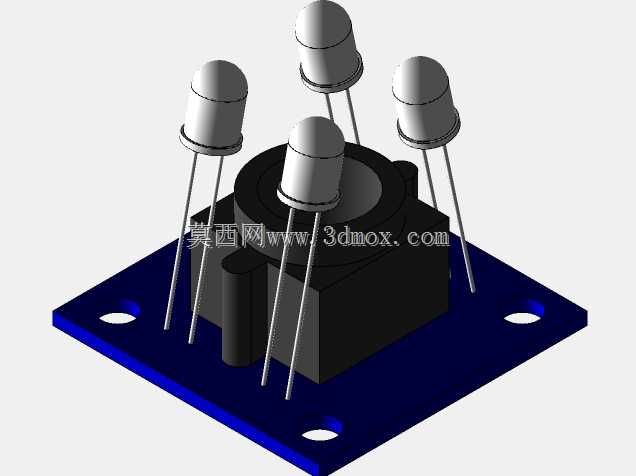

　　也能在注塑生产时减少应力集中的问题，底座的厚度控制在合理范围，既保证安装后的结构强度，不会因为轻微的外力碰撞出现形变，也不会过度占用安装空间，适配紧凑安装位的部署需求。感应核心区域的黑色承载座，是整个模块的定位基准，四个光电感应灯珠以中心感应区为圆心呈环形均匀排布，每个灯珠的引脚长度、弯折角度都严格按照实物焊接后的状态还原，灯珠的半球形透光外壳做了曲面建模，还原实际的光线出射角度，保证光线能够均匀覆盖中心的检测区域，避免出现光照死角导致颜色识别偏差。中心的感应芯片区域做了沉台设计，刚好容纳TCS3200芯片的本体，周围的限位凸台可以在焊接装配时快速定位芯片位置，减少手工焊接或者SMT贴片时的对位偏差，提升装配效率。从设计思路上看，在工业自动化颜色分选、教学实验平台搭建、小型智能检测工位的开发场景中，颜色识别传感单元是完成物料色彩判定、分拣触发、状态识别的核心感知部件，本次呈现的TCS3200颜色传感模块结构，完全围绕实际装机的适配需求完成建模还原。从实际使用场景出发，这类传感模块常被部署在小型传送带的物料检测位、智能小车的循迹辨色单元、教学实验箱的传感实训区，需要兼顾安装便捷性、感应角度合理性、元件防护性几个核心要求，建模过程中没有做多余的装饰性结构，所有几何特征都对应实际生产装配的需求。模块的安装底座采用带四个固定孔的方形板结构，孔位的间距、孔径都匹配常用的M2螺丝安装规格，底座边缘做了小尺寸的倒角处理，既避免装机时锐边划伤操作人员，

　　整个模块的结构完全服务于功能实现：环形排布的补光灯珠可以从不同角度为检测区域提供均匀的白光照明，避免单方向光照产生的阴影影响颜色采样精度；底座的安装孔做了沉孔设计，螺丝锁紧后头部不会突出底座表面，保证模块安装后可以完全贴合安装面，不会出现倾斜导致的感应距离偏差；灯珠引脚的长度预留了足够的焊接余量，既可以满足直插焊接的工艺要求，也不会因为引脚过长导致相邻引脚短路，同时引脚的排布间距符合标准2.54mm排针的间距规范，方便后续对接控制电路。在实际设备选型中，这类颜色传感模块的安装边界需要重点关注：模块整体的安装投影尺寸适配小型检测工位的狭小空间，感应面到检测物的最佳工作距离在10mm以内，建模时还原的灯珠高度刚好保证在这个工作距离下，

　　光照范围可以覆盖直径8mm左右的检测区域，满足小型电子元器件、色标、小尺寸物料的颜色检测需求。模块的黑色主体部分采用遮光材质的结构设计，建模时还原的外壳壁厚可以有效阻隔环境杂光进入感应区域，减少外界光线变化对颜色识别结果的干扰，这一点在工业现场复杂光照环境下的应用尤为重要，很多同类模块因为没有做遮光结构设计，在车间照明变化、设备自身光源干扰的情况下，很容易出现颜色识别误判的问题。从结构建模的细节来看，每个灯珠的金属引脚都做了等径的圆柱建模，还原实际元件的引脚形态，方便使用者在做整机装配仿真时，提前预判引脚和周边结构的干涉问题，比如在设计模块的安装支架时，可以避开引脚的伸出区域，避免装配时压弯引脚导致焊接点脱落。

　　底座的四个安装孔采用对称排布的设计，支持正向、旋转90度等多种安装方向，适配不同设备的走线方向和安装空间要求，不需要额外设计转接板就可以直接固定在设备的安装平面上。在教学实训场景中，这个模块的结构还原可以帮助学生理解颜色传感器的工作原理：环形补光的结构为什么能提升检测精度，安装孔位的设计如何兼顾不同安装场景，遮光结构如何减少环境光干扰，这些细节都可以通过三维模型直观展示，比二维图纸更有参考价值。在小型自动化分拣设备的设计中，设计人员可以直接调用这个模型完成检测工位的布局，提前模拟模块和物料传送带、分拣拨杆的位置关系，确认感应距离和检测范围是否满足物料检测要求，减少实物打样后的调整工作量。整个模型的几何特征没有做过度简化，所有和装配、功能相关的结构都做了精准还原，比如灯珠和底座的配合间隙、中心感应区的沉台深度、安装孔的沉孔深度，这些细节都是实际生产装配中必须关注的尺寸，建模时严格按照实物的装配公差做了还原，保证模型导入装配环境后，可以直接用于干涉检查、安装模拟、布局设计等工作，不需要二次调整结构尺寸。
