泡沫混凝土复合切割生产设备结构

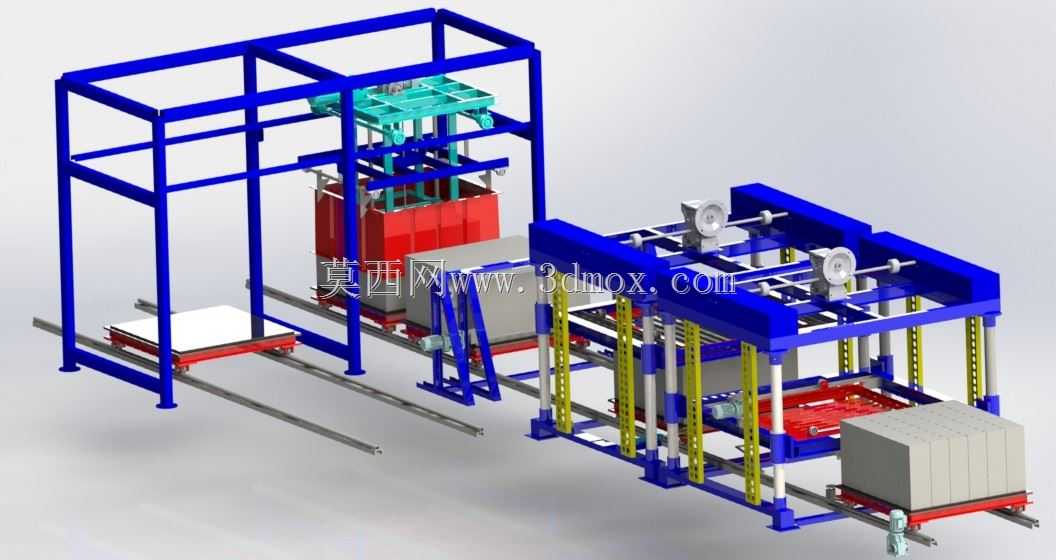

　　这套设备面向加气泡沫混凝土砌块的规模化量产场景，主要布置在建材生产车间的成型工段后端，衔接浇筑预养工位与成品码垛工位，承担初凝后泡沫混凝土坯体的多维度分切作业，替代传统单一线切割设备的工序分散痛点。从现场布局来看，整套设备沿车间纵向排布，左侧为脱模上料工位框架，右侧为多轴切割主机，中间通过轨道输送小车衔接坯体转运，整体安装边界需预留纵向12米、横向8米的作业空间，顶部框架最高点距地面4.2米，地面需做150mm厚硬化处理并预埋轨道固定螺栓，轨道平行度公差需控制在2mm/m以内，避免输送小车运行卡滞。设备核心功能覆盖坯体脱模、水平分层切割、垂直纵切、垂直横切全工序，左侧框架集成模具吊装脱模机构，可完成带模坯体的模框拆卸、

　　废料顶皮去除作业，脱模后的坯体通过承载托盘转移至输送轨道，依次送入右侧切割主机完成各维度切割。设计阶段针对传统线切割设备的痛点做了针对性优化：传统设备切割软质初凝坯体时，易因切割线张力不足、进给速度不匹配出现坯体坍塌、切面不平整问题，这套设备的切割机构采用框架式导向结构，垂直切割立柱配备同步升降导轨，切割线张紧机构采用恒力弹簧补偿，可根据坯体硬度实时调整张紧力，水平分层切割采用多线平行排布，一次进给即可完成多层砌块的厚度分切，避免多次进给带来的坯体移位误差。从人员配置角度，整套设备运行时仅需6名操作人员，分别负责模具吊装、坯体上料、设备巡检、成品出料、模具清理、转运调度岗位，单小时产能可达12立方米，

　　适配中小型泡沫混凝土砌块厂的量产需求。结构设计上，主体承载框架采用标准矩形型钢焊接成型，焊后做整体去应力处理，避免长期运行出现结构变形，切割运动副采用直线导轨配合齿轮齿条传动，传动间隙控制在0.1mm以内，保证切割尺寸精度，坯体输送小车采用链传动驱动，行走轮做包胶处理，减少运行震动对未完全固化坯体的损伤。针对低硬度坯体的下部切割难题，设备在横切工位底部设置了浮动支撑平台，切割时平台随切割进给同步移动，承托坯体下部避免切割过程中塌角，同时切割线配备高频振动模块，降低切割阻力，减少切面粘带料问题。安装调试时需注意各切割工位的同轴度校准，水平切割线的水平度公差需控制在0.5mm/m以内，垂直切割线的垂直度公差不大于1mm/m，

　　否则会出现砌块尺寸超差、切面倾斜问题。设备的气动系统集中布置在主机侧部的维护通道旁，方便日常检修气路元件，所有线缆采用拖链防护，避免运动过程中出现线缆磨损。实际生产中，这套设备可适配不同密度等级的泡沫混凝土坯体切割，通过调整切割线间距、进给速度参数，可生产不同厚度规格的砌块产品，适配外墙保温、内墙隔断等不同应用场景的建材需求，相比传统分散式切割工序，可减少30%的坯体转运时间，降低坯体在转运过程中的破损率。
