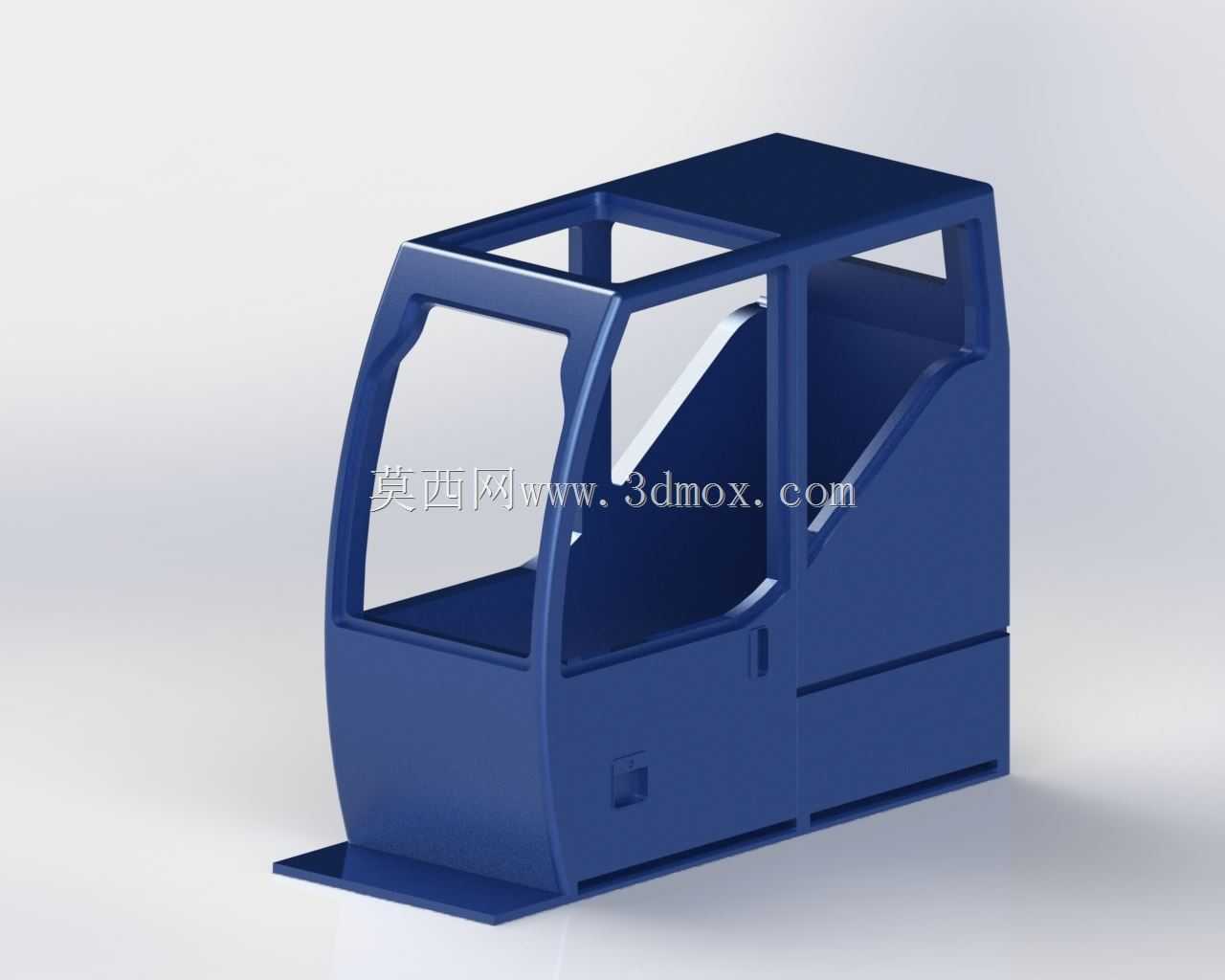

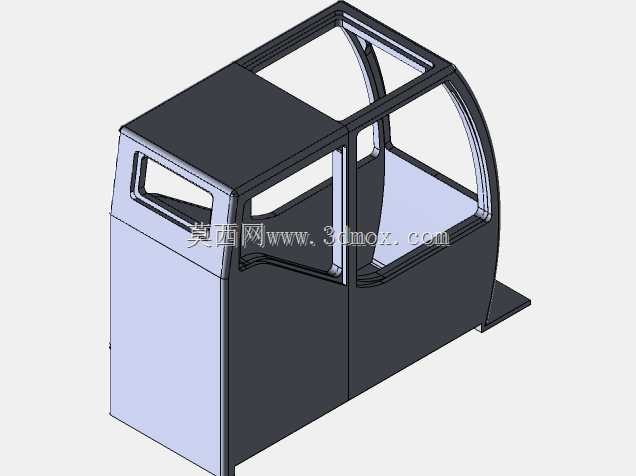

利勃海尔LTM起重机操作舱结构设计

　　起重机械作为工程建设领域的核心重载转运设备，其操作舱的设计合理性直接关系到作业人员的操作效率、长时间作业的疲劳度以及复杂工况下的操作安全性，是整车人机交互最核心的载体。本次呈现的利勃海尔LTM系列起重机操作舱结构，在设计阶段优先围绕流动式起重机的转场作业、复杂场地吊装的实际工况展开，首先从舱体的安装边界来看，整个舱体采用底部一体化安装法兰结构，法兰面预留的安装孔位完全匹配起重机转台上部的安装支座定位尺寸，安装后舱体整体位于转台前部左侧区域，不会与起重臂变幅支架、卷扬机构、转台回转护罩产生运动干涉，在起重臂全幅度变幅、回转机构全角度旋转的工况下，舱体所有外轮廓均处于设备安全运动包络线以内，不会出现结构剐蹭风险。

　　从功能特性层面拆解，该舱体采用框架式承载结构设计，外部覆盖件与内部承载框架做了一体化整合，前部采用大倾角弧面通透视窗设计，视窗下沿高度经过反复校核，能够保证操作人员坐姿状态下，无遮挡观察到车辆前部行驶区域、支腿伸缩作业区域以及吊重正下方的吊装作业区域，侧窗的开口尺寸兼顾了观察侧方支腿作业状态与后视镜视野的需求，顶部预留的天窗框架结构，可用于安装防护网与遮阳结构，满足大高度吊装作业时的向上观察需求。舱体内部的空间布局按照人机工程学尺寸做了预留，操作面板安装位、座椅固定位、脚踏区域的空间边界都做了明确的结构限位，能够适配不同身高操作人员的坐姿调整需求，舱体后部预留的电气走线腔与设备安装空间，可容纳起重机的力矩限制器显示屏、各类操作手柄、空调系统以及电气控制模块，走线腔的分隔结构能够将动力线缆与信号线缆分开布置，减少电磁干扰对吊装作业安全监测设备的影响。

　　在结构设计思路上，该舱体充分考虑了流动式起重机的户外作业特性，舱体外部的曲面过渡设计不仅能够降低车辆高速转场时的风阻，还能减少雨水、扬尘在舱体接缝处的积存，舱体下部的一体化储物舱结构，可用于放置作业工具、安全防护装备等随车物品，舱门的密封槽结构预留了密封胶条的安装位，能够保证雨天作业、扬尘环境下的舱内密封性。从外形尺寸的匹配性来看，整个舱体的宽度控制在起重机整车宽度范围内，不会超出车辆两侧的外廓尺寸，满足道路行驶的法规要求，舱体的高度设计兼顾了操作人员头部空间与整车高度限制，转场运输时无需拆卸舱体即可满足常规道路的限高要求。

　　在实际工程应用场景中，这类起重机操作舱需要承受转场过程中的颠簸振动、吊装作业时的结构微动冲击，因此舱体框架的连接处都做了加强筋结构设计，安装支座位置的板材厚度做了局部加强，能够承受长期交变载荷下的结构疲劳，避免出现舱体变形、门窗开合卡滞等问题。视窗的安装边框采用阶梯式结构，既能够固定钢化玻璃，也能为玻璃密封胶、缓冲胶垫预留足够的安装空间，在吊装作业产生振动时能够缓冲玻璃受到的冲击力，降低玻璃碎裂的风险。舱体外部的扶手、踏板安装位都做了集成化设计，不需要额外焊接安装支座，减少了舱体生产过程中的焊接变形量，也提升了后期维护更换配件的便利性。

　　不同于固定式设备的操作舱，起重机操作舱需要随转台做360度回转，因此在设计时还考虑了线缆回转的预留空间，舱体后部的走线口采用圆弧过渡结构，避免回转过程中线缆被尖锐边角割损，同时走线口的密封结构能够防止雨水顺着线缆流入舱内。舱体内部的内饰安装卡扣位都做了预设，后期装配内饰板时不需要在舱体结构上二次钻孔，既提升了装配效率，也避免了钻孔位置出现锈蚀风险。对于三维建模从业者而言，这类舱体结构的建模需要重点关注曲面与框架结构的衔接精度，安装孔位的位置度公差，以及各个运动部件的间隙校核，尤其是视窗曲面的连续性、舱门与门框的配合间隙，都会直接影响后续实物生产的装配效果，建模过程中需要反复核对安装边界尺寸，确保舱体与起重机其他部件的装配兼容性，避免出现安装干涉、功能受限等问题。
