2t弯梁起重卷扬提升设备结构

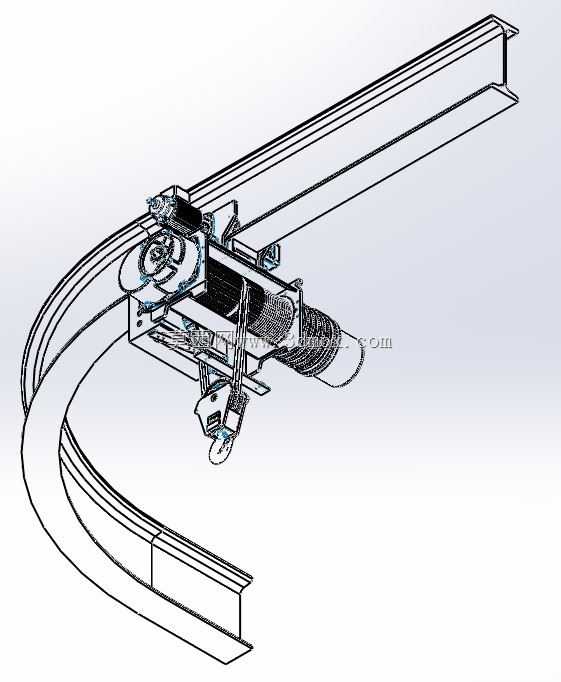

　　该设备属于轻小型起重作业核心执行单元，主要适配厂房内固定跨距的弯梁轨道布设场景，多用于机加工车间工件周转、仓储库区重型货位调运、装配工位重型部件对位吊装这类作业半径固定、起升高度在常规厂房层高范围内的工况，相比直梁配套的起重葫芦，弯梁适配的结构可覆盖轨道转弯段的作业盲区，能在L型、U型布设的架空轨道上全程顺畅运行，无需额外增设转运接驳工位，减少车间内起重设备的重复布设成本。

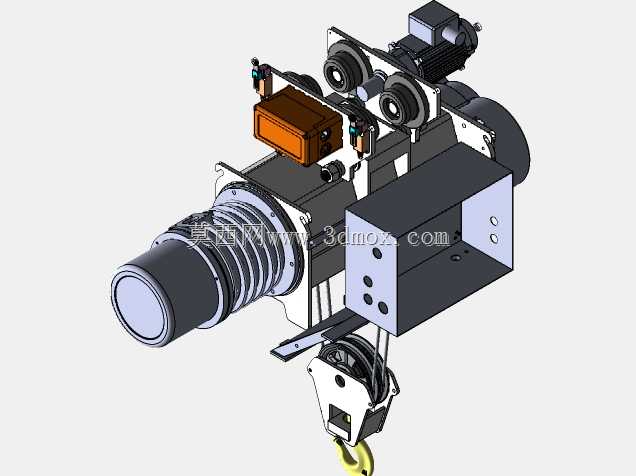

　　从功能结构来看，整套机构集成了行走驱动、起升驱动、排绳导向、吊钩总成、电气控制几个核心模块，行走轮组采用对称双轮缘结构，轮槽弧度匹配标准弯梁轨道的截面弧度，在轨道转弯段可通过轮缘的导向作用自动适配曲率变化，避免行走过程中出现卡滞、脱轨风险；起升卷筒采用多层缠绕设计，绳槽经过精密加工，可保证钢丝绳在全程起升范围内排列整齐，不会出现乱绳、咬绳问题，卷筒端部设置的压绳结构可保证钢丝绳末端固定可靠，即使在最低起升位置也能保留不少于3圈的安全缠绕圈数，符合起重设备的安全规范要求。排绳机构与卷筒采用联动设计，可跟随卷筒转动同步调整导绳滑轮的轴向位置，保证钢丝绳出绳角度始终与卷筒轴线垂直，降低钢丝绳的偏磨损耗，延长钢丝绳使用寿命。吊钩总成配备了滑轮组与防脱挡板，滑轮轴承采用免维护密封结构，可在多粉尘的车间环境下长期运行无需频繁注油维护，防脱挡板可避免吊装过程中吊索具从吊钩口意外脱出，降低作业安全风险。电气控制模块采用集成式箱体安装，箱体设置在机构侧方的检修易达位置，内部集成了行走与起升的控制回路、过载保护元件、限位触发元件，箱体防护等级满足车间常规作业环境的防尘防溅要求，外部接线采用防水航空插头，检修更换时无需重新拆线接线，可大幅缩短设备故障停机时间。

　　设计过程中优先考虑了安装边界的适配性，整套机构的横向宽度控制在弯梁轨道的安装限界范围内，不会与厂房内的管线、桥架、其他工位设备产生干涉，竖向尺寸预留了足够的吊钩安全行程，在最高起升位置时吊钩滑轮组与机构本体之间保留了足够的安全缓冲距离，不会出现冲顶碰撞问题。行走驱动采用减速电机直连轮组的结构，省去了额外的链传动、带传动结构，既减少了传动环节的功率损耗，也降低了后期维护的备件成本，驱动电机自带制动功能，在断电状态下可自动锁止行走轮，避免设备在轨道坡度段出现溜滑问题。起升驱动同样采用带制动的减速电机，配合卷筒端部的超速保护开关，当起升速度超过额定阈值时可自动触发制动锁止，防止重物坠落。机构的各个安装接口均采用标准化设计，与同吨位的常规弯梁轨道安装尺寸完全兼容，用户在旧设备改造替换时无需对原有轨道进行二次加工，可直接吊装就位后固定接线即可投入使用，大幅降低改造施工的周期与成本。

　　在细节结构处理上，所有受力连接部位均采用加厚钢板焊接后去应力处理，焊缝经过无损检测确保无焊接缺陷，可承受额定载荷下的长期交变载荷作用，不会出现焊缝开裂、结构变形问题。所有转动部位的润滑点均引出到设备外侧的集中润滑位置，日常维护时无需拆解设备护罩即可完成注油保养，降低维护作业的难度。设备整体的重量分布经过重心校核，安装后整机重心落在行走轮组的中心支撑范围内，在额定载荷起吊时不会出现偏载倾斜问题，运行过程中整机晃动量控制在极小范围内，保证吊装对位的精度，适合机加工、装配场景下的重型部件精准对位作业，可有效降低工人的搬运劳动强度，提升车间内物料周转的作业效率。
