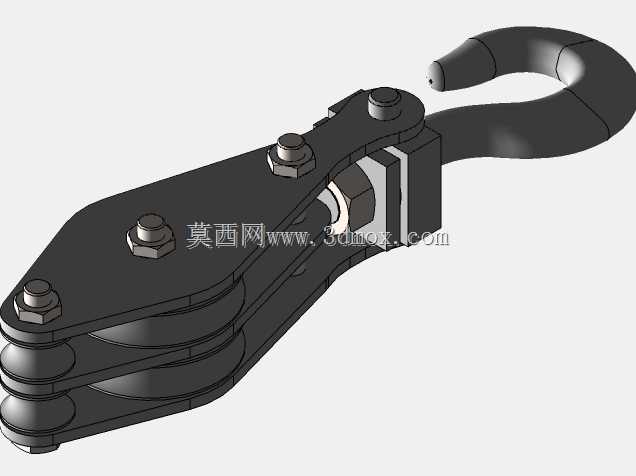

双滑轮起重吊钩组结构设计

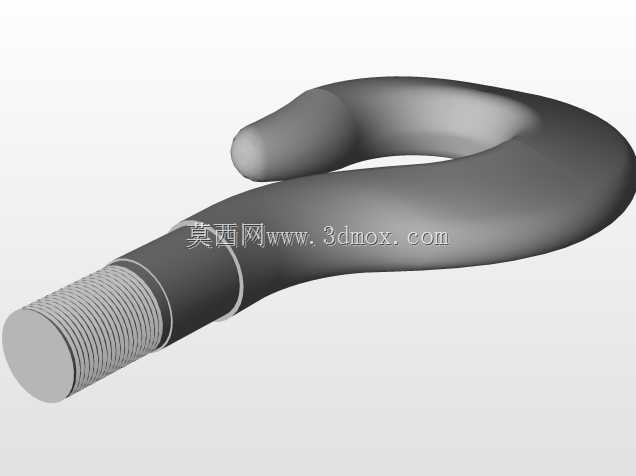

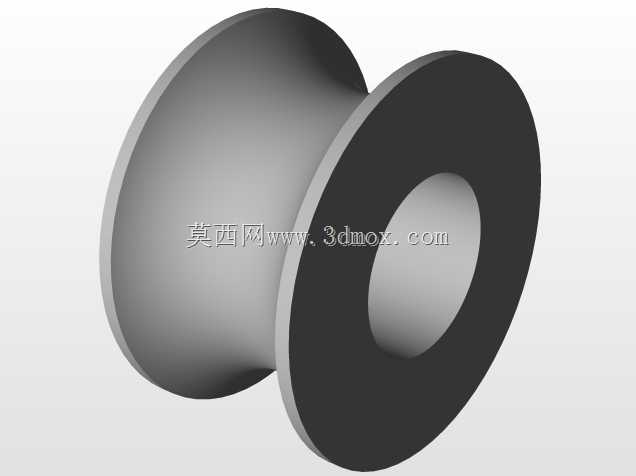

　　在车间重型工件转运、港口散货装卸、基建现场构件吊装这类需要频繁完成重物起升、变幅动作的作业场景里，吊钩组是直接承载载荷、连接起升钢丝绳与被吊物的核心执行构件，这套带双滑轮的吊钩结构，正是针对中小吨位常规起重作业设计的成熟吊具方案。从实际作业需求出发，这套吊钩组的设计首先要平衡承载可靠性与作业灵活性，钩体部分采用锻造弯钩形态，钩尖位置做了防脱挡边的安装预留，避免吊装过程中吊索从钩口滑脱，钩身的圆弧曲率经过反复校核，既保证吊索、卸扣能顺畅挂入，又不会因为曲率过小造成应力集中，在长期受交变载荷的工况下出现疲劳裂纹。上部的双滑轮结构是这套吊具的核心受力传递单元，两个滑轮平行布置在夹板组之间，滑轮绳槽的弧度匹配常规起重钢丝绳的直径公差，

　　能让钢丝绳在绳槽内顺畅滑动，不会出现卡绳、咬绳的问题，同时双滑轮的配置可以让钢丝绳分支数翻倍，在同等钢丝绳直径下提升整体承载能力，也能让起升过程中吊钩的受力更均衡，减少起吊时的重物偏摆。夹板组采用双侧厚钢板切割成型，通过多组高强度螺栓与防松螺母锁紧，将滑轮轴、钩体连接轴牢牢固定在两块夹板之间，每个螺栓的预紧力都经过计算，既要保证长期受冲击载荷时不会出现连接松动，又要避免预紧力过大造成夹板局部压溃。滑轮与轴之间预留了润滑脂加注通道，日常维护时可以直接通过注油嘴向转动副加注润滑脂，减少滑轮转动时的摩擦阻力，延长轴套的使用寿命。从安装边界来看，这套吊钩组的上部滑轮间距、夹板开口尺寸完全适配对应吨位起重机的起升钢丝绳缠绕路径，

　　不需要对原有起重机的起升机构做额外改造就能直接换装，钩体的开口尺寸可以适配常规的吊装卸扣、吊装带吊环，不需要额外配置过渡连接件就能完成多数常规吊装作业的挂接。设计过程中特意将整体重心控制在滑轮轴中心的正下方，起吊重物时吊钩能自动保持竖直状态，不会因为重心偏移造成重物侧倾，降低吊装作业的安全风险。夹板外侧没有多余的突出结构，避免在狭窄作业空间内剐蹭周边设备或者构件，所有连接螺栓的端头都做了沉台处理，不会突出夹板平面，减少作业过程中螺栓被碰撞变形的概率。钩体与夹板的连接位置设置了推力轴承，让钩体可以在承载状态下自由水平旋转，方便作业人员调整被吊物的朝向，不需要反复摘钩调整吊索位置，能有效提升吊装作业的效率。滑轮的轮缘做了加厚处理，

　　即使出现轻微的钢丝绳脱槽倾向，加厚的轮缘也能挡住钢丝绳，不会直接从滑轮上脱出造成载荷突降。整套结构没有采用复杂的异形构件，所有板材、轴类、标准件都可以采用常规工业原材料加工，后期维护更换配件时不需要定制特殊零件，能大幅降低现场运维的成本与配件等待周期，非常适合制造车间、货场、中小型基建项目这类吊装频次高、运维条件有限的作业场景使用。
