机器人轮式底座矩形边框结构件

　　在轮式移动机器人的整机结构体系中，底座边框是承担整机载荷传递、部件安装定位、运动姿态稳定的核心承载构件，本次呈现的矩形边框结构，正是针对室内轮式服务机器人、小型巡检机器人的轮式底座安装需求设计的承载框架。从实际应用场景来看，这类边框结构多用于家用服务机器人、展厅导览机器人、小型仓储转运机器人的底盘承载环节，需要承接上部机身的全部静载荷，同时抵消机器人行走过程中加减速、转向、越障时产生的动载荷与冲击力矩，对结构的刚性、形位公差控制都有明确的工程要求。

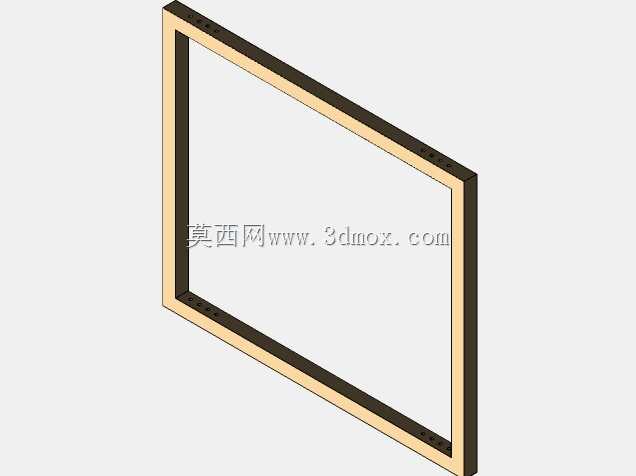

　　从功能特性层面看，该边框采用闭合矩形的框式结构设计，相比拼接式的条状支撑结构，闭合框体的抗扭刚度提升明显，能够避免机器人行走过程中底盘出现形变导致的轮组定位偏移，防止出现行走跑偏、轮组偏磨的问题。边框的截面采用等厚度的矩形截面设计，在保证结构刚性的前提下控制了整体重量，不会给轮组驱动系统带来额外的负载负担，适配小型轮式机器人的负载能力上限。边框的侧边预留了阵列排布的安装孔位，这些孔位的位置经过公差匹配，既可以用于固定下部的轮组安装板、驱动电机支架、电池仓固定座，也可以用于连接上部的机身立柱、传感器安装支架、控制盒固定位，实现一个框架同时完成上下部所有核心部件的定位安装，减少额外的转接零件数量，降低整机的装配复杂度。

　　设计思路上，该结构优先考虑了装配工艺性与维护便利性，框体的四个角采用直角拼接的结构形式，拼接处的贴合面经过平面度公差控制，保证拼接后框体的整体平面度误差控制在合理范围内，避免安装后出现部件倾斜的问题。边框的内外边缘都做了小尺寸的倒角处理，一方面是去除加工过程中产生的毛刺锐边，避免装配过程中划伤操作人员或者损坏线缆外皮，另一方面也能够减少应力集中，提升框体在承受冲击载荷时的结构强度，防止边角位置出现应力开裂的问题。框体的厚度尺寸经过匹配计算，既能够容纳常规的轮组安装座的嵌入深度，保证轮组安装后不会突出框体下表面造成行走剐蹭，也不会因为框体过厚导致整机重心过高，影响机器人行走时的稳定性，避免出现侧翻风险。

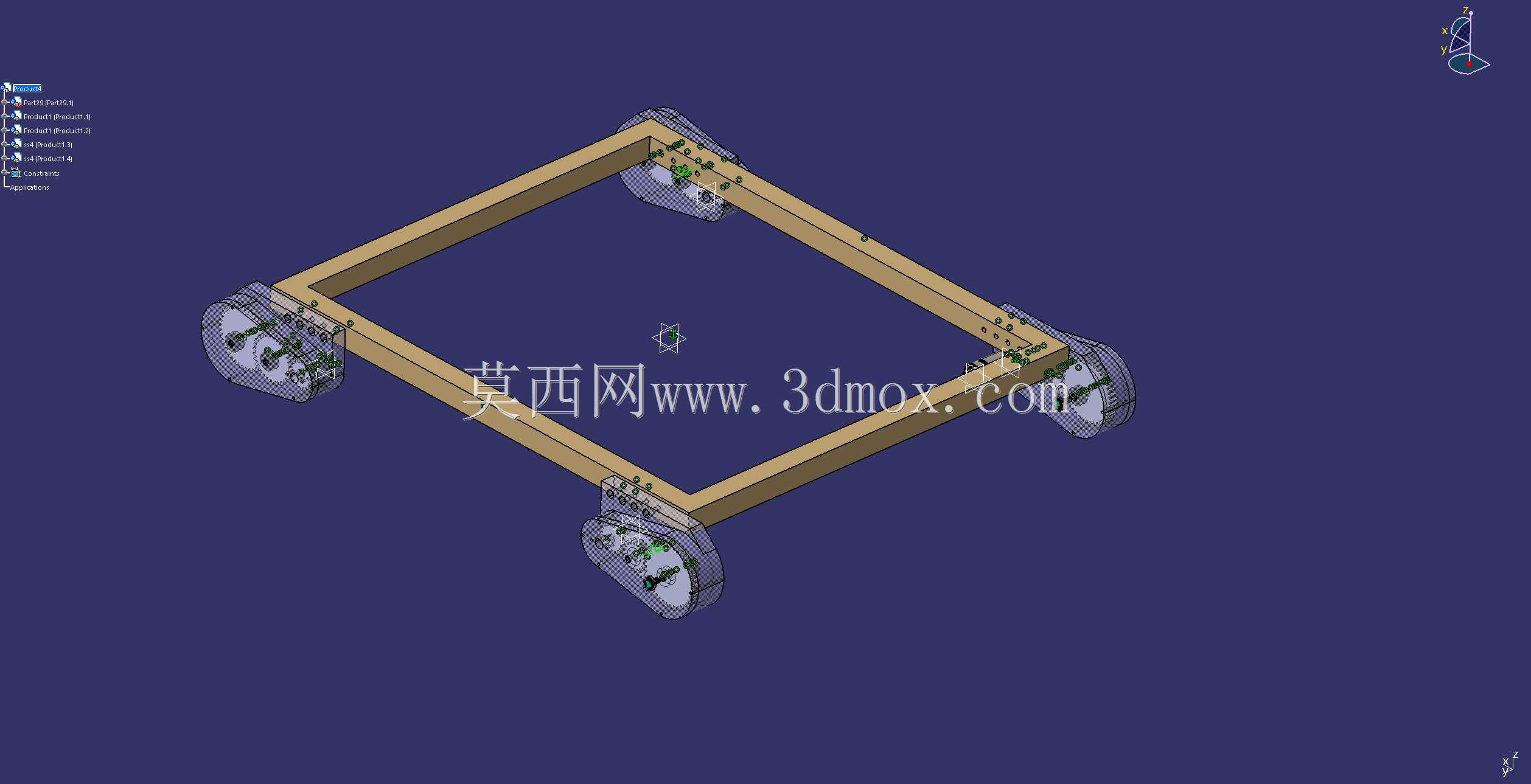

　　从安装边界的角度来看，该矩形边框的内圈尺寸预留了足够的空间，能够容纳轮式机器人常用的差速驱动轮组、万向从动轮、电池包、控制电路板等核心底盘部件，内圈的净空尺寸经过校核，保证各个部件安装后不会出现运动干涉，尤其是驱动轮的转动范围、转向时的摆动范围都和框体内壁保留了足够的安全间隙。边框的外圈尺寸则匹配常规小型轮式机器人的机身外径，安装后框体边缘和机身外壳齐平，不会出现突出的棱角，在室内场景运行时不会剐蹭家具、墙面或者过往人员。框体上下表面的安装孔位采用统一的孔距规格，能够适配不同厂家的标准轮组、标准支架的安装尺寸，具备一定的通用互换性，不需要针对不同配件重新打孔调整，能够缩短产品的装配调试周期。

　　在实际工程应用中，这类框式底座边框通常采用硬质铝合金材质加工，在保证结构强度的同时具备较好的轻量化效果，表面可以做阳极氧化处理提升耐磨与耐腐蚀性能，适应室内不同场景的使用环境。结构设计过程中已经考虑了加工工艺的可行性，不管是采用铝型材拼接后铣削加工孔位，还是采用整块板材铣削成型，都能够实现较高的尺寸精度，不需要复杂的工装夹具就能够完成加工，加工成本可控，适合小批量试制以及批量量产的需求。对于结构设计从业者来说，该结构的设计逻辑可以直接复用在各类小型移动机器人的底盘设计中，只需要根据实际的轮组尺寸、负载重量调整框体的长宽尺寸与截面厚度，就能够快速适配不同的产品需求，减少重复设计的工作量。
