双输出接口伺服机电阀结构设计

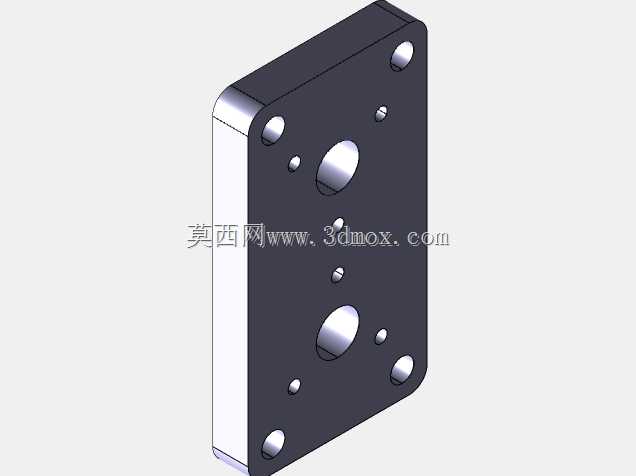

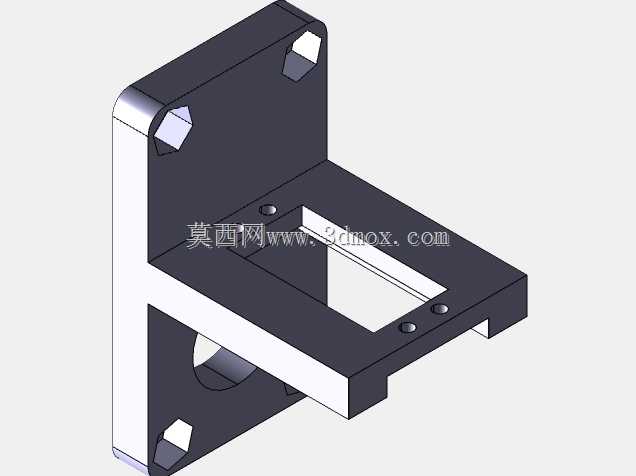

　　这款伺服机电阀的结构设计，核心面向小流量高精度流体调控场景，常见于实验室精密流体配比设备、小型化工试验管线、医疗试剂加注装置这类对通路响应速度、输出一致性要求较高的工况中，区别于传统手动阀或者单通路电磁阀，双输出接口的布局可以同步完成两路介质的通断与流量调节，减少管路中单独阀件的排布数量，压缩整体阀组的安装占用空间。从结构布局来看，阀体主体采用方形安装基座设计，基座上预留了四个沉头安装孔，安装时可以直接通过螺栓将阀整体固定在安装面板或者设备立板上，安装孔的位置公差在建模阶段就按照常规工业安装面板的通用孔距做了匹配，不需要额外做转接板适配，基座侧面延伸出的带孔定位支耳，是为了在高频动作的工况下辅助定位，

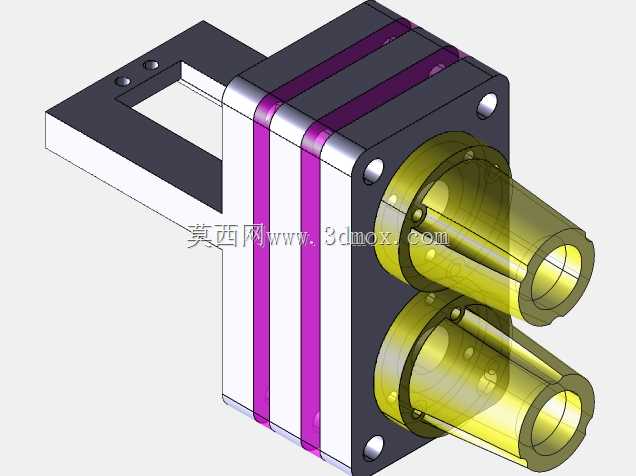

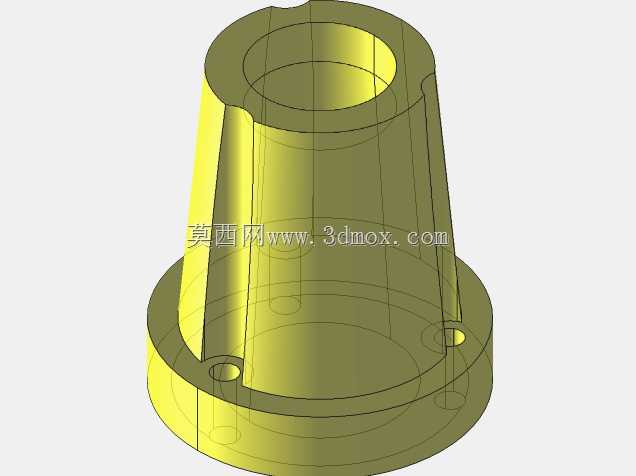

　　避免阀件长期受流体冲击产生安装位移，支耳上的方形镂空一方面是为了减轻整体重量，另一方面可以在安装时穿过管线或者扎带，整理阀侧的走线与外接管路。阀的流体输出端采用两个倾斜布置的锥形接口，接口的锥度按照行业通用的硬管密封锥度设计，外接管路时不需要额外加装密封垫片，依靠锥面配合就能实现可靠密封，两个接口的倾斜角度经过反复调整，既保证外接管路弯折半径满足常规软管、硬管的最小弯曲要求，不会出现管路折死影响通流的问题，也能让两路输出的介质流向避开周边安装的其他元件，减少管线干涉的概率。阀体中部的叠层结构是驱动与密封的核心区段，不同颜色标识的叠层分别对应密封隔层、电磁驱动线圈架、阀芯导向套三个部分，

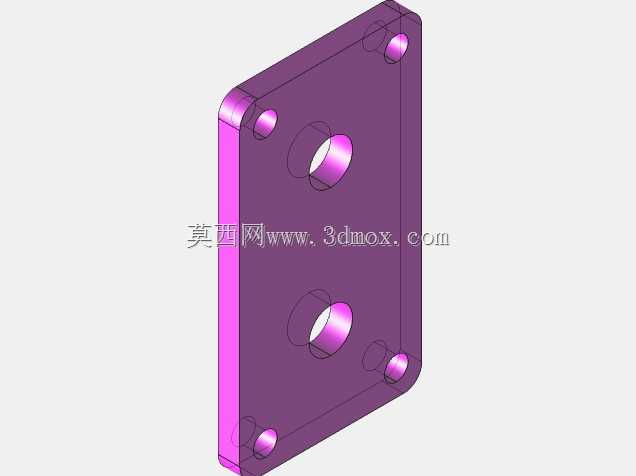

　　建模时每一层的配合公差都按照基孔制间隙配合做了预留，密封层的厚度考虑了长期受压后的形变余量，不会因为密封件蠕变导致阀芯卡滞；阀芯采用直通式结构，和驱动模块直连，没有额外的传动间隙，响应速度比带连杆传动的阀件更快，在接收到控制信号后可以快速完成开度调整，适合需要实时调节流量的闭环控制场景。在安装边界的考量上，这款阀的整体外轮廓尺寸控制得比较紧凑，方形基座的边长适配常规小型阀岛的安装槽位，输出接口的伸出长度预留了管接头安装的操作空间，安装时不需要在面板上开过大的过孔，接线端布置在阀体背对输出接口的一侧，和流体通路完全分隔，即使出现接口渗漏的情况，介质也不会流到接线区域引发电路故障。设计过程中特意将阀芯的运动行程做了限位结构，

　　在阀体内部集成了行程挡块，不需要在外部额外加装限位开关就能保证阀芯不会超程损坏，叠层结构的连接采用周向均匀布置的螺栓紧固，螺栓的预紧力在建模时按照密封件的压缩比做了对应设置，避免预紧力过大压坏密封层，或是预紧力不足出现渗漏。针对实际使用中可能出现的介质残留问题，两个输出接口的内部流道做了圆弧过渡，没有直角死角，在更换介质或者停机维护时，可以很方便地将流道内残留的介质吹扫干净，不会出现残液积存变质影响后续介质纯度的问题；阀体外部的棱角全部做了倒钝处理，安装操作时不会划伤操作人员，也不会割破外接的管线或者线缆。
