大吨位吨袋立式物料灌装装填设备结构

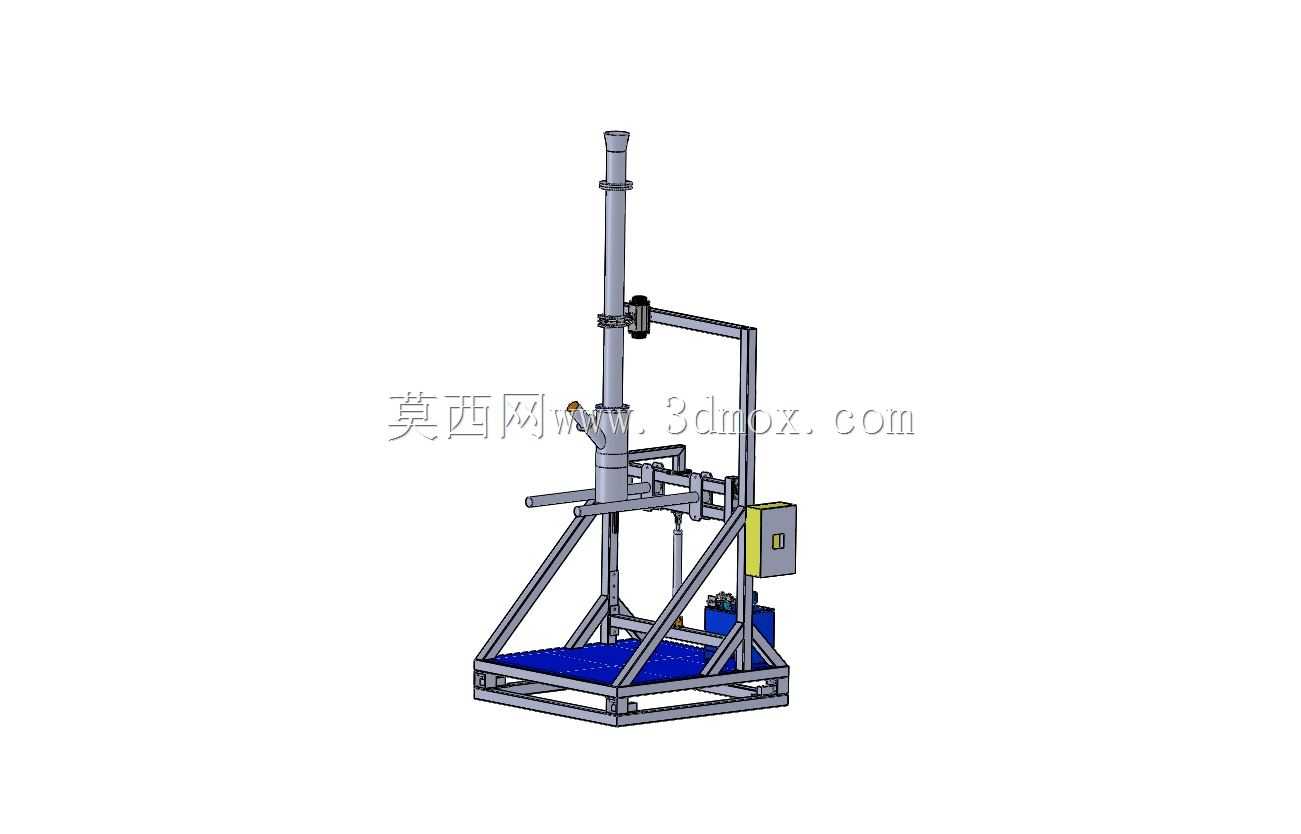

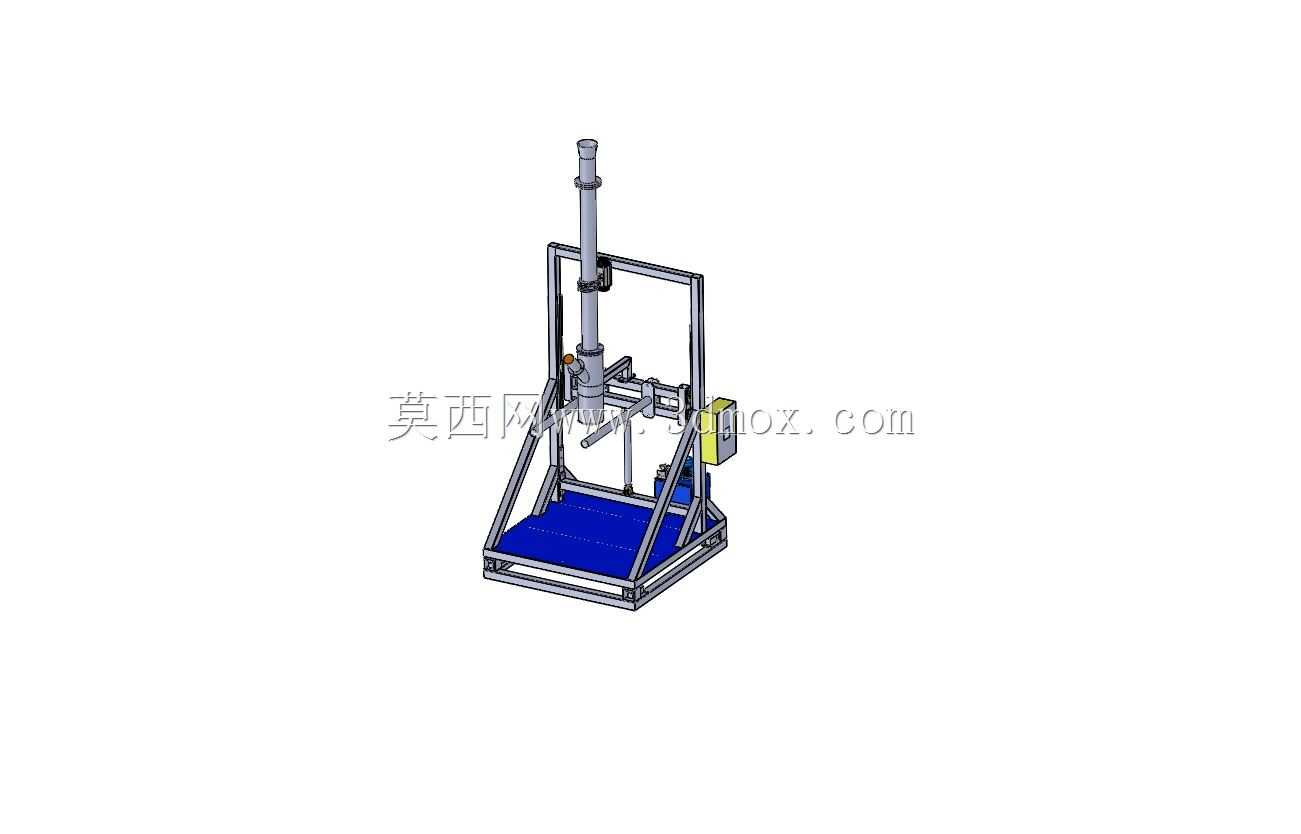

　　在散状物料仓储转运环节，吨袋包装是大宗粉粒料、不规则颗粒料跨厂区转运、仓储堆垛最常用的单元化装载形式，这套立式装填结构主要适配500KG到1500KG规格的柔性集装袋作业，覆盖化工粉料、塑料粒子、建筑骨料、粮食散料等多种物料的出厂装填工序，替代传统人工套袋、人工称重装填的低效作业模式，整套结构的落地安装不需要复杂的地基预埋，框架式底座直接通过膨胀螺栓固定在硬化水平地面即可，底座预留的叉车槽位也支持设备整体移位，适配多工位轮换作业的车间布局需求。从结构布局来看，设备采用方管焊接的三角支撑框架作为主体承载结构，底部的方形承载平台直接对接吨袋的托盘放置位，平台表面铺设的防滑耐磨板可以避免吨袋装填过程中出现侧滑偏移，

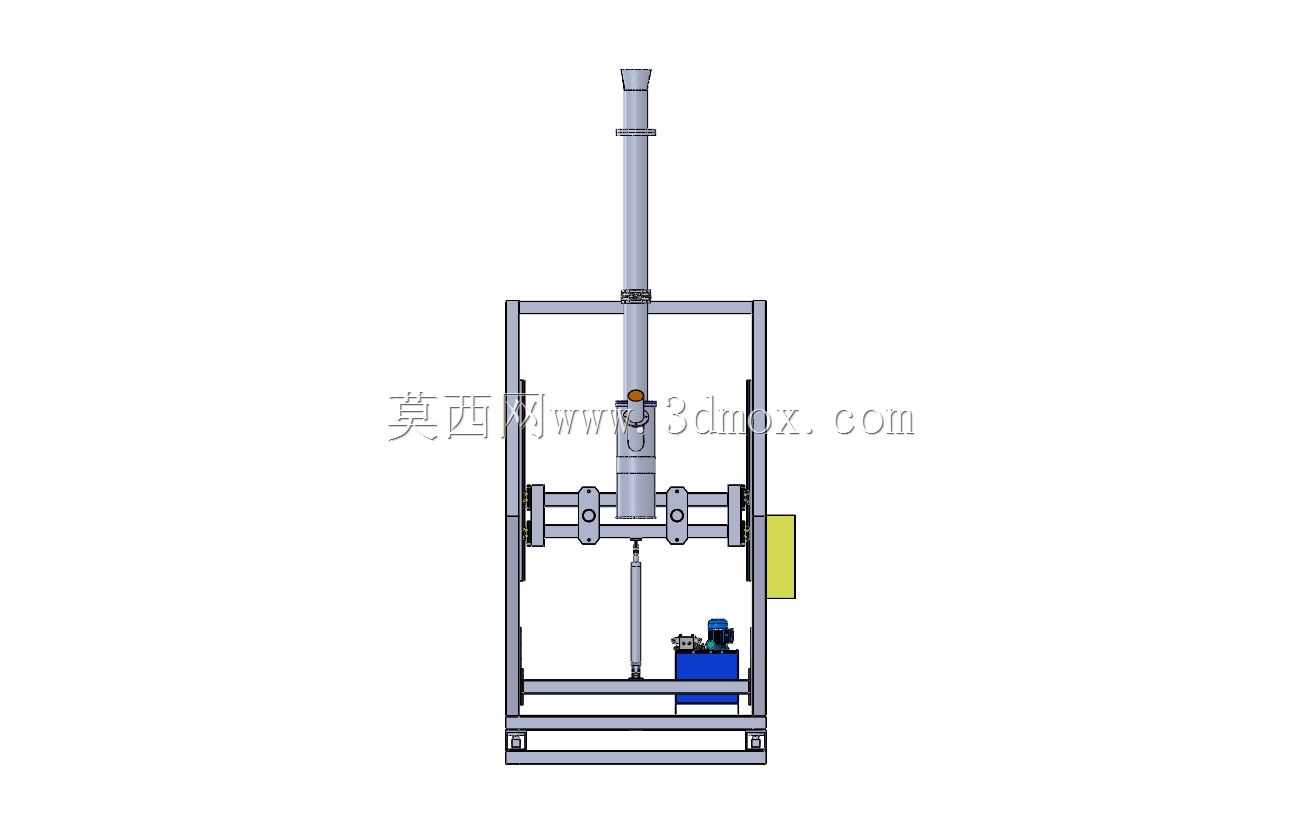

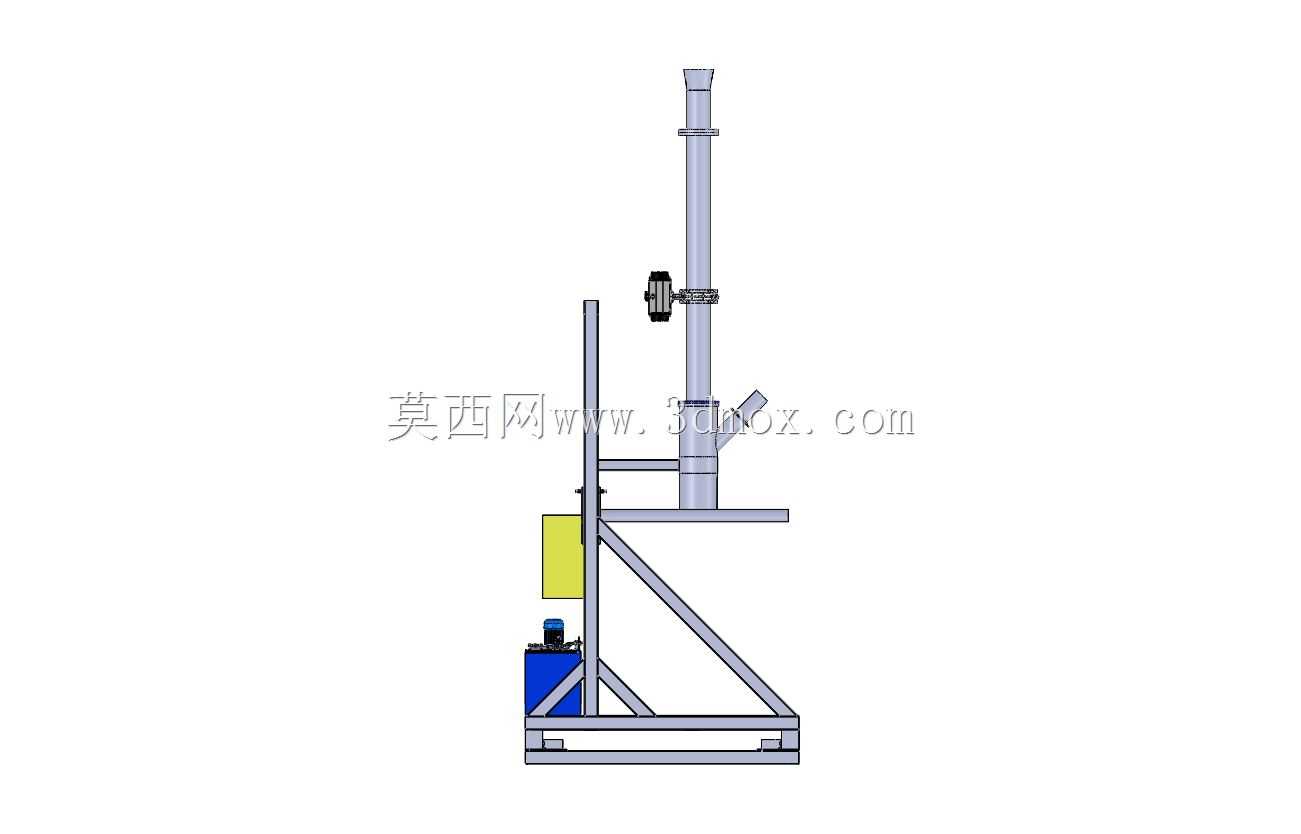

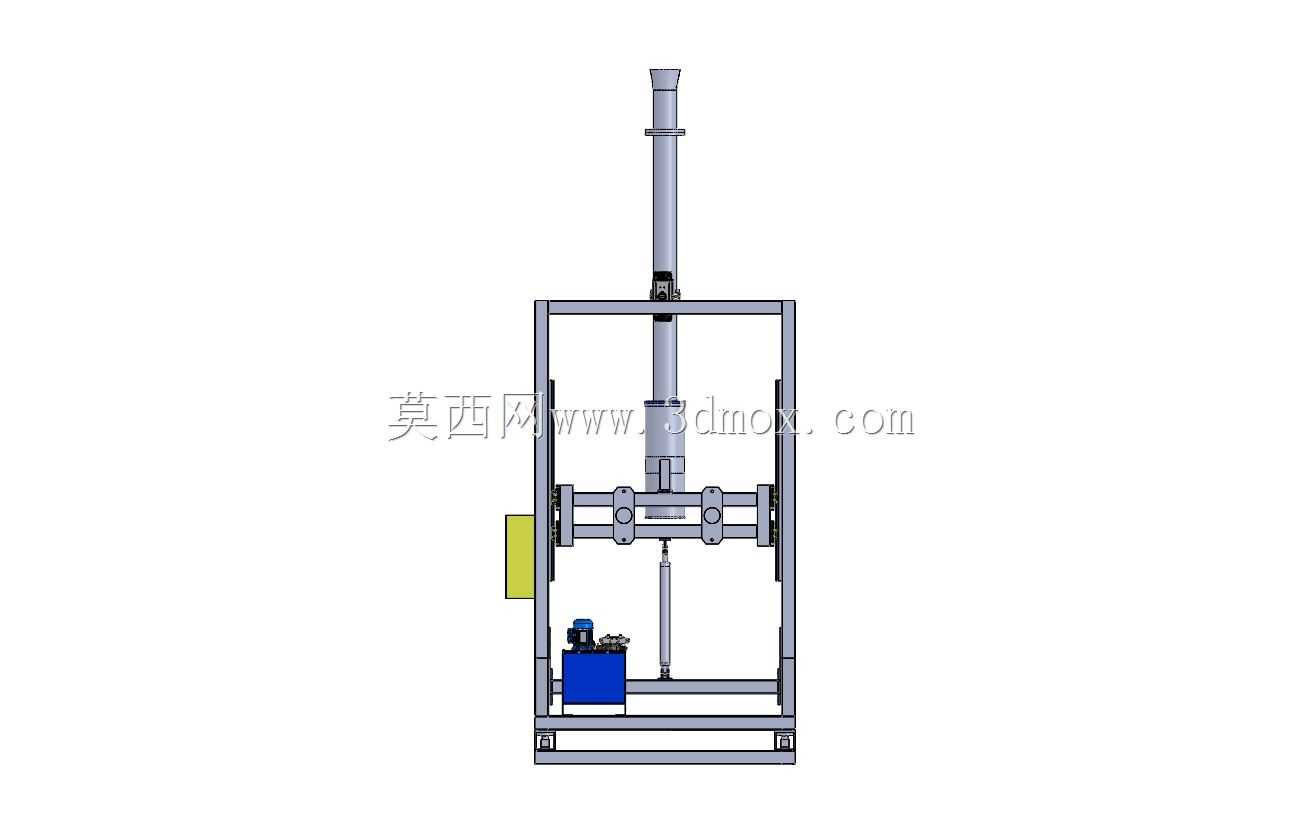

　　框架后侧的竖直导向柱搭配可升降的悬臂结构，用来固定物料下料管路，悬臂的升降行程覆盖从空袋套袋到满袋落位的全高度差，升降驱动采用气动执行结构，升降过程的速度可以通过管路节流阀调节，避免快速升降带来的管路晃动、物料飞溅问题。下料管路的设计做了分段式处理，上段对接上游的储料仓出料口，中段设置了除尘对接接口，可以外接车间集中除尘系统，避免粉料装填过程中的扬尘外溢，下段的出料口设置了自动夹袋结构，套袋时操作人员将吨袋的进料口套在出料管外壁，夹袋结构自动锁紧袋口，不需要人工额外捆扎，装填过程中不会出现袋口脱落、物料漏洒的情况。设备侧面挂载的控制箱集成了所有气路控制阀件与称重信号处理模块，称重传感器直接安装在底部承载平台的四个支撑角位，

　　实时采集装填过程中的吨袋重量数据，达到预设装填重量时自动关闭上游进料阀门，同时松开夹袋结构，完成单袋装填循环。设计阶段特意将所有气路管路沿框架方管的内侧排布，避免外露管路被转运的吨袋、叉车剐蹭损坏，电气线缆同样采用穿管布线的方式，沿框架后侧的走线槽布置，满足工业车间的布线安全规范。悬臂的水平伸出长度经过反复校核，既保证下料口正对吨袋中心位置，避免物料偏载导致吨袋倾斜，又预留了足够的操作空间，方便操作人员完成套袋、挂袋的辅助作业，竖直导向柱上设置了多组可调限位块，可以根据不同规格吨袋的高度调整悬臂的上下极限位置，适配不同尺寸的集装袋作业需求。底座框架的斜向支撑结构经过受力仿真校核，满载1500KG工况下框架的形变量控制在1mm以内，

　　不会因为长期满载作业出现框架开焊、变形的问题，下料管路的内壁做了抛光处理，降低粉粒料挂壁残留的概率，减少不同批次物料装填时的交叉污染风险。实际作业过程中，操作人员只需要将空吨袋放置在底部托盘上，将吨袋的四个吊环挂在悬臂预设的挂钩上，将进料口套在下料管处触发启动按钮，设备就会自动完成夹袋、升降对位、进料装填、称重计量、松袋落位的全流程，单袋的装填作业周期可以控制在2到3分钟，相比人工装填的作业效率提升三倍以上，同时称重精度可以控制在千分之二以内，满足大宗物料出厂的计量误差要求。设备的整体安装边界宽度控制在1.8米以内，长度控制在2米以内，竖直方向最高升起高度为3.2米，最低落位高度为1.9米，不需要占用过大的车间空间，适合在中小型散料加工车间的出料工位布置，也可以对接现有输送线实现满袋的自动转运，不需要对现有车间布局做大规模改造。结构上所有的连接位置都采用标准件连接，易损的夹袋密封件、气路密封件都采用通用标准规格，后期维护更换不需要定制特殊配件，降低设备的全生命周期使用成本，导向柱表面做了镀硬铬处理，配合自润滑导向套，长期往复升降作业不会出现导向面磨损、升降卡滞的问题。
