活塞式单头液体定量灌装执行机构

　　这款活塞式液体灌装执行单元，主要面向中小剂量流体物料的定容灌装工序，常见应用在食品饮料、日化洗护、医药制剂等行业的瓶装、桶装生产线工位，可适配低粘度到中等粘度的流体物料，比如饮用水、口服液、洗护原液、调味酱汁等不含大颗粒杂质的液态物料，能独立作为单工位灌装头使用，也可多组并排集成在多工位灌装转盘或者直线输送灌装线上，匹配不同节拍的产线需求。

　　从功能实现逻辑来看，该结构采用活塞缸定容计量的原理，通过尾部的直线驱动单元带动活塞在缸筒内做往复直线运动，当活塞向后回撤时，缸筒内部形成负压腔，进料端的单向阀开启、出料端单向阀闭合，待灌装的流体从侧置的进料管路被吸入缸筒内部，当活塞向前推进时，缸筒内部压力升高，进料端单向阀闭合、出料端单向阀开启，缸内存储的定容流体就从前端的灌装出料嘴被精准推出，注入下方的包装容器内，单次推送的容积可以通过调整活塞的行程距离来灵活调整，能覆盖小到几毫升大到数百毫升的灌装剂量区间，计量误差可以控制在工艺允许的较小范围内，相比流量计时计量的方案，这种活塞式结构对粘度波动的物料适应性更强，不会因为物料粘度变化导致计量偏差过大。

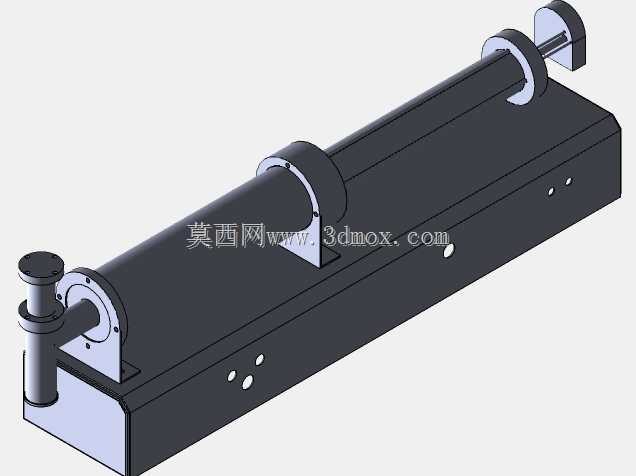

　　在结构设计层面，整体采用卧式长条形布局，将活塞驱动单元、计量缸筒、阀体流道全部集成在同一个一体式安装基座上，基座上预留了多个规则排列的安装定位孔，既可以通过螺栓直接固定在灌装设备的安装机架上，也可以搭配升降调节支架来适配不同高度的包装容器，安装时不需要额外做复杂的对位调整，基座的平面度公差在设计时就做了严格控制，保证缸筒安装后与驱动轴的同轴度，避免活塞运行过程中出现偏磨导致的密封泄漏问题。缸筒部分采用两端法兰式固定结构，前后端盖通过螺栓与缸筒本体连接，端盖与缸筒之间、活塞与缸筒内壁之间都设置了适配流体特性的密封件，既可以防止物料泄漏，也能避免外部杂质进入缸筒污染物料，侧置的进料接口采用标准管螺纹设计，可以快速对接不同管径的物料输送管路，前端的出料嘴可以根据包装容器的口径更换不同规格的灌装头，适配小口瓶、广口瓶等不同容器的灌装需求，避免灌装过程中物料溅出污染容器外壁。

　　从安装边界尺寸来看，整体结构沿活塞运动方向的长度根据最大灌装行程做了适配，宽度和高度方向的尺寸都做了紧凑化设计，多组并排安装时，相邻两个灌装单元的中心距可以做到较小的尺寸，能够适配小间距多排容器的灌装需求，不会出现结构干涉的问题。驱动端的连接部位采用标准化的轴连接结构，可以适配气缸、伺服电缸等不同类型的直线驱动元件，用户可以根据自身的控制精度需求、成本预算灵活选择驱动方案，如果搭配伺服电缸驱动，还可以通过调整活塞的运动速度来适配不同特性的物料，比如对于容易起泡的物料，可以在灌装行程末端降低推进速度，减少泡沫产生，对于流动性好的物料可以适当提高运行速度提升灌装节拍。

　　在实际使用场景中，该结构的维护也比较便捷，当需要更换物料品种或者做定期清洁时，只需要拆卸缸筒两端的连接螺栓，就可以将活塞、缸筒、端盖全部拆解，对接触物料的部位做彻底清洗，不会出现清洁死角，符合食品、医药行业的卫生要求。流道部分的单向阀采用模块化设计，当密封件出现磨损导致回流、计量不准的问题时，不需要整体更换阀体，只需要更换内部的密封胶垫或者阀芯组件就可以快速恢复设备精度，降低日常维护的成本和停机时间。另外，整体结构的运动部件都做了防护设计，活塞驱动的运动部位没有外露的缝隙，不会在运行过程中卷入杂物或者对操作人员造成机械伤害，满足生产现场的安全规范要求。
