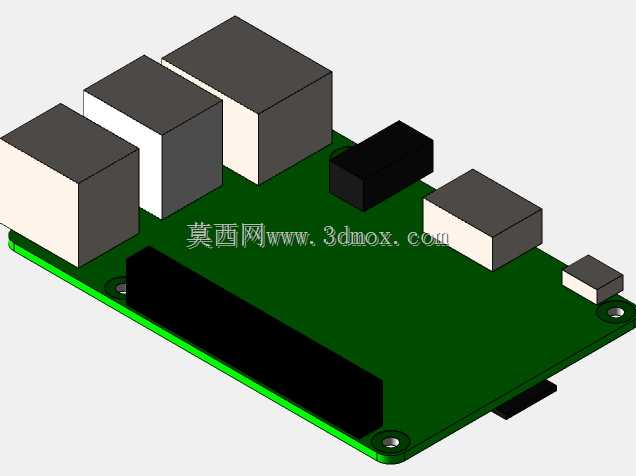

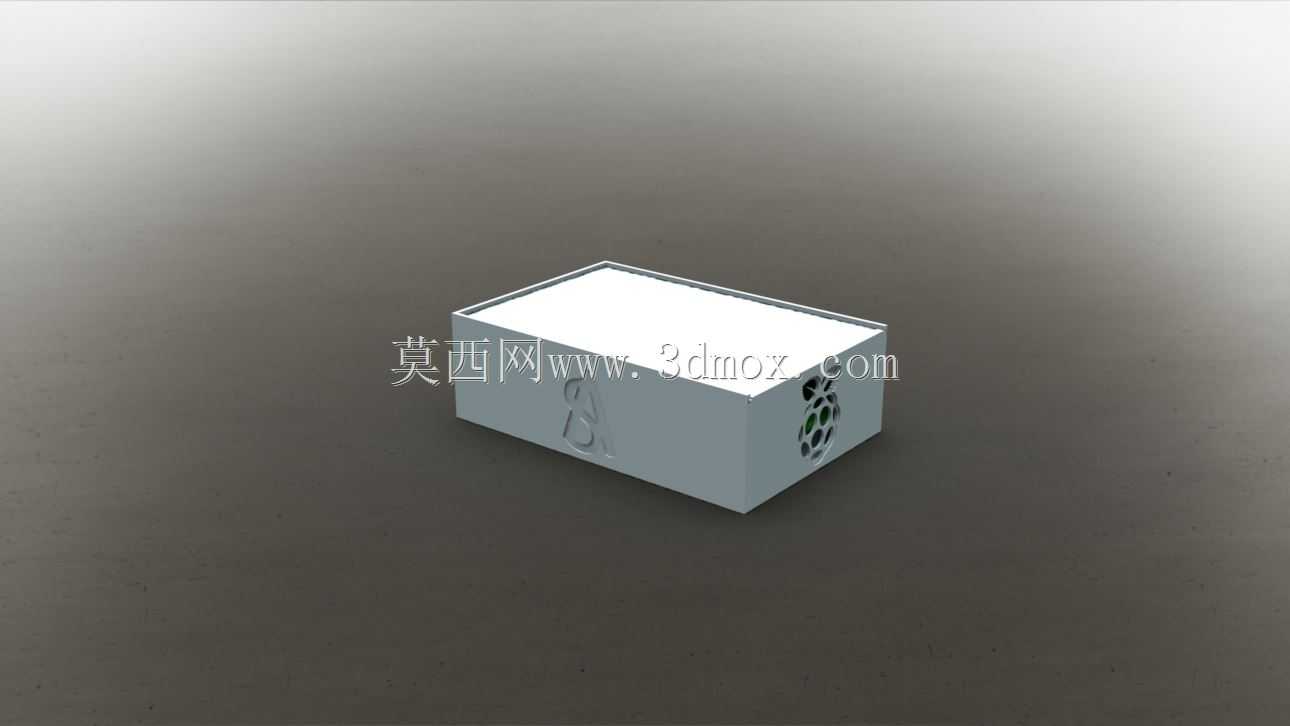

适配树莓派3B+的抽拉式3D打印防护外壳

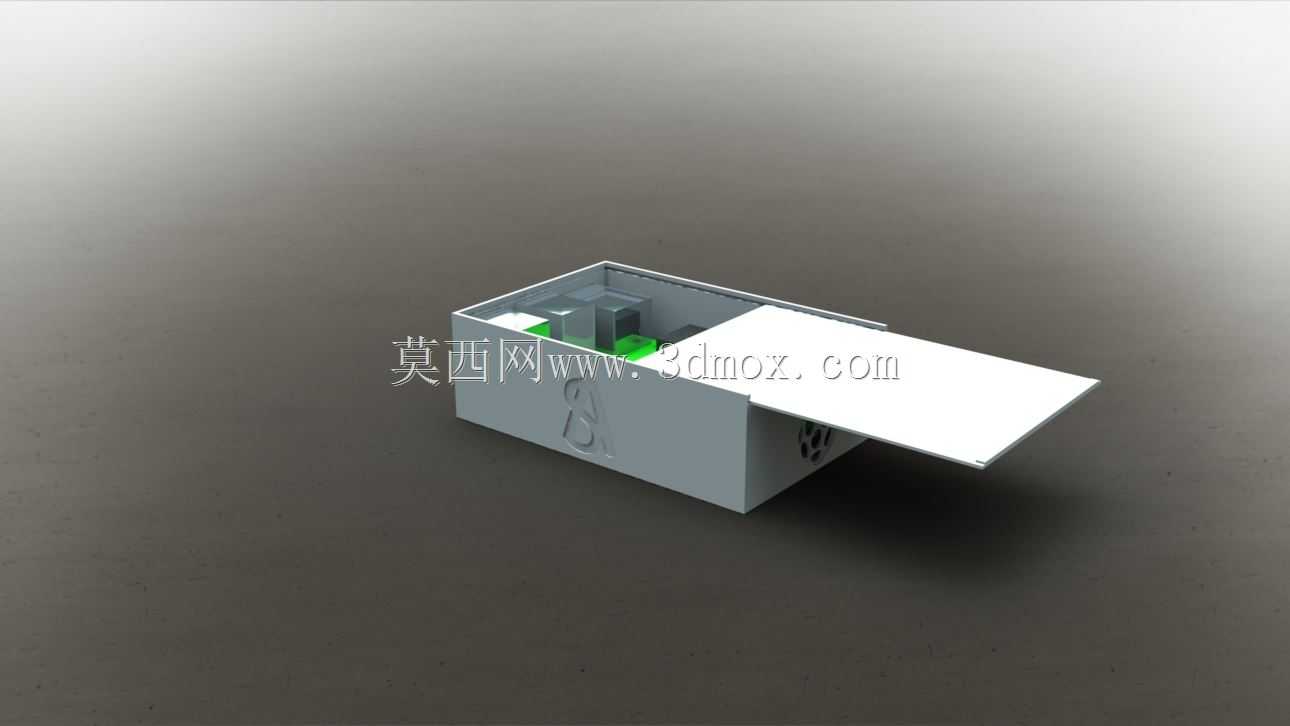

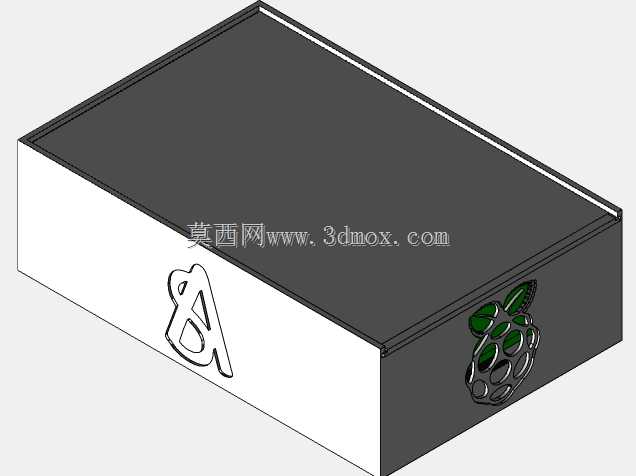

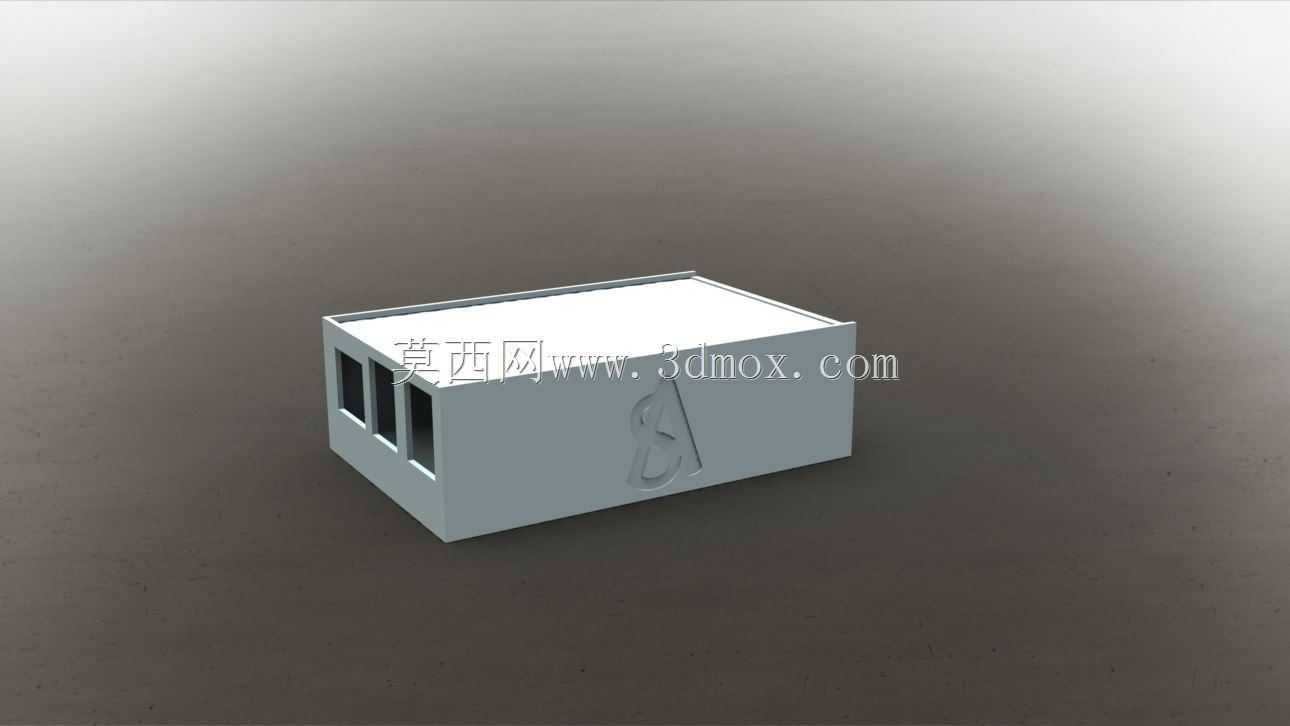

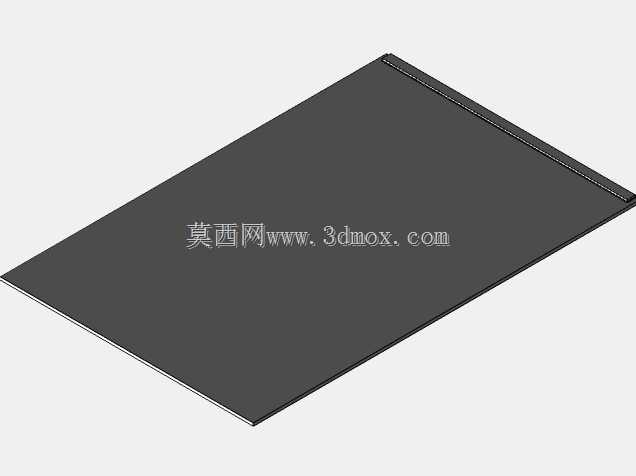

　　这款抽拉式防护壳体主要面向嵌入式开发、小型智能硬件部署场景设计，核心作用是为树莓派3B+开发板提供物理防护，同时兼顾日常使用中的接口操作便利性与散热需求，适配桌面端开发调试、小型智能终端内置安装、创客项目原型封装等多种实际使用场景。从结构设计逻辑来看，整体采用分体抽拉式布局，主体壳体为一体化槽型结构，侧部预留对应开发板接口的对位开孔，覆盖HDMI、USB、以太网、供电等常用外接接口位置，开孔边缘做了小尺寸倒角处理，避免插拔线材时剐蹭线材外皮，同时保证接口对位精度，不会出现插头与壳体干涉无法插到底的情况。抽拉式盖板采用平板式设计，与主体槽位采用小间隙滑配配合，不需要额外螺丝固定，拆装时直接沿槽位抽拉即可，日常更换SD卡、

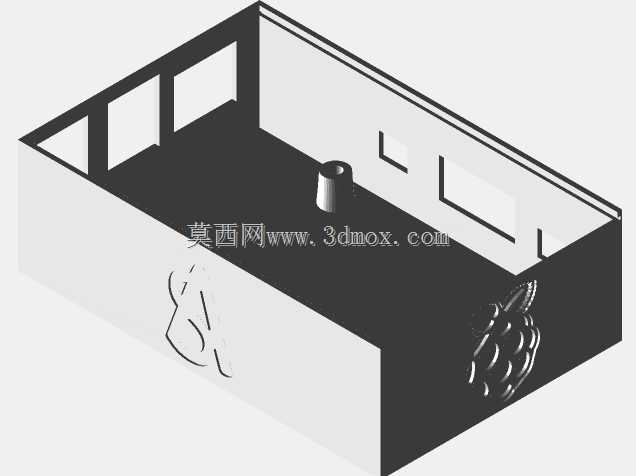

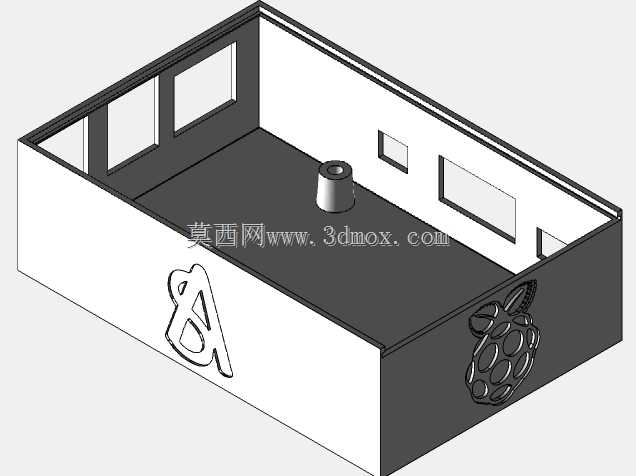

　　外接拓展模块时不需要完全拆解壳体，操作效率比螺丝固定式外壳提升不少。壳体内部预留了开发板的安装定位柱，柱体高度与开发板板厚、底部元件凸起高度匹配，安装时开发板直接卡入定位柱即可，不需要额外打胶或者螺丝固定，定位柱的位置避开了开发板背面的贴片元件焊点，不会出现压件、短路的风险。考虑到3D打印的工艺特性，所有壳体壁厚统一设置为1.8mm，既保证FDM打印时的结构强度，不会因为壁厚过薄出现打印翘边、使用时开裂的问题，也不会因为壁厚过大增加不必要的打印耗材用量，壳体边角全部采用R2圆角过渡，避免打印时出现尖角积料，同时使用时不会划伤手部。散热设计上，壳体侧部对应开发板主芯片、内存芯片的位置开设了阵列式通风槽，槽孔宽度控制在3mm，

　　既保证空气流通带走芯片运行产生的热量，也能阻挡较大尺寸的杂物、金属碎屑进入壳体内部造成电路短路，壳体内部预留了10mm的顶部空间，若有更高散热需求，可直接在芯片位置粘贴薄型散热片，不需要额外修改壳体尺寸。安装边界方面，壳体整体外形尺寸匹配树莓派3B+的板卡轮廓，长宽方向单边预留2mm余量，整体占用空间极小，可直接嵌入到小型智能设备的内部腔体中，也可单独放置在桌面作为开发调试的防护结构，底部预留了两个直径3mm的安装孔位，需要固定安装时可通过M3螺丝将壳体固定在设备机架或者安装板上，孔位间距符合常用小型电子设备的安装孔距规范，不需要额外打孔适配。实际使用中，这款壳体能够有效避免开发板在搬运、调试过程中受到磕碰，防止桌面的金属螺丝、

　　导线头等异物掉落造成板卡短路，抽拉式的结构也能满足频繁调试时的快速拆装需求，相比市面上常见的卡扣式外壳，不会因为多次拆装出现卡扣断裂的问题，结构可靠性更高，适配3D打印的工艺设计也让个人用户可以直接打印使用，不需要复杂的后处理工序，打印完成后去除支撑即可直接装配使用。
