轻型平皮带输送线可调导向护栏结构

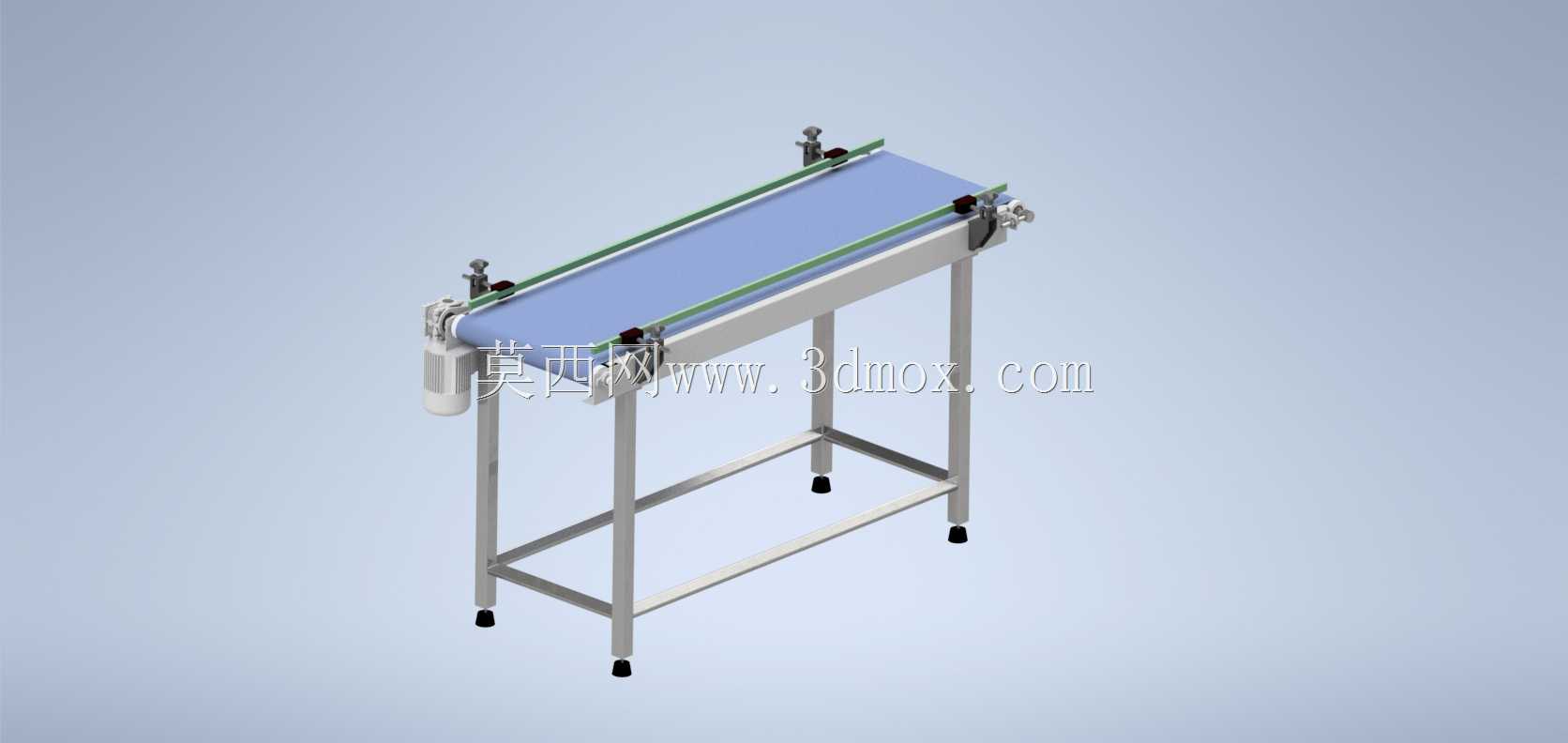

　　这套轻型平皮带输送线主要面向小件产品在车间内部的短距离转运场景，常见于包装后段、装配工位之间、检测设备进出料端以及人工分拣台衔接位置。设备采用平直蓝色输送面，两侧设置可横向调节的导向护栏，能够对纸盒、袋装件、小型塑料壳体等轻质工件进行居中约束，避免输送过程中跑偏、偏摆或从带面边缘滑落。

　　从结构布置看，驱动端集中在线体一端，电机减速组件通过侧装方式与主动辊连接，机架下方保留较完整的通行与维护空间；另一端为从动张紧辊，辊轴位置可沿输送方向微调，用来补偿皮带伸长并控制带面张紧力。皮带下方由承托板支撑，使输送面在轻载工况下保持平整，减少工件经过时的局部下沉。

　　机架采用方管焊接或型材组合思路，四条立式支腿承担主要载荷，支腿间设置横向连杆形成稳定框架，底部配置可调脚杯。脚杯不仅承担找平功能，也能适应地面轻微不平，在设备就位时通过螺纹调节输送面高度和水平度。线体整体宽度较窄、长度适中，适合嵌入自动化生产线的过渡段，也可以单独作为人工操作台前的供料或排料装置。

　　两侧护栏是该结构中较关键的功能部分。护栏立杆安装在输送边梁附近，上方夹持圆杆导向条，夹持件具备位置调整能力。更换工件宽度时，可松开紧固件，将两侧护栏间距调整到略大于工件外形尺寸，再重新锁紧；对于需要导向汇入的工况，也可把入口段护栏做成外扩形式，使工件更容易进入约束通道。护栏高度与带面之间保留间隙，既防止摩擦皮带，又能限制工件侧向位移。

　　设计时需要重点控制主动辊、从动辊与输送方向的垂直度。若辊筒轴线偏斜，皮带在运行中会持续向一侧窜动，即使增加护栏也只能掩盖跑偏趋势，长期会造成皮带边缘磨损。建模过程中应保证两侧安装孔位对称，张紧调节量左右一致，并在辊筒端部预留轴承座与锁紧空间。皮带接头处应保持平直，驱动辊表面可根据需要增加滚花或包胶，以提高摩擦传动能力。

　　安装边界方面，线体两侧需要留出护栏调节、电机检修和张紧操作空间，不宜紧贴墙面或其他设备；支腿脚杯落点应落在坚实地面，设备长度方向保持直线衔接。与上下游设备对接时，输送面高度通常按工件过渡高度设定，相邻设备之间的间隙应小于工件最小支撑尺寸，防止小件卡入。对于食品、电子或洁净场景，可在该结构基础上替换皮带材质、增加防护罩或改用不锈钢支撑件，但主体的辊筒、张紧、护栏和机架逻辑仍保持一致。
